DIN 1804 Гайка круглая шлицевая. Количество пазов в зависимости от диаметра: М6 - М42 = 4 паза, М45 - М120 = 6 пазов, М125 - М200 = 8 пазов под ключ согласно DIN 1810. Гайка din 1804 представляет собой крепеж, который обычно применяется для соединения плоскостей, узлов и деталей при помощи шпилек, болтов. На верхней части изделия имеются специальные шлицы и их количество зависит от диаметра гайки. Например, гайка диаметром М 6 оснащена четырьмя пазами, М 15 шестью пазами, а М 200 уже восемью пазами. Шлицы нарезаны для того, чтобы надежно фиксировать скреп при помощи специального ключа DIN 1810. Именно шлицы являются основным зацепом для ключа при завертывании гайки до упора. Гайка имеет метрическую резьбу полную или неполную мелкого шага. Аналог: ГОСТ 11871-88.
DIN 1804
Во многих отраслях используют гайку необычной формы DIN 1804. Металлическая крепежная деталь соответствует немецкому стандарту качества, а также ГОСТу 11871-88 Российской Федерации.
Гайка дин 1804 изготовлена для применения в агрессивных средах. Для производства этого вида гайки метизные предприятия зарубежных стран и отечественные производители данной продукции используют сталь нержавеющую А2 вида 12Х18Н9Т, а также аустенитную кислотостойкую сталь А4 вида 10Х17Н13М2Т. В принципе, последняя марка стали является уникальным сплавом, который находит применение в средах, где есть наличие фосфорных и уксусных кислот.
Что касается качественных характеристик стали вида 12Х18Н9Т, то этот сплав находит массовое применение в сваренных конструкциях, которые всегда в постоянном активном контакте с кислотой азотной. Также используются в других окислительных средах. Например, контактируют с кислотами органическими средней и малой концентрации, различными растворителями. Применяют этот вид стали для изготовления емкостей, которые работают как теплообменники и так далее. Именно эти стали сваривают при определенной температуре. Сами стали плавят в электропечах по специальной технологии.
Уже марки стали сами говорят о тех отраслях производства, в которых применяется гайка круглая. Это в машиностроении, строительной индустрии, судостроении, самолетостроении, станкостроении. Применение данного метиза гарантирует надежный скреп узлов и деталей, которые работают в необычных эксплуатационных средах.
Купить гайку DIN 1804
Гайка шлицевая практически всегда есть на накопительном складе нашей компании в Санкт-Петербурге. Возможны поставки любыми оптовыми партиями в любой удобной для клиента упаковке.
Стандарт DIN 1804 соответствует ГОСТ 11871-88
Описание: DIN 1804 Гайка круглая шлицевая. Количество пазов в зависимости от диаметра: М6 - М42 = 4 паза, М45 - М120 = 6 пазов, М125 - М200 = 8 пазов под ключ согласно DIN 1810.
Материалы:
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т
- Цветные металлы, сплавы, пластик: латунь.

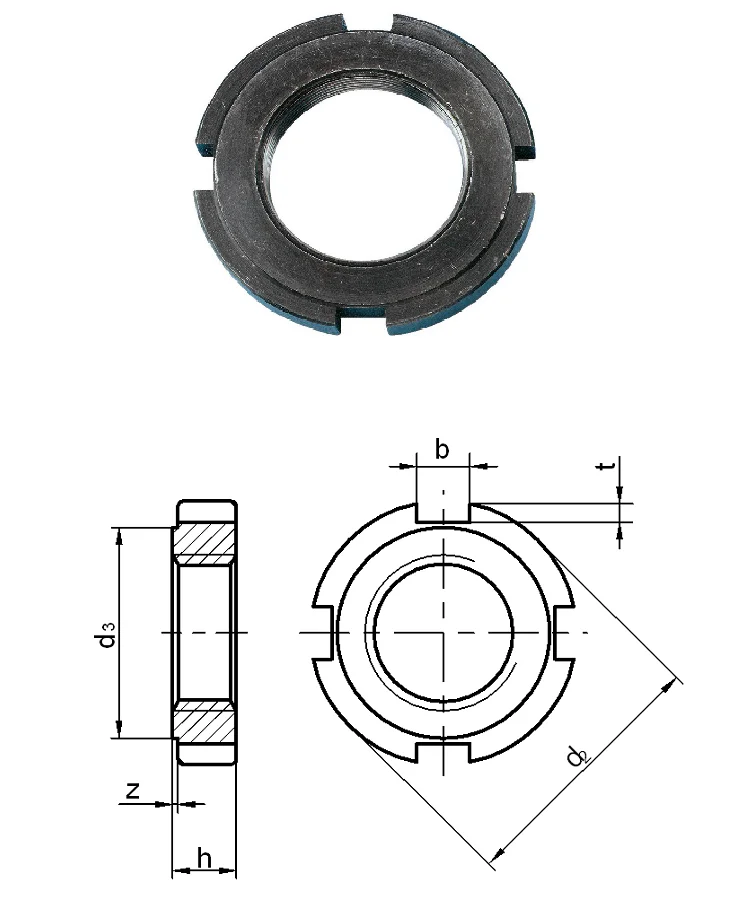

Размеры круглых шлицевых гаек DIN 1804 в мм:
| d1 | d2 | d3 | b | h | t |
|---|---|---|---|---|---|
| M6 | 16 | 12 | 4 | 5 | 1.5 |
| M8 | 20 | 16 | 4 | 5 | 1.5 |
| M10 | 25 | 20 | 5 | 6 | 2 |
| M12 | 28 | 23 | 5 | 6 | 2 |
| M14 | 30 | 25 | 5 | 7 | 2 |
| M16 | 32 | 27 | 5 | 7 | 2 |
| M18 | 34 | 28 | 6 | 8 | 2.5 |
| М20 | 36 | 30 | 6 | 8 | 2.5 |
| М22 | 40 | 34 | 6 | 9 | 2.5 |
| М24 | 42 | 36 | 6 | 9 | 2.5 |
| М26 | 45 | 38 | 7 | 10 | 3 |
| М28 | 50 | 43 | 7 | 10 | 3 |
| М30 | 50 | 43 | 7 | 10 | 3 |
| М32 | 52 | 45 | 7 | 11 | 3 |
| М35 | 55 | 48 | 7 | 11 | 3 |
| М38 | 58 | 50 | 7 | 11 | 3.5 |
| М40 | 62 | 54 | 8 | 11 | 3.5 |
| М42 | 62 | 54 | 8 | 11 | 3.5 |
| М45 | 68 | 60 | 8 | 12 | 3.5 |
| М48 | 75 | 67 | 8 | 12 | 3.5 |
| М50 | 75 | 67 | 8 | 12 | 3.5 |
| М52 | 80 | 70 | 10 | 13 | 4 |
| М55 | 80 | 70 | 10 | 13 | 4 |
| М58 | 90 | 80 | 10 | 13 | 4 |
| М60 | 90 | 80 | 10 | 13 | 4 |
| М62 | 95 | 85 | 10 | 14 | 4 |
| М65 | 95 | 85 | 10 | 14 | 4 |
| М68 | 100 | 90 | 10 | 14 | 4 |
| d1 | d2 | d3 | b | h | t | z |
|---|---|---|---|---|---|---|
| M8х1 | 20 | 16 | 4 | 5 | 1.5 | 0,5 |
| M10х1 | 25 | 20 | 5 | 6 | 2 | 0,5 |
| M12х1.5 | 28 | 23 | 5 | 6 | 2 | 0,5 |
| M14х1.5 | 30 | 25 | 5 | 7 | 2 | 0,5 |
| M16х1.5 | 32 | 27 | 5 | 7 | 2 | 0,5 |
| M18х1.5 | 34 | 28 | 6 | 8 | 2.5 | 0,5 |
| М20х1.5 | 36 | 30 | 6 | 8 | 2.5 | 0,5 |
| М22х1.5 | 40 | 34 | 6 | 9 | 2.5 | 0,5 |
| М24х1.5 | 42 | 36 | 6 | 9 | 2.5 | 0,5 |
| М26х1.5 | 45 | 38 | 7 | 10 | 3 | 0,5 |
| М28х1.5 | 50 | 43 | 7 | 10 | 3 | 0,5 |
| М30х1.5 | 50 | 43 | 7 | 10 | 3 | 0,5 |
| М32х1.5 | 52 | 45 | 7 | 11 | 3 | 0,5 |
| М35х1.5 | 55 | 48 | 7 | 11 | 3 | 0,5 |
| М38х1.5 | 58 | 50 | 7 | 11 | 3.5 | 0,5 |
| М40х1.5 | 62 | 54 | 8 | 11 | 3.5 | 0,5 |
| М42х1.5 | 62 | 54 | 8 | 11 | 3.5 | 0,5 |
| М45х1.5 | 68 | 60 | 8 | 12 | 3.5 | 0,5 |
| М48х1.5 | 75 | 67 | 8 | 12 | 3.5 | 0,5 |
| М50х1.5 | 75 | 67 | 8 | 12 | 3.5 | 0,5 |
| М52х1.5 | 80 | 70 | 10 | 13 | 4 | 0,5 |
| М55х1.5 | 80 | 70 | 10 | 13 | 4 | 0,5 |
| М58х1.5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| М60х1.5 | 90 | 80 | 10 | 13 | 4 | 0,5 |
| М62х1.5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| М65х1.5 | 95 | 85 | 10 | 14 | 4 | 0,5 |
| М68х1.5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| М70х1.5 | 100 | 90 | 10 | 14 | 4 | 0,5 |
| М72х1.5 | 110 | 100 | 10 | 14 | 4 | 0,5 |
| М75х1.5 | 110 | 100 | 10 | 14 | 4 | 0,5 |
| М80х2 | 115 | 105 | 10 | 16 | 4 | 1 |
| М85х2 | 120 | 110 | 10 | 16 | 4 | 1 |
| М90х2 | 130 | 120 | 10 | 16 | 4 | 1 |
| М95х2 | 135 | 120 | 12 | 16 | 5 | 1 |
| М100х2 | 145 | 130 | 12 | 16 | 5 | 1 |
| М110х2 | 155 | 140 | 12 | 16 | 5 | 1 |
| М120х2 | 165 | 150 | 12 | 18 | 5 | 1 |
Обозначения:
d1 - номинальный диаметр резьбы
d2 - наружный диаметр гайки
d3 - размер под ключ для шлицевой гайки
b - ширина паза под ключ
h - высота гайки
t - глубина паза под ключ
z - высота уступа
