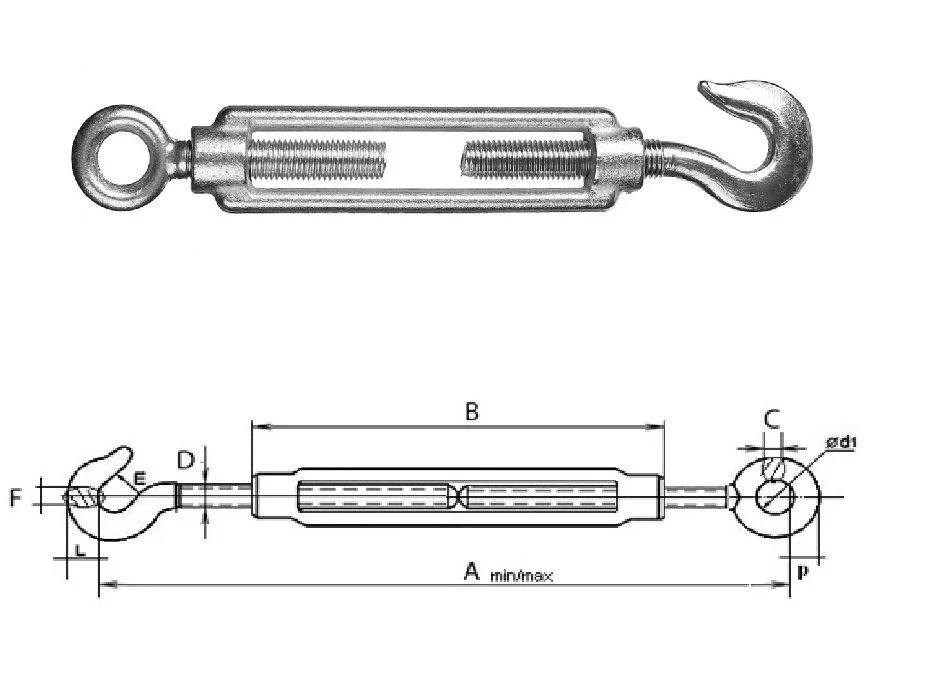

Талреп крюк-кольцо DIN 1480 изготавливается из оцинкованной и нержавеющей стали. Талреп применяется для и изменения длины или натяжения различных тросов, канатов, цепей и кабелей. Применяется в судоходном деле, на стройке, а так же для монтажа антенн.
Общее описание
Талреп применяется для и изменения длины или натяжения различных тросов, канатов, цепей и кабелей. Применяется в судоходном деле, на стройке, а так же для монтажа антенн.
Талреп состоит из двух винтов с кольцами на концах с одной стороны и резьбой с другой. При помощи резьбы винты вкручиваются в муфту, тем самым регулируя натяжение.
Таблица размеров
| dx L (mm) | d2 | c |
|---|---|---|
| 5x 50 | 8 | 7.5 |
| 6x 60 | 9 | 8.5 |
| 6x 110 | 9 | 8.5 |
| 8x 70 | 10 | 11.0 |
| 8x 110 | 10 | 11.0 |
| 10x 125 | 14 | 13.5 |
| 12x 125 | 16 | 13.5 |
| 16x 160 | 22 | 16.5 |
| 20x 200 | 24 | 17.0 |
| Размер d, мм | a, мм | b, мм | c, мм | Вес, кг/100шт. |
|---|---|---|---|---|
| М5 | 68 | 120-140 | 8 | 3.2 |
| М6 | 85 | 127-158 | 10 | 5.1 |
| М8 | 110 | 160-230 | 11 | 9.7 |
| М10 | 126 | 175-267 | 12 | 19.7 |
| М12 | 139 | 210-310 | 16 | 31.4 |
| М14 | 170 | 240-360 | 17 | 49.7 |
| М16 | 190 | 260-405 | 20 | 74.2 |
| М20 | 220 | 315-460 | 24 | 150 |
| М22 | 235 | 340-520 | 25 | 178 |
| М24 | 255 | 370-550 | 29 | 229 |
| М30 | 255 | 391-570 | 31 | 460 |
| М32 | 295 | 449-638 | 34 | 610 |
| М36 | 295 | 466-670 | 68 | 768 |
| Размер d, мм | a, мм | b, мм | r, мм | Вес, кг/100шт. |
|---|---|---|---|---|
| М5 | 68 | 120-140 | 7 | 3.2 |
| М6 | 85 | 127-158 | 8 | 5.1 |
| М8 | 110 | 160-230 | 10 | 9.7 |
| М10 | 126 | 175-267 | 10 | 19.7 |
| М12 | 139 | 210-310 | 12 | 31.4 |
| М14 | 170 | 240-360 | 16 | 49.7 |
| М16 | 190 | 260-405 | 18 | 74.2 |
| М20 | 220 | 315-460 | 21 | 150 |
| М22 | 235 | 340-520 | 22 | 178 |
| М24 | 255 | 370-550 | 26 | 229 |
| М30 | 255 | 391-570 | 33 | 460 |
| М32 | 295 | 449-638 | 36 | 610 |
| М36 | 295 | 466-670 | 44 | 768 |
