DIN 1479 Гайка (муфта) стяжная шестигранная. Материалы: Сталь, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь: А1, А2, А3, А4, А5. Цветные металлы, сплавы: латунь.
DIN 1479 Гайка (муфта) стяжная стальная шестигранная
Стандарт DIN 1479
Описание: DIN 1479 Гайка (муфта) стяжная шестигранная.
Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1, А2, А3, А4, А5
- Цветные металлы, сплавы: латунь.

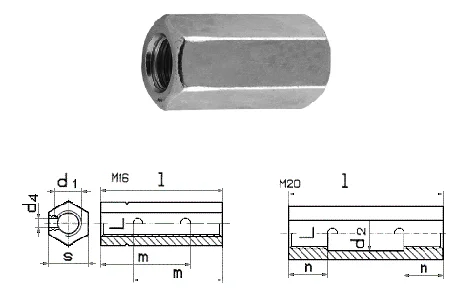

Размеры стяжной (муфты) гайки DIN 1479 в мм:
| d1 | d2 | l | m | s | e |
|---|---|---|---|---|---|
| М6 | 30 | 22.5 | 10 | 11.05 | |
| M8 | 35 | 25 | 13 | 14.37 | |
| M10 | 45 | 33 | 17 | 18.90 | |
| M12 | 55 | 40 | 19 | 21.10 | |
| M14 | |||||
| M16 | 75 | 55 | 24 | 26.75 | |
| M20 | 21 | 95 | 24 | 30 | 33.53 |
| M22 | |||||
| M24 | 26 | 115 | 29 | 36 | 39.98 |
| M30 | 32 | 125 | 36 | 46 | 51.28 |
