Стандарт DIN 128. Описание:DIN 128 А Шайба пружинная одновитковая для повышенной нагрузки гроверная (гровер), форма А - изогнутая, (форма В - волнистая). Материалы:
- Сталь: сталь пружинная
- Сталь с покрытием: гальваническая оцинковка, желтое хроматирование
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т.
Размеры одновитковой пружинной шайбы DIN 128, форма А в мм:
| d | d1мин. | d2макс. | hмин. | s |
|---|---|---|---|---|
| М2 | 2.1 | 4.4 | 0.7 | 0.5 |
| М2.3 | 2.4 | 4.9 | 0.9 | 0.6 |
| М2.5 | 2.6 | 5.1 | 0.9 | 0.6 |
| М2.6 | 2.7 | 5.2 | 0.9 | 0.6 |
| М3 | 3.1 | 6.2 | 1.1 | 0.7 |
| М3.5 | 3.6 | 6.7 | 1.1 | 0.7 |
| М4 | 4.1 | 7.6 | 1.2 | 0.8 |
| М5 | 5.1 | 9.2 | 1.5 | 1 |
| М6 | 6.1 | 11.8 | 2 | 1.3 |
| М8 | 8.1 | 14.8 | 2.45 | 1.6 |
| M10 | 10.2 | 18.1 | 2.85 | 1.8 |
| M12 | 12.2 | 21.1 | 3.35 | 2.1 |
| М14 | 14.2 | 24.1 | 3.9 | 2.4 |
| M16 | 16.2 | 27.4 | 4.5 | 2.8 |
| М18 | 18.2 | 29.4 | 4.5 | 2.8 |
| M20 | 20.2 | 33.6 | 5.1 | 3.2 |
| М22 | 22.5 | 35.9 | 5.1 | 3.2 |
| M24 | 24.5 | 40 | 6.5 | 4 |
| M27 | 27.5 | 43 | 6.5 | 4 |
| M30 | 30.5 | 48.2 | 9.5 | 6 |
| M36 | 36.5 | 58.2 | 10.3 | 6 |
Пружинные кольца могут использоваться для правой и левой резьбы.
| d* | d1 | d2 | s | h |
|---|---|---|---|---|
| М2.2 | 2.4 | 4.8 | 0.6 | 1 |
| М2.5 | 2.6 | 5.1 | 0.6 | 1.1 |
| М3 | 3.1 | 6.2 | 0.7 | 1.3 |
| М4 | 4.1 | 7.6 | 0.8 | 1.4 |
| М5 | 5.1 | 9.2 | 1 | 1.7 |
| М6 | 6.1 | 11.8 | 1.3 | 2.2 |
| М8 | 8.1 | 14.8 | 1.6 | 2.75 |
| M10 | 10.2 | 18.1 | 1.8 | 3.15 |
| M12 | 12.2 | 21.1 | 2.1 | 3.65 |
| М14 | 14.2 | 24.1 | 2.4 | 4.3 |
| M16 | 16.2 | 27.4 | 2.8 | 5.1 |
| М18 | 18.2 | 29.4 | 2.8 | 5.1 |
| M20 | 20.2 | 33.6 | 3.2 | 5.9 |
| М22 | 22.5 | 35.9 | 3.2 | 5.9 |
| M24 | 24.5 | 40 | 4 | 7.5 |
| M27 | 27.5 | 43 | 4 | 7.5 |
| M30 | 30.5 | 48.2 | 6 | 10.5 |
| M36 | 36.5 | 58.2 | 6 | 11.3 |

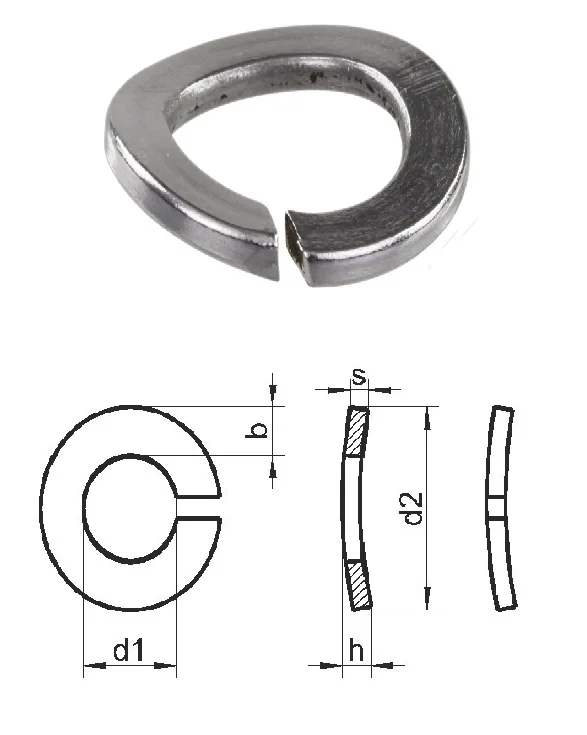

Обозначения:
d - размер резьбы крепёжного изделия
d1 - внутренний диаметр стопорной шайбы, мин.
d2 - наружный диаметр, макс.
s - толщина шайбы
h - высота шайбы, мин.
