    DIN 127 Шайба гроверная (пружинная)

    DIN 127

    Шайба гровер DIN 127 одновитковая для крепежа с размером резьбы от М2 до М36, форма А - острые кромки, форма В - притупленные кромки. Пружинная шайба гровер применяется в строительстве и машиностроении в качестве контрящего элемента для предотвращения самоотвинчивания резьбовых соединений. Стоит отметить, что соединений, которые испытывают большие и малые импульсные нагрузки, в технической природе предостаточно. Это практически всё машиностроение, станкостроение, судостроение, самолетостроение, производство сельскохозяйственных машин и механизмом, горное оборудование и так далее. Именно этот гровер, такой небольшой по своим физическим размерам, способен микшировать уровни больших нагрузок на болт, гайку и так далее. Гровер тщательно подбирается под диаметр болта, поэтому выпускается с отверстиями различных размеров. Производство гроверов в технологическом плане не сложное. Аналог: ГОСТ 6402

    Товары 1 - 20 из 268
    Страницы:
      Товары 1 - 20 из 268
      Страницы:

      Шайба DIN 127

      DIN 127

      Специальные металлические изделия (метизы) составляют специальный класс крепежного материала, без которого в принципе невозможно создать полноценный функционирующий узел или машину.

      Если описывать такой метиз, как din 127, следует отталкиваться от ее конструктивной формы. Отличает от обыкновенной шайбы не сплошное кольцо, которое подкладывают под болт, винт и так далее, а с разрезом. Два конца кольца относительно друг друга не находятся в идеально ровной плоскости, а несколько приподняты. Чтобы их сравнять, необходимо приложить достаточно большие усилия. В этом и вся суть необыкновенной шайбы. Она пружинит. И вот для чего. Конструктивно метиз задуман как эффективная деталь, которая должна использоваться в таких машинах и узлах, где возможно самопроизвольное отвинчивание крепежных болтов, гаек, винтов. То есть, при работающем узле, где наблюдается сильная вибрация, шайба (она же и гровер) амортизирует системные методические перепады действующих сил на место скрепленных двух плоскостей. Получается, что при ее помощи крепежный болт, винт, гайка, как бы подпрыгивают, но все время остается в зафиксированном положении.

      На специализированных производствах установлены специальные линии, которые рубят пружинистую стальную проволоку на нужные куски и потом ее сгибают по выставленным лекалам. Процесс поточный, так что успевай отвозить наполненные метизами контейнеры. В зависимости от условий использования, применяют нержавеющие стали марки А2 либо обычная оцинкованная сталь.

      Шайба-гровер DIN 127 фото

      Шайба DIN 127 DIN 127 Шайба

      Способы установки шайбы din 127

      Пружинная шайба din 127 устанавливается по следующей схеме. Сначала под шляпку болта или гайку кладется гровер, а под него обычная шайба. Это делается для того, чтобы не деформировать гровером технологические плоскости. Мы помним, что гровер конструктивно имеет два асимметричных усика, способных при закручивании болта или гайки прокручиваться, и выступами испортить поверхность. То есть, порядок установки такой: сначала болт или гайка, потом гровер, затем шайба.

      Шайба din 127 видео

      Шайба гровер

      В длинном списке метизов почётное место занимает стопорящая шайба, которую прозвали гровером. Это обычная металлическая крепежная деталь, но только разрезанная в одном месте, а концы загнуты в противоположном направлении. В зависимости от применения изготавливаются из стали пружинной класса 3Х13, 65Г, 70. При необходимости метизные предприятия могут изготовить крепёж и из бронзы. Компания «Трайв-Комплект» информирует потенциальных покупателей, что бронзовая гроверная шайба имеется на накопительном складе. Её продажа осуществляется любыми оптовыми партиями, сформированными по заявке покупателей. Для изготовления применены материалы типа БрКМц 3-1, отвечающие ГОСТ 18175-78. Их твёрдость составляет не меньше 40—48 HRC по стали и 90 HRB по бронзе. Также в наличии имеются гроверы из других цветных металлов.

      В контексте нашего рассказа необходимо отметить важную деталь. Все шайбы гровенные гост 6402 отвечают в полном объёме. То есть Государственный стандарт позволяет изготавливать пружинные шайбы четырёх видов. Это нормальные, лёгкие, особо тяжёлые и тяжёлые пружинные шайбы. Они отличаются друг от друга площадью поперечного разреза, а также силой, которая требуется для создания деформационной упругости.

      С разрешения пользователей, приведём интересную историческую справку. Не все знают даже из числа технических специалистов, что шайба разрезная носит фамилию Д. Гровера. Английский инженер Джон изобрёл данный метиз и прославил себя в веках. Но самое интересное дальше. ГОСТ 27017 просто запрещает в документации употреблять термин «шайба Гровера», а только величать как «пружинная шайба». Поэтому в официальных каталогах нет фамилии Гровер, что несколько обидно за Гений англичанина.

      Как вся материализованная материя, гроверы имеют вес. В зависимости от назначения и применения изделия вес гроверной шайбы тоже бывает разный. Наша компания любезно предоставляет калькулятор. Он поможет рассчитать необходимый вес товара, который хочет приобрести клиент.

      Лучшие пружинные шайбы компания заказывает у проверенных отечественных и иностранных метизных предприятиях. Шайбы гроверные din считаются универсальными, поскольку стопроцентно соответствуют нормам и требованиям профильных российских государственных стандартов. Универсальная взаимозаменяемость приносит хороший экономический эффект тем предприятиям, которые используют в поточном производстве гроверы. У нас их очень много.

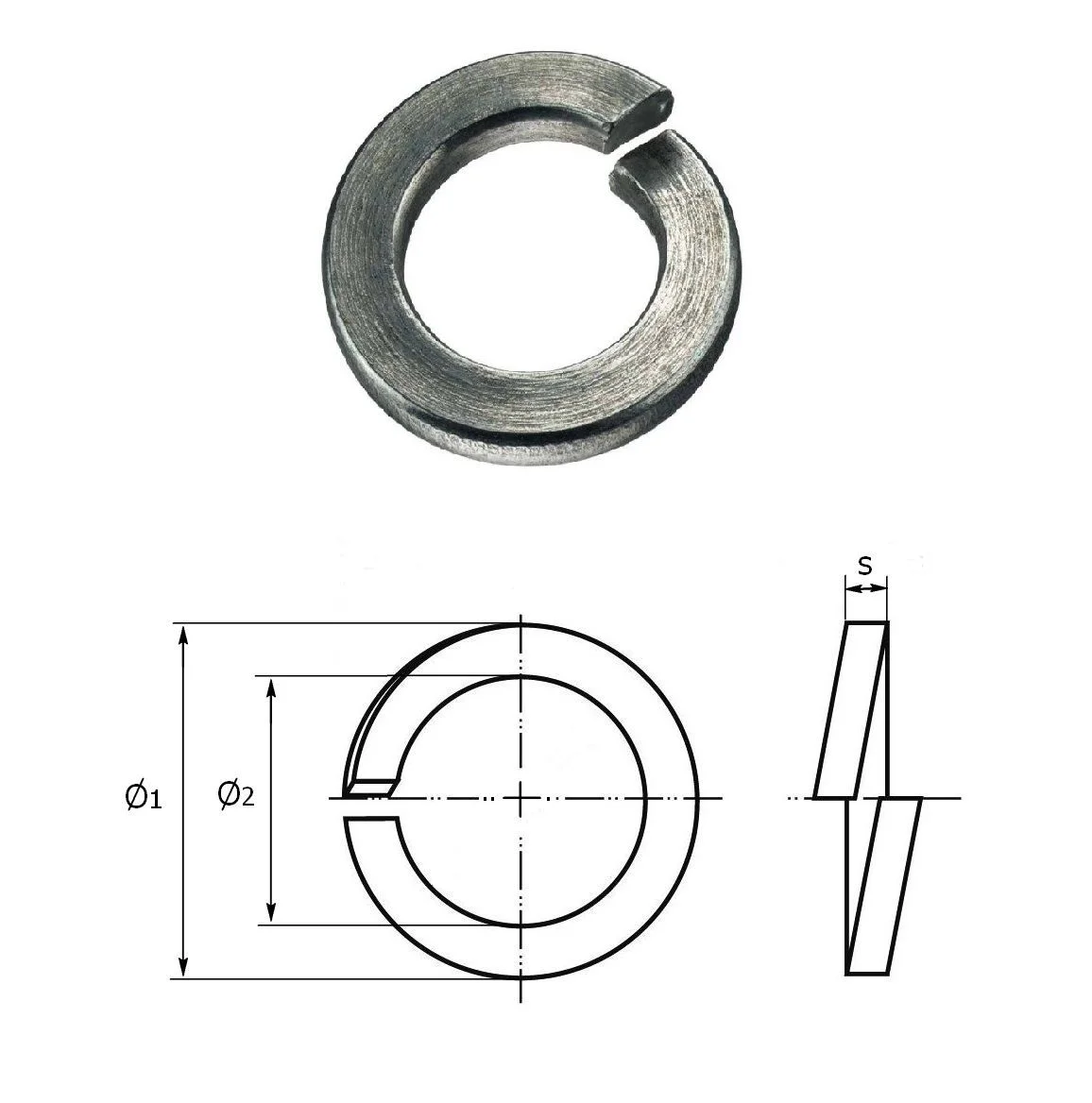

      Таблица размеров на гроверную щайбу DIN 127

      В таблице представлены основные размеры гроверных шайб стандарта ДИН 127.

      d d1 d2 s
      M10 10.5 20.0 2.0
      M12 13.0 24.0 2.5
      M16 17.0 30.0 3.0
      M20 21.0 37.0 3.0
      M24 25.0 44.0 4.0
      M30 31.0 56.0 4.0
      M33 34.0 60.0 5.0
      M36 37.0 66.0 5.0

      Материалы подготовлены специалистами компании «Трайв-Комплект».
