Стандарт DIN 126 соответствует ISO 7091. Описание:DIN 126 Шайба плоская стальная без фаски. Материалы:
- Сталь
- Сталь с покрытием: гальваническая оцинковка, желтое хроматирование, горячая оцинковка
- Нержавеющая сталь А2, А4

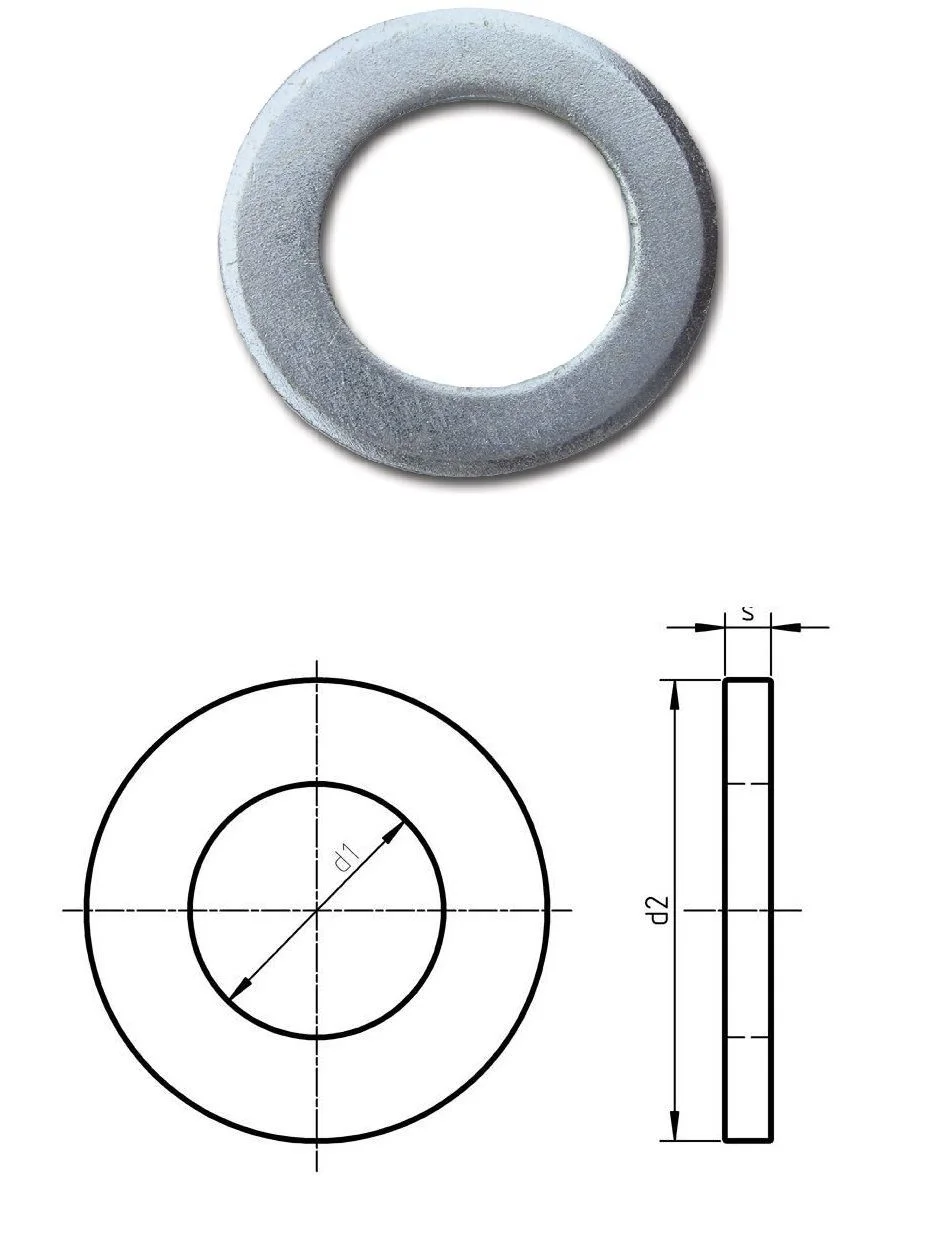

Размеры плоских стальных шайб без фаски DIN 126 в мм:
d | d1 | d2 | s |
---|---|---|---|
M6 | 6.6 | 12 | 1.6 |
M8 | 9 | 16 | 1.6 |
M10 | 11 | 20 | 2.0 |
M12 | 13.5 | 24 | 2.5 |
M14 | 16 | 28 | 2.5 |
M16 | 17.5 | 30 | 3.0 |
M20 | 22 | 37 | 3.0 |
M22 | 24 | 39 | 3.0 |
M24 | 26 | 44 | 4.0 |
M27 | 30 | 50 | 4.0 |
M30 | 33 | 56 | 4.0 |
M33 | 36 | 60 | 5.0 |
M36 | 39 | 66 | 5.0 |
M39 | 42 | 72 | 6.0 |
M42 | 45 | 78 | 7.0 |
M45 | 48 | 85 | 7.0 |
M48 | 52 | 92 | 8.0 |
