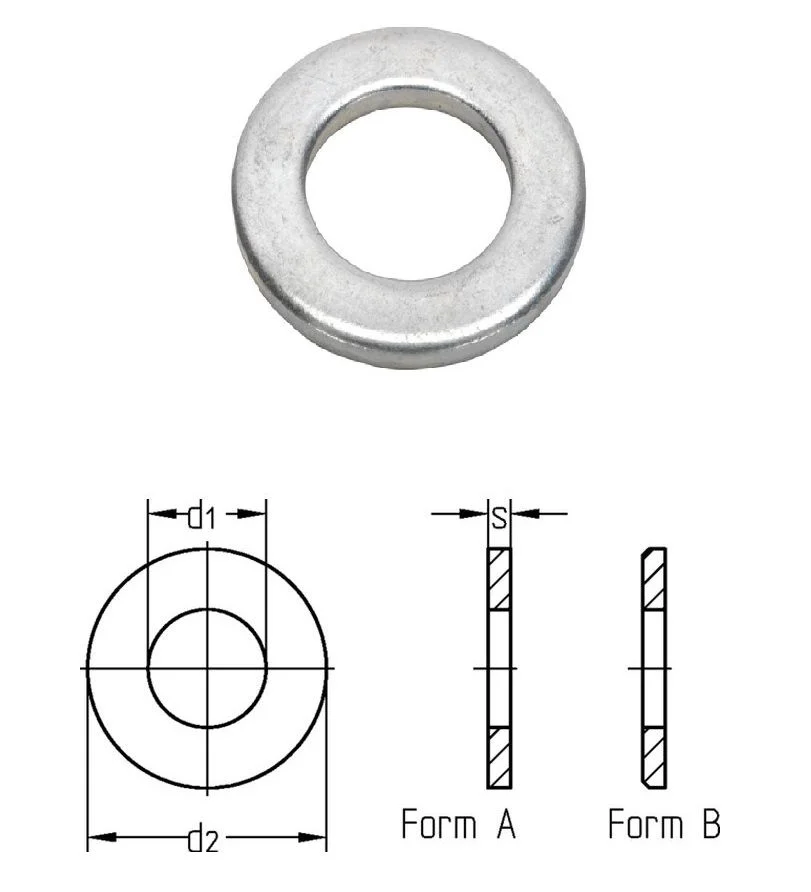

DIN 125 А Шайба плоская без фаски, форма А, класс точности А, для крепежа с размером резьбы от М1 до М56. Материалы: Сталь, Сталь с покрытием: гальваническая оцинковка, желтое хроматирование, горячая оцинковка, Нержавеющая сталь А2, А4, Цветные металлы, сплавы, пластик: латунь, полиамид (нейлон). Плоская стандартная шайбаDIN 125, аналог ГОСТ 11371 нормальной формы. Стандартные шайбы это самый популярный вид крепежа, который используется для монтажа деталей в комплекте с болтами или винтами, а также с гайками. Плоские шайбы применяются для того чтобы обеспечить обширную площадь опорной части поверхности изделия и предотвратить само раскручивание болта и гайки, поскольку помещается шайбы между болтом и гайкой. Также плоские шайбы служат в качестве дополнительного уплотнительного элемента и повышают износостойкость всего крепежного соединения.Шайбы DIN 125также устанавливают с целью предотвращения проваливания головы винта или болта в отверстие.

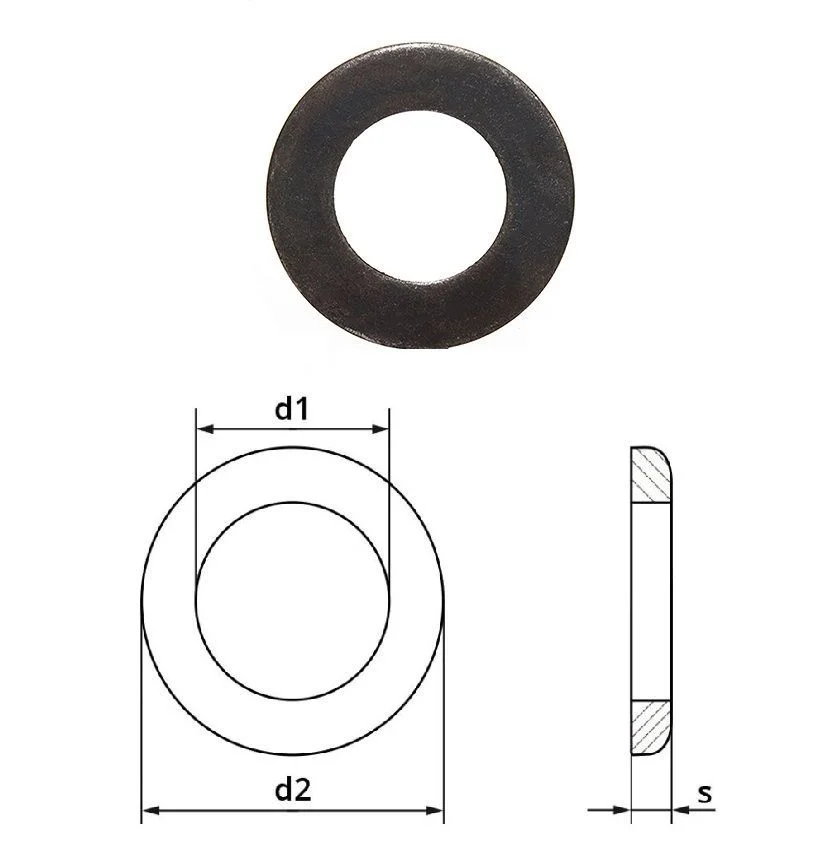

Стандартныешайбы ГОСТ 11371 представляют собой кольцо металлической формы с внутренним круглым отверстием и скошенными или острыми краями форма А без фаски и форма В со снятой фаской.
Материалы и покрытие плоской шайбы DIN-125
Шайбы ДИН 125 изготавливаются из углеродистой стали с твердостью 100 HV 140 HV для болтовых соединений класса прочности 4,6 / 4,8 / 5,6 / 5,8 / 8,8; с твердостью 200HV для крепежной конструкции повышенного класса прочности 10,9; с твердостью 300 HV для болтов высокопрочных класса 12,9. Самое востребование исполнение 125 шайбы это без покрытия, черные, оксидированные. Компания "Трайв-Комплект" также поддерживает на складе в Петербурге стандартные шайбы DIN 125с покрытием из белого цинка (оцинкованные), из желтого цинка (желтопассивированные шайбы), оксидированные, покрытые черной краской (черно пассивированные шайбы), никелерованные, шайбы плоские из горячего цинка (HDG).
Помимо стандартной стали, плоские шайбы производятся из нержавеющей аустенитной стали маркировки А2 - 08Х18Н10 (аналогичная маркировка нержавеющей стали 12Х18Н10Т 14Х17Н2), из кислотостойкой аустенитной нержавеющей стали А4 - 08Х18Н10 (аналогичная маркировка нержавеющей стали 12Х18Н10Т, 14Х17Н2) и из кислотостойкой стали А5 AISI 316 TI. Нержавеющие шайбы DIN125 всегда в наличии на складе в Петербурге по оптовым ценам.
Также компания "Трайв-Комплект" поддерживает на складе в наличии стандартные шайбы из латуни. Латунные шайбы DIN 125предотвращают проведения тока в детали, а значит, часто используются в станкостроении и приборостроении. Мы держим всю линейку латунных шайб от диаметра 2,2 мм до 50 мм как в форме А, так и в форме В. Также компания Трайв-Комплект поставляет под заказ со сроком исполнения 2 недели латунные плоские шайбы ГОСТ 11371 с никелерованным покрытием (шайбы никелерованные латунные), а также с хромированным покрытием (хромированные латунные плоские шайбы). Компания Трайв-Комплект поставляет плоские нормальные шайбы формы А и В из меди. Диаметры от 2,5 мм до 21 мм. Медные шайбы устойчивые в коррозии, а также выдерживают температурные перепады. Также стандартные шайбы изготавливаются из облегченного металла алюминия. Алюминиевые шайбы DIN 125 представлены в виде диаметров 3,2мм 10,5мм.
шайба из полиамида DIN 125
Также наша компания специализируется и всегда поддерживает на складе полиамидные пластиковые шайбы DIN 125 из материала РА 6,6. Пластиковые шайбы не проводят ток, они не магнитны, используются в электрике, не подвержены коррозии и могут применяться в довольно высоких температурных нагрузках в установленном виде до 200 градусов, во время монтажа до 105 градусов. На складе в СПб по потовым ценам полиамидные шайбы матового цвета диаметра от 2,2 мм до 34 мм. Также специалисты отдела продаж смогут поставить для Вас данный крепеж других диаметров и цветов со сроком исполнения от 2 до 6 недель напрямую с заводов производителей Англии, Германии, США.
Также в наличии на складе в СПб дюймовые плоские шайбы DIN 125 как под американскую резьбу UNC UNF, так и под британскую резьбу BSW BSF подходит для крупного основного шага и для мелкого шага.Дюймовые шайбы DIN 125 по оптовым ценамиз оцинкованной стали, нержавеющие, под высокопрочные крепежные конструкции, с повышенной твердостью, латунные, медные и пластиковые! Диаметры дюймовых шайб от № 1 до 3’’ (самые востребованные диаметры 3/16’’ / #10 / #8 / #6 / ¼’’ / ½’’ / 5/8’’ / 5/16’’ / 3/8’’ / 5/8’’ / ¾’’ / 7/8’’ / 1 ¼’’ / 1 ½’’)
DIN 125 размеры

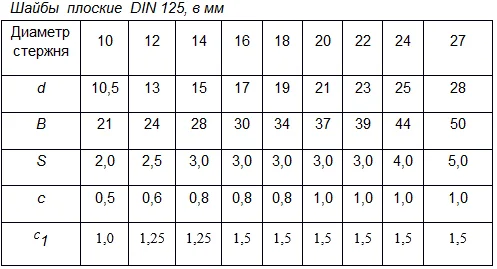

В таблице представлены основные размеры плоской шайбы стандарта ДИН 125.
| d | d1 | d2 | s | |
|---|---|---|---|---|
| Плоская шайба DIN125 | M2 | 2.2 | 5.0 | 0.3 |
| M2.5 | 2.7 | 6.0 | 0.5 | |
| M3 | 3.2 | 7.0 | 0.5 | |
| M4 | 4.3 | 9.0 | 0.8 | |
| M5 | 5.3 | 10.0 | 1.0 | |
| M6 | 6.4 | 12.0 | 1.6 | |
| M8 | 8.4 | 16.0 | 1.6 | |
| M10 | 10.5 | 20.0 | 2.0 | |
| M12 | 13.0 | 24.0 | 2.5 | |
| M14 | 15.0 | 28.0 | 2.5 | |
| M16 | 17.0 | 30.0 | 3.0 | |
| M18 | 19.0 | 34.0 | 3.0 | |
| M20 | 21.0 | 37.0 | 3.0 | |
| M22 | 23.0 | 39.0 | 3.0 | |
| M24 | 25.0 | 44.0 | 4.0 | |
| M27 | 28.0 | 50.0 | 4.0 | |
| M30 | 31.0 | 56.0 | 4.0 | |
| M33 | 34.0 | 60.0 | 5.0 | |
| M36 | 37.0 | 66.0 | 5.0 | |
| M39 | 40.0 | 72.0 | 6.0 | |
| M42 | 43.0 | 78.0 | 7.0 | |
| d | d1 | d2 | h | |
|---|---|---|---|---|
| M1 | 1,1 | 3 | 0,3 | |
| M1.2 | 1,3 | 3,5 | 0,3 | |
| M1.4 | 1,5 | 4 | 0,3 | |
| M1.6 | 1,7 | 4 | 0,3 | |
| M1.7 | 1,8 | 4,5 | 0,3 | |
| М1.8 | 2,0 | 4.5 | 0,3 | |
| M2 | 2,2 | 5 | 0,3 | |
| M2.2 | 2,4 | 6 | 0,5 | |
| M2.5 | 2,7 | 6 | 0,5 | |
| М2.6 | 2,8 | 7 | 0,5 | |
| M3 | 3,2 | 7 | 0,5 | |
| M3.5 | 3,7 | 8 | 0,5 | |
| M4 | 1/8" | 4,3 | 9 | 0,8 |
| M5 | 3/16" | 5,3 | 10 | 1 |
| M6 | 6,4 | 12 | 1,6 | |
| М7 | 1/4" | 7,4 | 14 | 1,6 |
| M8 | 5/16" | 8,4 | 16 | 1,6 |
| M10 | 3/8" | 10,5 | 20 | 2 |
| M12 | 7/16" | 13 | 24 | 2,5 |
| 1/2" | 13,5 | 24 | 2,5 | |
| M14 | 15 | 28 | 2,5 | |
| M16 | 5/8" | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 | |
| M20 | 3/4" | 21 | 37 | 3 |
| M22 | 7/8" | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 | |
| 1" | 27 | 50 | 4 | |
| M27 | 28 | 50 | 4 | |
| M30 | 1 1/8" | 31 | 56 | 4 |
| M33 | 1 1/4" | 34 | 60 | 5 |
| M36 | 1 3/8" | 37 | 66 | 5 |
| M39 | 1 1/2" | 40 (42) | 72 | 6 |
| M42 | 43 (45) | 78 | 7 | |
| M45 | 1 3/4" | 46 (48) | 85 | 7 |
| M48 | 50 (52) | 92 | 8 | |
| M52 | 2" | 54 (56) | 98 | 8 |
| M56 | 58 (62) | 105 | 10 | |
| 2 1/4" | 60 | 110 | 9 | |
| М60 | 62 (66) | 110 | 10 | |
| М64 | 2 1/2" | 66 (70) | 115 | 10 |
| М68 | 70 (74) | 120 | 10 | |
| М72 | 2 3/4" | 74 (78) | 125 | 10 |
| М76 | 3" | 78 (82) | 135 | 10 |
| М80 | 82 (86) | 140 | 12 | |
| М90 | 3 1/2" | 93 (96) | 160 | 12 |
Обозначения:
d - номинальный диаметр метрической, дюймовой резьбы крепёжных изделий
d1 - внутренний диаметр шайбы, мин., в скобках - ISO 7089
d2 - наружный диаметр, макс.
h - толщина шайбы
