DIN 128 — это высокотехнологичные пружинные шайбы (гровер), выполненные из прочной стали, специально разработанные для обеспечения надежного закрепления резьбовых соединений в различных производственных секторах, включая машиностроение и строительные работы. Ключевое преимущество этих шайб заключается в их уникальной способности препятствовать самопроизвольному размыканию болтовых соединений под влиянием вибраций и динамической нагрузки.
Особенности шайб DIN 128
Шайбы DIN 128 изготовлены из высококачественного стального материала, который обладает устойчивостью к различным видам деформации и значительным нагрузкам. Основная особенность этой продукции — специфичная форма: одновитковая пружинистая конструкция, способствующая созданию дополнительного сопротивления при затягивании резьбы. Эта инновационная структура позволяет эффективно бороться с вибрационными колебаниями и поддерживать надёжность соединения даже в условиях экстремальных условий.
Существует две вариации шайб DIN 128:
- Тип A — изогнутой формы,
- Тип B — волнообразной формы.
Обе версии идеально подходят как для правого, так и левого типа резьбы, охватывая размерный ряд от М3 до М36.
Характеристики стальных шайб DIN 128
Технические показатели стальных пружинных шайб (гроверов) DIN 128 включают следующие аспекты:
- Материал изготовления: Используются различные виды пружинной стали, включая углеродистую, нержавеющую (применяемую в агрессивных средах) и бронзовую.
- Конструктивные особенности: Изготовление с использованием одного витка или волновым профилем, придающим изделиям пружинящие свойства.
- Размерный диапазон: Доступны различные диаметры, подходящие под конкретные требования проектов (детализируются в таблице размеров).
- Международные стандарты: Изделия соответствуют нормативам ISO, гарантируя полную совместимость с большинством существующих крепежных элементов.
- Защита поверхности: Для повышения долговечности и защиты от коррозии многие модели снабжены покрытием, таким как цинк.
Области применения
Шайбы DIN 128 нашли своё применение в широком спектре промышленных сфер, включая машиностроительную отрасль, строительство, автомобильную промышленность и авиастроение. Благодаря своей способности выдерживать значительные механические нагрузки, они становятся незаменимым решением в условиях повышенной вибрации или ударных воздействий. Более того, такие шайбы активно используют в ситуациях, когда требуется исключить риск ослабевания резьбовых соединений, например, в сложных машинах, транспортных средствах и производственном оборудовании.
Покупка шайб DIN 128
Компания «Трайв» предлагает обширный ассортимент пружинных шайб стандарта DIN 128, прошедший строгий контроль качества. Клиентам доступен заказ как небольших партий, так и крупных объёмов продукции с возможностью оперативной доставки по всей территории России и государств СНГ.
Шайбы DIN 128 представляют собой ключевой компонент современных инженерных решений, обеспечивающих стабильность и долгосрочную эксплуатацию резьбовых соединений. За счет своей исключительной прочности, многообразия форматов и соответствия высоким международным стандартам, эта продукция пользуется спросом в самых разных производственных процессах.

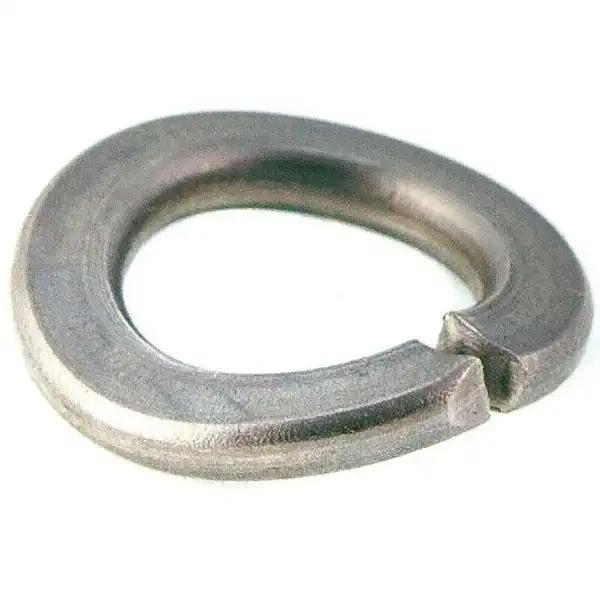

DIN 128 Шайба стальная пружинная форма А
DIN 128 Шайба стальная пружинная форма В
Таблица размеров изогнутых гроверных пружинных стопорных шайб DIN 128 А в мм
| d* | d1 | d2 | s | h |
|---|---|---|---|---|
| М2.2 | 2.4 | 4.8 | 0.6 | 1 |
| М2.5 | 2.6 | 5.1 | 0.6 | 1.1 |
| М3 | 3.1 | 6.2 | 0.7 | 1.3 |
| М4 | 4.1 | 7.6 | 0.8 | 1.4 |
| М5 | 5.1 | 9.2 | 1 | 1.7 |
| М6 | 6.1 | 11.8 | 1.3 | 2.2 |
| М8 | 8.1 | 14.8 | 1.6 | 2.75 |
| M10 | 10.2 | 18.1 | 1.8 | 3.15 |
| M12 | 12.2 | 21.1 | 2.1 | 3.65 |
| М14 | 14.2 | 24.1 | 2.4 | 4.3 |
| M16 | 16.2 | 27.4 | 2.8 | 5.1 |
| М18 | 18.2 | 29.4 | 2.8 | 5.1 |
| M20 | 20.2 | 33.6 | 3.2 | 5.9 |
| М22 | 22.5 | 35.9 | 3.2 | 5.9 |
| M24 | 24.5 | 40 | 4 | 7.5 |
| M27 | 27.5 | 43 | 4 | 7.5 |
| M30 | 30.5 | 48.2 | 6 | 10.5 |
| M36 | 36.5 | 58.2 | 6 | 11.3 |
Таблица размеров волнистых стопорных пружинных шайб DIN 128 В в мм
| d* | d1 | d2 | s | h |
|---|---|---|---|---|
| М2.2 | 2.4 | 4.8 | 0.6 | 1 |
| М2.5 | 2.6 | 5.1 | 0.6 | 1.1 |
| М3 | 3.1 | 6.2 | 0.7 | 1.3 |
| М4 | 4.1 | 7.6 | 0.8 | 1.4 |
| М5 | 5.1 | 9.2 | 1 | 1.7 |
| М6 | 6.1 | 11.8 | 1.3 | 2.2 |
| М8 | 8.1 | 14.8 | 1.6 | 2.75 |
| M10 | 10.2 | 18.1 | 1.8 | 3.15 |
| M12 | 12.2 | 21.1 | 2.1 | 3.65 |
| М14 | 14.2 | 24.1 | 2.4 | 4.3 |
| M16 | 16.2 | 27.4 | 2.8 | 5.1 |
| М18 | 18.2 | 29.4 | 2.8 | 5.1 |
| M20 | 20.2 | 33.6 | 3.2 | 5.9 |
| М22 | 22.5 | 35.9 | 3.2 | 5.9 |
| M24 | 24.5 | 40 | 4 | 7.5 |
| M27 | 27.5 | 43 | 4 | 7.5 |
| M30 | 30.5 | 48.2 | 6 | 10.5 |
| M36 | 36.5 | 58.2 | 6 | 11.3 |
Обозначения:
d - размер резьбы крепёжного изделия
d1 - внутренний диаметр стопорной шайбы, мин.
d2 - наружный диаметр, макс.
s - толщина шайбы
h - высота шайбы, мин.
