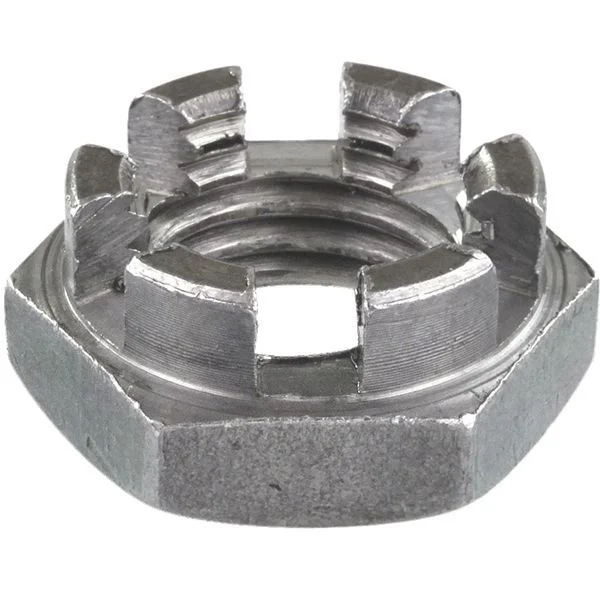

Гайка DIN 937 — это компактное крепежное изделие с корончатым профилем, изготовленное из высокопрочных углеродистых сталей марок 14Н и 17Н. Благодаря сочетанию минимальной толщины и усиленной конструкции, она идеально подходит для резьбовых соединений, работающих под интенсивными нагрузками. Ее применяют в машиностроении, автомобилестроении и других отраслях, где критически важны прочность и устойчивость к динамическим воздействиям.
DIN 937 Конструктивные особенности
- Корончатая форма: обеспечивает плотный контакт с поверхностью, минимизируя риск смещения.
- Шестигранная головка: позволяет использовать стандартные ключи, упрощая монтаж даже в труднодоступных зонах.
- Прорезь для шплинта: дополнительная фиксация предотвращает самораскручивание при вибрациях и ударах.
- Низкая посадка: компактные габариты делают гайку незаменимой в ограниченном пространстве.
Сферы применения и ключевые преимущества
DIN 937 востребована в механизмах, подверженных постоянным нагрузкам: ходовая часть транспорта, сельскохозяйственная техника, промышленные агрегаты. Основные плюсы:
- Антивибрационная защита: шплинтовое крепление гарантирует стабильность соединения.
- Устойчивость к коррозии: доступны варианты с цинковым покрытием для эксплуатации в агрессивных средах.
- Соответствие стандартам: полная совместимость с требованиями ГОСТ и ISO.
Почему выбирают наши стальные гайки DIN 937?
Мы предлагаем сертифицированные крепежные элементы в диапазоне размеров от М6 до М48. Наши преимущества:
- Широкий ассортимент: подберем оптимальный вариант для любых задач.
- Гибкие условия поставки: работаем с розничными заказами и оптовыми партиями.
- Доставка по РФ и СНГ: оперативная логистика и индивидуальный подход к клиентам.
Специалисты компании помогут подобрать крепеж с учетом ваших технических требований, обеспечивая долговечность и безопасность соединений.
Таблица размеров шестигранных корончатых низких гаек под шплинт DIN 937 в мм
| d | de | m | n | s | w | sp |
|---|---|---|---|---|---|---|
| M6 | - | 6 | 2 | 10 | 3.5 | 1.6х14 |
| M8 | - | 8 | 2.5 | 13 | 4.5 | 2х16 |
| M10 | - | 9 | 2.8 | 17 | 5 | 2.5х20 |
| M12 | 17 | 10 | 3.5 | 19 | 6 | 3.2х22 |
| M14 | 19 | 11 | 3.5 | 22 | 7 | 3.2х25 |
| M16 | 22 | 12 | 4.5 | 24 | 7 | 4х28 |
| М18 | 25 | 13 | 4.5 | 27 | 8 | 4х32 |
| М20 | 28 | 13 | 4.5 | 30 | 8 | 4х36 |
| М22 | 30 | 15 | 5.5 | 32 | 9 | 5х36 |
| М24 | 34 | 15 | 5.5 | 36 | 9 | 5х40 |
| М27 | 38 | 17 | 5.5 | 41 | 11 | 5х45 |
| M30 | 42 | 18 | 7 | 46 | 11 | 6.3х50 |
| М33 | 46 | 20 | 7 | 50 | 13 | 6.3х56 |
| М36 | 50 | 20 | 7 | 55 | 13 | 6.3х63 |
| М39 | 55 | 22 | 7 | 60 | 13 | 6.3х71 |
| М42 | 58 | 23 | 9 | 65 | 14 | 8х71 |
| М48 | 65 | 25 | 9 | 75 | 16 | 8х80 |
| М52 | 70 | 27 | 9 | 80 | 18 | 8х90 |
Обозначения:
d - номинальный диаметр резьбы
de - диаметр коронки, макс.
m - высота гайки
n - ширина прорези гайки под шплинт, мин.
s - размер гайки под ключ
w - расстояние от опорной поверхности до основания прорези, макс.
sp - размер шплинта
