DIN 137 оцинкованная пружинная шайба — это крепежный элемент, используемый для предотвращения ослабления резьбового соединения. Она выполнена в виде волнообразной формы, благодаря чему способна создавать дополнительное натяжение и трение, обеспечивая надежность крепления даже при воздействии вибраций. Этот тип шайбы широко применяется в машиностроении, строительстве, станкостроении, приборостроении и различных отраслях промышленности.
Основные характеристики стопорной оцинкованной шайбы DIN 137
- Волнистая форма обеспечивает пружинящий эффект, который помогает предотвратить самопроизвольное откручивание болта или винта.
- Изготавливается из углеродистой стали с цинковым покрытием, что делает её устойчивой к коррозии и пригодной для использования в агрессивных средах.
- Доступны различные диаметры (от 2 до 30 мм) и толщины, соответствующие стандартам DIN 137.
- Идеальна для фиксации соединений, подверженных вибрации и динамическим нагрузкам.
Существует две вариации шайб DIN 137:
- Тип A — изогнутой формы,
- Тип B — волнообразной формы.
Преимущества использования пружинной шайбы DIN 137
Пружинная шайба DIN 137 имеет ряд преимуществ, благодаря которым она широко используется в крепежных системах. Основное достоинство этой оцинкованной изогнутой шайбы заключается в предотвращении самопроизвольного раскручивания соединения.
Среди других важных особенностей:
- Уникальная конструкция шайбы обеспечивает надежную фиксацию и защиту от ослабления крепления.
- Оцинковка изделия гарантирует высокую устойчивость к воздействию влаги и агрессивных химических сред.
- Шайба универсальна и подходит для применения с различными видами резьбовых соединений.
Эти характеристики делают пружинный элемент DIN 137 незаменимым в различных сферах производства и строительства.
Где приобрести оцинкованные стопорные шайбы DIN 137?
Чтобы обеспечить себя продукцией высокого класса, вы можете обратиться в компанию «Трайв», предлагающую пружинные шайбы как оптом, так и в розницу. Доставка возможна по всей территории России и стран СНГ. Для уточнения деталей заказа свяжитесь с нашими специалистами по телефону или через сайт, и они предоставят всю необходимую информацию.
Таким образом, шайба DIN 137 является надежным и эффективным решением для обеспечения долговечности и безопасности резьбовых соединений в различных сферах применения.

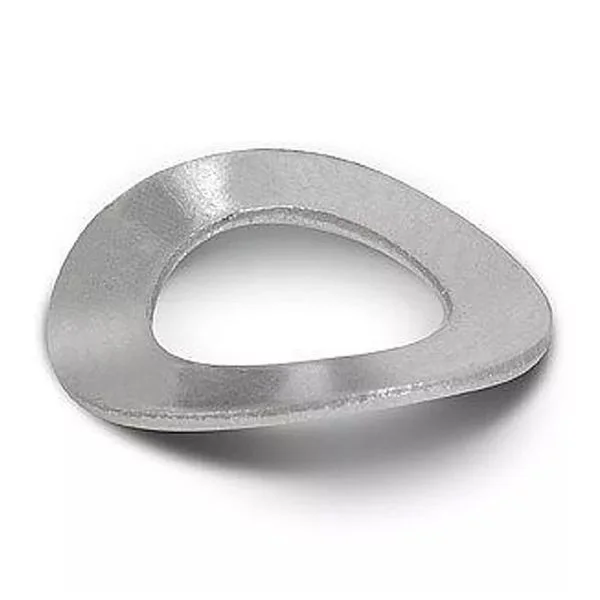

Оцинкованные пружинные изогнутые шайбы DIN 137 форма А
Оцинкованные пружинные волнистые шайбы DIN 137 форма B
Таблица размеров упругих изогнутых пружинных шайб DIN 137 А в мм
| d* | d1 | d2 | s | h |
|---|---|---|---|---|
| M2 | 2.2 | 4.5 | 0.3 | 1 |
| M2.3 | 2.5 | 5 | 0.3 | 1 |
| M2.6 | 2.8 | 5.5 | 0.3 | 1.1 |
| M3 | 3.2 | 6 | 0.4 | 1.3 |
| M3.5 | 3.7 | 7 | 0.4 | 1.4 |
| M4 | 4.3 | 8 | 0.5 | 1.6 |
| M5 | 5.3 | 10 | 0.5 | 1.8 |
| M6 | 6.4 | 11 | 0.5 | 2.2 |
| M7 | 7.4 | 12 | 0.5 | 2.4 |
| M8 | 8.4 | 15 | 0.5 | 3.4 |
| M10 | 10.5 | 18 | 0.8 | 4 |
Таблица размеров упругих волнистых пружинных шайб DIN 137 В в мм
| d* | d1 | d2 | s | h |
|---|---|---|---|---|
| M3 | 3.2 | 8 | 0.5 | 1.6 |
| M3.5 | 3.7 | 8 | 0.5 | 1.8 |
| M4 | 4.3 | 9 | 0.5 | 2 |
| M5 | 5.3 | 11 | 0.5 | 2.2 |
| M6 | 6.4 | 12 | 0.5 | 2.6 |
| M7 | 7.4 | 14 | 0.8 | 3 |
| M8 | 8.4 | 15 | 0.8 | 3 |
| M10 | 10.5 | 21 | 1 | 4.2 |
| M12 | 13 | 24 | 1.2 | 5 |
| M14 | 15 | 28 | 1.6 | 6 |
| M16 | 17 | 30 | 1.6 | 6.4 |
| M18 | 19 | 34 | 1.6 | 6.6 |
| M20 | 21 | 36 | 1.6 | 7.4 |
| M22 | 23 | 40 | 1.8 | 7.8 |
| M24 | 25 | 44 | 1.8 | 8.2 |
| М27 | 28 | 50 | 2 | 9.4 |
| М30 | 31 | 56 | 2.2 | 10 |
| М33 | 34 | 60 | 2.2 | 10.6 |
| М36 | 37 | 68 | 2.5 | 11.6 |
Обозначения:
d* - размер резьбы крепёжного изделия
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы
s - толщина
h - высота
