Купить Нержавеющие штифты, с доставкой по России

Нержавеющие штифты – разновидность крепежных изделий, предназначенная для неподвижного соединения изделий из дерева, металла и других материалов. В зависимости от использования такие изделия могут быть крепежными и установочными, они различаются по форме и конфигурации. Они могут быть коническими, цилиндрическими, трубчатыми, забивными и не только. Отдельные разновидности могут дополнительно снабжаться резьбой.

Крепеж такого типа устанавливается в отверстия, предварительно просверленные в двух деталях. Его можно использовать неоднократно, изделие сохраняет свои свойства для повторного монтажа. Такие изделия не магнитятся, это упрощает установку и использование. После установки штифт обеспечивает прочную фиксацию и не допускает смещения деталей друг относительно друга.

Штифты такого типа изготавливаются из нержавеющих сталей А2 и А4, они обладают высокой устойчивостью к коррозии и не боятся воздействия агрессивных сред. Крепежные элементы могут применяться в условиях промышленных цехов, наружных конструкций, их используют при сборке различных машин и механизмов.

Штифты, предназначенные для неподвижного закрепления деталей, востребованы в строительстве и мебельном производстве. Также их применяют в машиностроении, приборостроении, автомобилестроении и других промышленных отраслях. Высокая прочность и устойчивость к коррозии обеспечивает им длительное использование в сложных условиях.

Наиболее распространенные штифты конического типа выпускаются в соответствии со стандартами DIN 1, ГОСТ 3129-70, ISO 2339, в документации фиксируются допустимые размеры и другие параметры изготовления. Конические штифты с насечкой изготавливаются в соответствии со стандартами DIN 1471, ГОСТ 10773-93, ISO 8744.

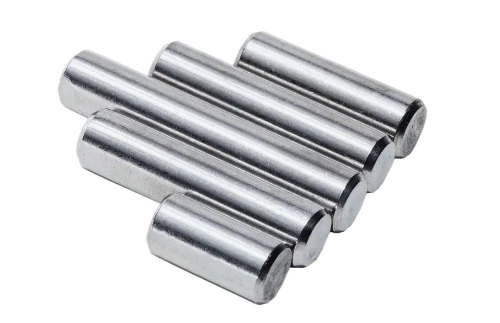

Фото нержавеющие штифты

Таблица размеров нержавеющих конических штифтов DIN 1 в мм

l	d
c	0.12	0.2	0.25	0.3	0.4	0.5	0.63	0.8	1	1.2
l	1	1.5	2	2.5	3	4	5	6	8	10
8	+
10	+	+	+
12	+	+	+			+
14	+	+	+	+	+
16	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+
20		+	+	+	+	+	+
22		+	+	+	+	+	+
24		+	+	+	+	+	+	+
26		+	+	+	+	+	+	+
28			+	+	+	+	+	+	+
30			+	+	+	+	+	+	+
32			+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55						+	+	+	+	+
60						+	+	+	+	+
70							+	+	+	+
80								+	+	+
90								+	+	+
100								+	+	+

Таблица размеров нержавеющих цилиндрических штифтов DIN 7 в мм

l	d
c	0.15	0.23/0.3	0.4/0.45	0.6	0.75	0.9	1.2	1.5	1.8	2/2.5	3
r	1	1.6/2	2.5/3	4	5	6	8	10	12	14	20
l	1	1.5/2	2.5/3	4	5	6	8	10	12	14/16	20
3	+	+
4	+	+	+
5	+	+	+	+
6	+	+	+	+	+
8	+	+	+	+	+	+
10	+	+	+	+	+	+	+	+	+
12	+	+	+	+	+	+	+	+	+
14	+	+	+	+	+	+	+	+	+
16	+	+	+	+	+	+	+	+	+	+
18	+		+	+	+	+	+	+	+	+
20	+	+	+	+	+	+	+	+	+	+	+
24			+	+	+	+	+	+	+	+	+
28		+	+	+	+	+	+	+	+	+	+
32		+	+	+	+	+	+	+	+	+
36			+	+	+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45				+	+	+	+	+	+	+
50				+	+	+	+	+	+	+	+
55						+		+		+
60				+		+	+	+	+	+
70						+	+	+	+	+	+
80						+	+	+	+	+
90						+	+	+	+	+
100								+	+	+	+
120									+

Таблица размеров нержавеющих разрезных пружинных цилиндрических штифтов DIN 1481 (нержавеющая сталь А2) в мм

l	d₁
a мин.*	0.15	0.25	0.35	0.4	0.5	0.6	0.65	0.8	0.9	1.2	2	2	2
d₁ мин.*	1.2	1.7	2.3	2.8	3.3	3.8	4.4	4.9	5.4	6.4	8.5	10.5	12.5
d₂*	0.8	1.1	1.5	1.8	2.1	2.3	2.8	2.9	3.4	4	5.5	6.5	7.5
s	0.2	0.3	0.4	0.5	0.6	0.75	0.8	1	1	1.2	1.5	2	2.5
l	1	1.5	2	2.5	3	3.5	4	4.5	5	6	8	10	12
4	+	+	+	+	+	+	+
5	+	+	+	+	+	+	+
6	+	+	+	+	+	+	+	+	+
8	+	+	+	+	+	+	+	+	+
10	+	+	+	+		+	+	+		+	+	+
12	+	+	+	+	+	+	+	+		+	+	+
14	+	+	+	+	+	+	+	+		+	+	+
16	+	+	+	+	+	+	+	+		+	+	+	+
18	+	+	+	+	+	+	+	+		+	+	+
20	+	+	+	+	+	+	+	+		+	+	+	+
22			+	+	+	+	+	+		+	+	+
24			+	+	+	+	+	+		+	+	+
26			+	+	+	+	+	+		+	+	+	+
28			+	+	+	+	+	+		+	+	+
30			+	+	+	+	+	+		+	+	+	+
32					+	+	+	+	+	+	+	+
35						+		+
36					+		+		+	+	+	+	+
40					+	+	+	+	+	+	+	+	+
45							+	+	+	+	+	+
50							+	+	+	+	+	+	+
55									+	+	+	+
60									+	+	+	+	+
65									+	+	+	+
70									+	+	+	+	+
75									+	+	+	+
80									+	+	+	+
90											+	+
100												+
	1	1.5	2	2.5	3	3.5	4	4.5	5	6	8	10	12

* = перед монтажом

Стандарт DIN 1481 соответствует ГОСТ 14229-93, ISO 8752.

Таблица размеров нержавеющих цилиндрических штифтов DIN 7979 с внутренней резьбой в мм

d₁	4	5	6	8	10	12	14	16	20	25	30	40
a₂	0.5	0.6	0.8	1	1.2	1.6	1.8	2	2.5	3	4	5
c₁	0.4	0.5	0.6	0.8	1	1.2	1.4	1.6	2	2.5	3	4
c₂	1.3	1.7	2.1	2.6	3	3.8	4	4.7	6	6	7	8
d₂	М2	М3	М4	М5	М6	М6	М8	М8	М10	М16	М20	М20
t₁	6	6	6	8	10	10	12	12	16	24	30	30
t_{2 мин.}	7	7	10	12	16	16	20	20	25	34	42	42
