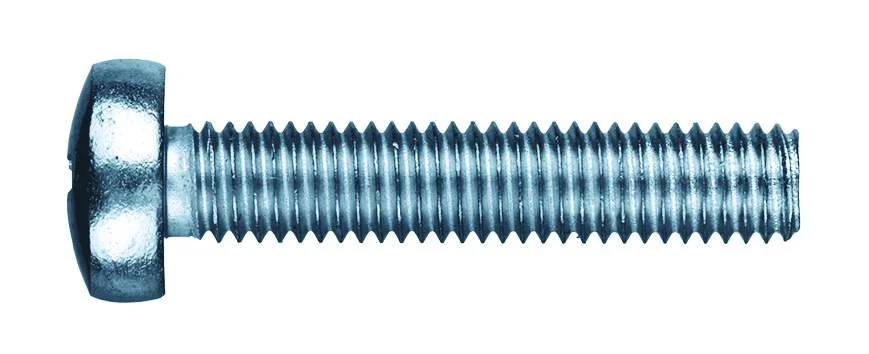

Винт с дюймовой резьбой по стандарту DIN 7985 представляет собой высококачественный крепежный элемент, который широко применяется в различных отраслях промышленности. Этот стандарт определяет требования к винтам с полукруглой головкой и крестообразным шлицем типа PZ, PH или шлицем типа Torx.
Особенности DIN 7985 с дюймовой резьбой
Головка винта имеет форму полусферы или полуцилиндрическую форму, что обеспечивает надежное соединение и эстетичный внешний вид готового изделия. Полукруглая форма головки позволяет равномерно распределять нагрузку по поверхности материала, предотвращая его деформацию при затяжке.
Если говорить о дюймовой резьбе, то она имеет следующие характеристики:
- Угол профиля резьбы: 55° (для стандартов Whitworth) или 60° (для американских UNC/UNF).
- Размеры указываются в дюймах (например, 1/4", 5/16").
- Шаг резьбы измеряется в числе витков на дюйм (TPI — Threads Per Inch).
Согласно стандарту винты DIN 7985 обычно изготавливаются из:
- A2 или A4 (нержавеющая сталь);
- Сталь класса прочности 8.8 или 10.9 (углеродистая сталь с высоким уровнем твердости).
Особое внимание уделяется покрытию винта. Обычно используется оцинкование, обеспечивающее защиту металла от коррозии. Цинк эффективно защищает стальную основу винта от воздействия влаги и агрессивных сред, значительно продлевая срок службы крепления.
Основные преимущества
Стандарт DIN 7985 завоевал популярность благодаря следующим преимуществам:
- Наличие дюймовой резьбы UNC/UNF;
- Высокая прочность соединения;
- Надежность и устойчивость к внешним факторам;
- Удобство монтажа и демонтажа благодаря крестообразному шлицу PH или Torx;
- Возможность глубокого завинчивания;
- Широкий диапазон размеров и классов прочности;
- Отличный внешний вид готового изделия.
Поэтому использование данных изделий позволяет достичь высокого уровня надежности и эстетичности конструкций, будь то бытовая техника, автомобильная промышленность или оборудование специального назначения.
Аналоги DIN 7985
Часто возникает необходимость подобрать аналоги стандартам DIN, особенно российским производителям, использующим стандарты серии ГОСТ. В данном случае важным является правильный подбор аналогов, соответствующих международным требованиям качества.
Стандарт DIN 7985 и его Российский аналог ГОСТ 17473-80 регламентируют основные параметры крепежа:
- Диаметр резьбы
- Длину стержня
- Размеры головки
- Глубину шлица
- Требования к материалу
Кроме того, существуют международные стандарты, такие как ISO 14583, которые предлагают альтернативы немецким нормам DIN. Однако следует учитывать различия в размерах и способах обработки поверхности.
Где купить дюймовые винты DIN 7985?
Компания «Трайв» — ваш надежный поставщик продукции высшего качества. Здесь вы сможете приобрести винты с дюймовой резьбой, выбрав удобный способ покупки. География доставки охватывает всю Россию и страны СНГ. Получить консультацию и подробную информацию о заказе можно связавшись с нашими экспертами удобным способом — позвонив нам либо оставив заявку на сайте.
Таблица размеров дюймовых винтов DIN 7985 (ISO 14583) со шлицем Torx в мм
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| dk | 3,2 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| k | 1,3 | 1,6 | 2 | 2,4 | 3,1 | 3,8 | 4,6 | 6 | 7,5 | |
| ISR | Т5 | Т6 | Т8 | Т10 | Т20 | Т25 | Т30 | Т45 | Т50 | |
| l | мин. | 2 | 3 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| макс. | 16 | 20 | 25 | 30 | 40 | 45 | 50 | 60 | 60 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр головки
k - высота головки
ISR - размер шлица винта Torx
l - длина винта
Таблица размеров дюймовых винтов DIN 7985 (ISO 7045) с крестообразным шлицем PZ, PH в мм
| d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| d1 | DIN 7985 | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ISO 7045 | 5,6 | 9,5 | |||||||||
| k | DIN 7985 | 1,3 | 1,6 | 2 | 2,4 | 2,7 | 3,1 | 3,8 | 4,6 | 6 | 7,5 |
| ISO 7045 | 2,1 | 2,6 | 3,7 | ||||||||
| m | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 | |
| l | мин. | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
| макс. | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 60 | 60 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
d1 - диаметр головки
k - высота головки
m - размер крестообразного шлица PH или PZ
l - длина винта
Таблица сравнения стандартов DIN 7985 и ГОСТ 17473-80
| Параметр | DIN 7985 | ГОСТ 17473-80 |
|---|---|---|
| d - номинальный диаметр резьбы, мм | от 1.5 до 10 | от 1 до 20 |
| P - шаг резьбы, мм | от 0.35 до 1.5 |
крупный - от 0,25 до 2,5 мелкий - от 1 до 1,5 (для d=8-20) |
| b - длина резьбы, мм | от 15 до 40 | от 8 до 70 |
| d1 - диаметр головки, мм | от 3,2 до 20 | от 2 до 30 |
| k - высота головки, мм | от 1,3 до 7,5 | от 0,7 до 14 |
| l - длина, мм | от 2 до 60 | от 2 до 120 |
| Класс точности | А | А и В |
| Тип шлица под отвертку | крестообразный PH или PZ | прямой или крестообразный |
