Наша компания готова продать неограниченное количество анкерной продукции финской компании Сормат по ценам, которые существенно ниже рыночных. В их числе ианкер BLS Sormat. Применение анкера универсальное. Используется для надежного и долговечного крепежа при установке тяжелого технологического оборудования, электрических машин, несущих и опорных конструктивных металлических систем. Данный метиз хорошо работает на такие силовые воздействия, как срез, выдергивание. Основаниями для применения служат напряженные бетоны, даже при наличии трещин и небольших расколов.

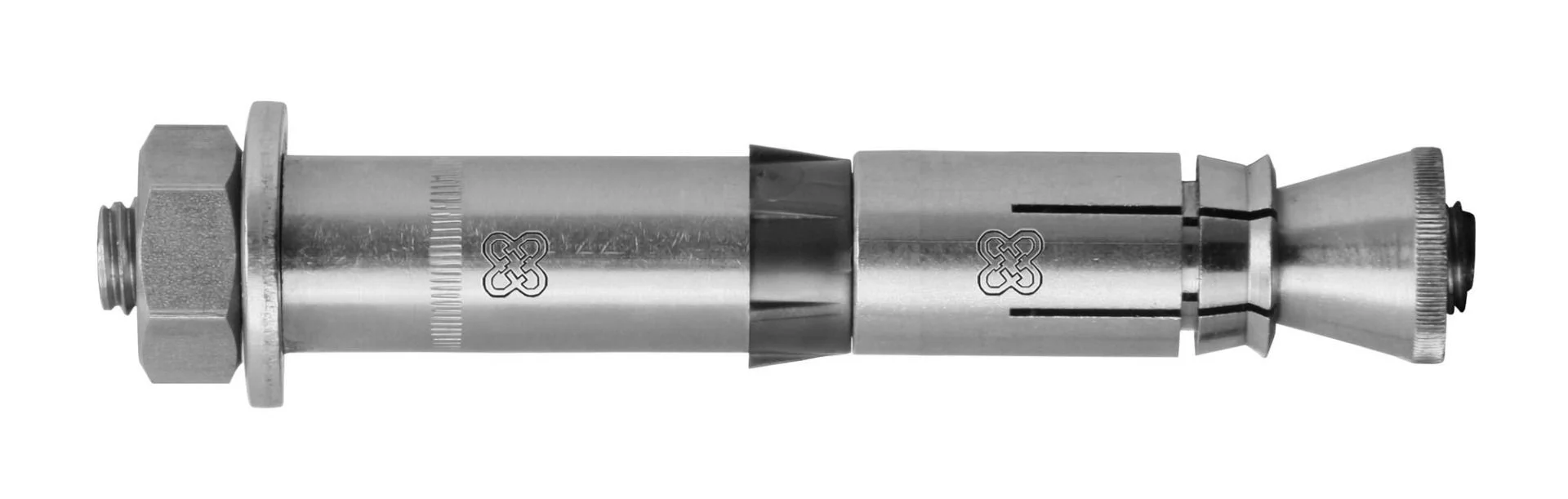

По своему конструктивному строению метиз представляет втулку с распорным подрезающим элементом. При помощи уникальной поверхности, элемент в виде юбки при вращении анкера сам врезается в бетонное или другое основание. В комплектацию метиза входят шпилька конусная, шайба шестигранная с гайкой. Анкер изготавливается из углеродистых сталей 8.8 класса прочности.
Установка крепежа в рабочее положение классическое. Сначала сверлят в основании отверстие, в которое вставляют анкер. Его разжимание осуществляется благодаря наворачиванию гайки.
| Артикул | Тип BLS | Размер резьбы | L Длина анкера мм |
SW мм | tfix Макс. толщина прикрепляемого материала мм |
dr Диаметр отверстия в прикрепляемом материале мм |
d0 Диаметр сверла мм |
h1 Мин. глубина сверления мм |
hnom Мин. глубина анкеровки мм |
hef Эффективная глубина анкеровки |
| 77620 | М8-14/40/15 | М8 | 80 | 17 | 15 | 16 | 14 | 60 | 52 | 40 |
| 77621 | М8-14/80/25 | М8 | 130 | 17 | 25 | 16 | 14 | 100 | 92 | 80 |
| 77623 | М12-20/80/15 | М12 | 130 | 22 | 15 | 21 | 20 | 105 | 96 | 80 |
| 77624 | М12-20/80/30 | М12 | 145 | 22 | 30 | 21 | 20 | 105 | 96 | 80 |
| 77627 | М12-20/150/30 | М12 | 215 | 22 | 30 | 21 | 20 | 175 | 166 | 150 |
| 77628 | М12-20/150/50 | М12 | 235 | 22 | 50 | 21 | 20 | 175 | 166 | 150 |
| 77630 | М16-25/150/30 | М16 | 220 | 27 | 30 | 26 | 25 | 185 | 168 | 150 |
| 77632 | М16-25/200/40 | М16 | 280 | 27 | 40 | 26 | 25 | 235 | 218 | 200 |
| Тип BLS М-d0/hef/tfix |
Tinst момент затяжки Нм |
В ненапряжённом бетоне С20/25 Опция 1 - метод расчётов А |
В напряжённом бетоне С20/25 Опция 1 - метод расчётов А |
||
| Вырыв Nsk кН |
Срез Vsk кН |
Вырыв Nsk кН |
Срез Vsk кН |
||
| М8-14/40/15 | 25 | 6,1 | 6,1 | 4,3 | 4,3 |
| М8-14/80/25 | 25 | 10,8 | 23,7 | 7,6 | 23,7 |
| М12-20/80/15 | 80 | 17,2 | 34,4 | 11,9 | 24,6 |
| М12-20/80/30 | 80 | 17,2 | 34,4 | 11,9 | 24,6 |
| М12-20/150/30 | 80 | 28,4 | 40,0 | 19,0 | 40,0 |
| М12-20/150/50 | 80 | 28,4 | 40,0 | 19,0 | 40,0 |
| М16-25/150/30 | 180 | 44,1 | 67,4 | 23,8 | 63,0 |
| М16-25/200/40 | 180 | 53,0 | 67,4 | 35,7 | 67,4 |
