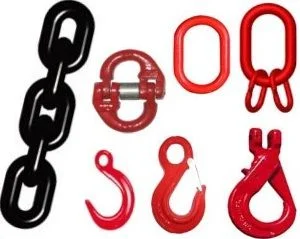

Крюки и кольца
Материалы: Ковкий чугун EN-GJMB-350-10 в соответств. DIN EN 1562.
Допуск: Метрическая резьба 6Н DIN 13-20.
| Подвесные кольца,оцинков. | АО 700 | АО 701 | АО 702 |
|---|---|---|---|
| Высота мм | 28 | 35 | 54 |
| Отверстие мм | 10 | 14 | 28 |
| Резьба | m 6 | m 6 / m 8 m 6 / m 8 / m 10 | |
| Упаковка/штук | 100 | 50 | 50 |
| Подвесные крюки, оцинков. | AH 710 | AH 711 | |
|---|---|---|---|
| Высота мм | 28 | 34 | |
| Отверстие мм | 10 | 13 | |
| Резьба | m 6 | M 6 | |
| Упаковка/штук | 100 | 100 | |
| Крепёжные кольца, оцинк. | BO 716 | BO 718 |
|---|---|---|
| Высота х ширина мм | 40 x 18 | 45 x 24 |
| Отверстие мм | 9 | 12 |
| Резьба | M6 / M8 | M6 / M8 / M10/ M12 |
| Упаковка/штук | 100 | 50 |
| Рабочая нагрузка, т | Разрушающая нагрузка, т | A, мм | B, мм | C, мм | Вес, кг/шт. |
|---|---|---|---|---|---|
| 0.75 | 3.75 | 16 | 21 | 78 | 0.21 |
| 1.0 | 5.0 | 19 | 24 | 82 | 0.28 |
| 1.5 | 7.5 | 23 | 26 | 93 | 0.40 |
| 2.0 | 10.0 | 28 | 27 | 104 | 0.65 |
| 3.0 | 15.0 | 32 | 31 | 119 | 0.94 |
| 5.0 | 25.0 | 40 | 38 | 146 | 1.95 |
| 7.0 | 35.0 | 51 | 48 | 187 | 3.77 |
| 11.0 | 55.0 | 62 | 57 | 230 | 6.80 |
| 15.0 | 75.0 | 72 | 65 | 275 | 9.80 |
| 22.0 | 110.0 | 89 | 85 | 345 | 16.40 |
