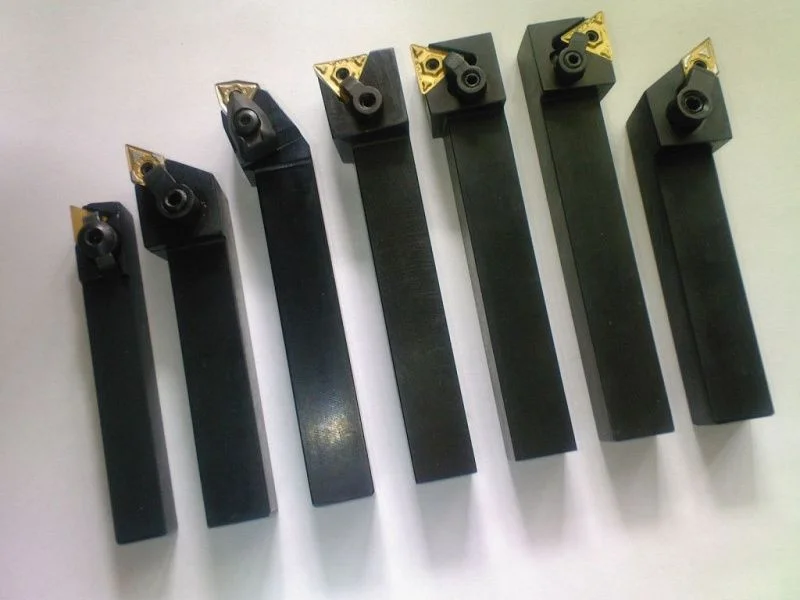

На токарных станках можно выполнять обработку разных видов материалов. Это могут быть металлы, неметаллы и композитные структуры. Независимо от того, что именно установлено в шпинделе, для работы с ним нужен резец, установленный в специальное приспособление. Для выполнения разных типов обработок применяют и разные виды токарных державок. Они отличаются по форме, конструкции и даже принципу работы. Для возможности выявления между ними отличий применяется буквенно-цифровая маркировка.
Что указано в маркировке?
Для позиционирования державок токарных станков была принята общая система обозначений. Но не все приспособления одинаково кодируются производителями. Для разных типов оснасток используют свои общепринятые стандарты и применяются для следующих крепежей резцов:
- внутренние токарные работы;
- наружного точения;
- нарезания резьбы;
- отрезки и нарезки канавок.
Рассмотрим пример кодированной маркировки державок, по которой можно определить не только назначение резцового крепежа, но также узнать такие сведения, как систему креплений, угол смещения, задний угол пластины и др. в зависимости от типа изделия.

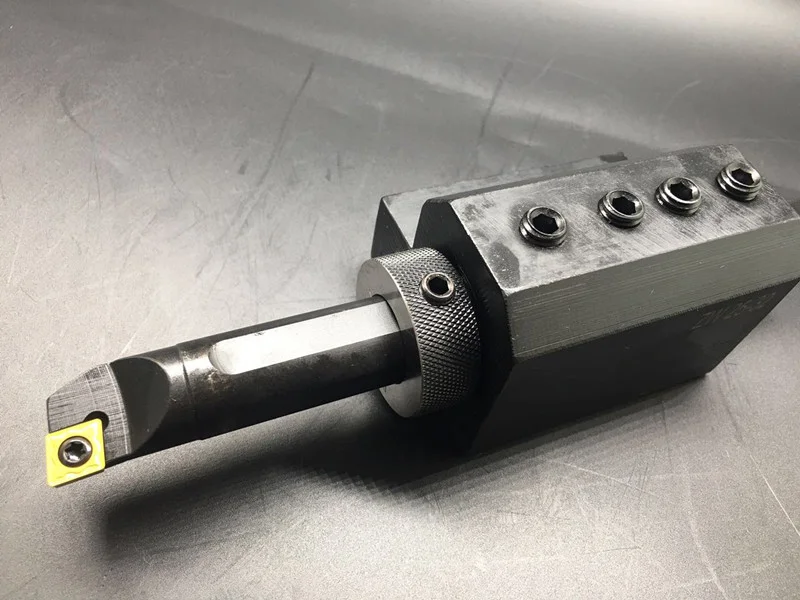

Система обозначений державок для внутренней обработки
Смеха кодировки выглядит следующим образом:
XNX-XXXXXN.
- N – число;
- X – буква.
В данной маркировке могут быть зашифрованы различные данные:
- Тип хвостовика. Это первая буква из латинского алфавита. Производители применят 5 вариантов: A – приспособление выполнено из стали и обладает каналом для охлаждающей жидкости; E – твердосплавное изделие, оснащенное внутренним каналом для СОЖ; C – из твердосплавной стали без охлаждения; S – сталь без охлаждения; X – специальная сталь.
- Размер, отражающий диаметр приспособления для резца.
- Длина. Значение указывается в мм и обозначается буквами H, K, M, N, Q, R, S, T, U, V, что отражает величины от 100 до 400 мм.
- Вариант крепежа. Применяется следующие буквы: M – можно крепить сверх и через отверстие; P – только при помощи отверстия; S – резьбовым способом.
- Показатель формы. Она может быть ромбом (C, D, V), круглой (R), квадратной (S), в форме равностороннего треугольника (T), в форме параллелепипеда (K), многоугольной (W, H, P). Наименьший режущий угол у пластин в форме ромба (35 градусов), наибольший у шестигранника (120 градусов). Всего 10 вариантов.
- Шестая буква указывает на тип угла в планке, применяются следующие обозначения P, U, K, L, Q, G, F.
- Буква указывает на тип заднего угла пластин. Используются символы N, B, C, P.
- Направление вращения шпинделя – R или L.
- Показатель длины режущей кромки.
Расшифровка маркировка креплений для наружной обработки
XXXXX NN XN-N(M)
M – информация, относящаяся к производителю и не имеет отношения к техническим характеристикам изделия.
В кодовом обозначении применены 10 символов, каждый из которых указывает на определенные характеристики:
- Система креплений изделия, которая может быть одно из 6-ти типов: C – верхний прижим; D – повышенная жесткость; M – клиновидный прихват; P – рычажный тип; S – винтовое; H – рычажный захват.
- Форма пластины. Применяется та же система, что и в случае с внутренним креплением.
- Величина главного угла. Указываются стандартизированные значения по системе ISO и обозначаются буквами A, X, C, H, Q.
- Задний угол у пластины, который выбирается в диапазоне от 0 до 11 градусов и маркируется буквами N, B, C, P.
- Тип захвата: R, L и N (нейтральный).
- Следующие четыре цифры указывают на типоразмер токарной державки, который может быть от 32 до 500 мм.
- Последний символ – максимальное отклонение при токарной обработке, применяют буквы Q, F и B.
Державки для нарезания резьбы
Резьбонарезными приспособлениями для крепления резцов можно выполнять как наружные, так и внутренние резьбы. Их кодовое обозначение несколько отличается от предыдущих типов и выглядит следующим образом:
- XXXNNXN.
Маркировка включает следующие элементы:
- Тип крепежа: C (для пластин из керамики), S – винтовой крепеж.
- Резьба: внутренняя (N), наружная (W).
- Направление вращения шпинделя: R или L.
Следующие 3 цифры указывают на высоту, ширину и длину приспособления. Применяется следующий вариант кодировки длины: от 100 до 250 мм (буквы от H до S).
Державки отрезного типа обладают маркировкой, как для наружного точения. Канавочные – как для внутреннего.
Особенности выбора приспособлений для крепления резца
Основными критериями выбора токарной державки является назначение, тип установки и геометрические параметры. Все эти критерии учитываются и подбираются в соответствии с решаемыми операциями на станке. Не менее важным параметром является величина отклонения во время работы, так как из-за этого порой нельзя выдержать точный размер получаемой в процессе обработки заготовки. Она определяется геометрическими параметрами и типом сплава. Немаловажно также правильно выбирать скоростные показатели в процессе обработки, так как из-за некорректно выбранной скорости подачи могут возникать отклонения больше, чем указаны в нормативе.
Кроме описанных видов крепежей для резцов в токарной обработке применяют много других модификаций под те или иные варианты режущих инструментов. Они отличают от специфики выполняемых задач.
