Металлы широко применяются в строительстве, машиностроении, энергетике и множестве других отраслей. Однако их главный недостаток - подверженность коррозии. Воздействие влаги, химических веществ и перепадов температур приводит к разрушению структуры металла, снижению прочности и долговечности конструкций. Чтобы минимизировать эти риски, используются специальные защитные технологии.
Среди них особое место занимают цинк-ламельное покрытие и горячее цинкование. Оба метода позволяют создать барьер, защищающий сталь и сплавы от разрушения. При этом они имеют свои особенности, область применения и технологические отличия. Стоит провести сравнение методов, чтобы понять в чем разница методик и каково их оптимальное применение.

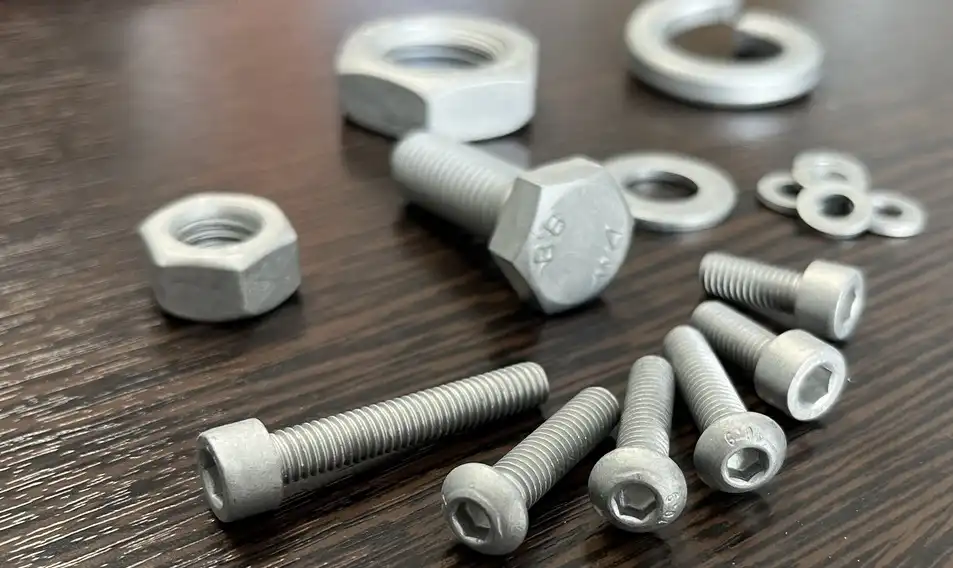

Технология цинк-ламельного покрытия
Цинк-ламельное покрытие относится к современным видам антикоррозионной защиты, разработанным для деталей, работающих в агрессивных средах. Его основа - суспензия из мелких ламелей цинка и алюминия, которые равномерно распределяются в связующем растворе.
При нанесении, подготовка поверхности играет ключевую роль. Металл тщательно очищают от ржавчины, масла и других загрязнений. После этого деталь погружается в раствор с цинковыми ламелями, либо покрытие наносится методом распыления.
Затем следует стадия термообработки: деталь помещают в печь при температуре около 200–300 °C. В этот момент происходит спекание частиц, и на поверхности образуется тонкая, но исключительно прочная пленка. Она работает как многослойный щит — ламельный принцип позволяет перекрывать микротрещины и дефекты, обеспечивая высокую герметичность.
Толщина покрытия может варьироваться от 5 до 25 мкм в зависимости от требований. Несмотря на небольшую толщину, в сравнении с аналогами, защитные свойства оказываются очень высокими: барьер выдерживает длительное воздействие солевого тумана, агрессивных газов и влаги. Отсутствие водорода в процессе исключает риск водородного охрупчивания, что особенно актуально для высокопрочных болтов и ответственных конструкций.
Таким образом, технология основана на нанесении и закреплении тонких цинковых ламелей, которые создают плотный и равномерный барьер. Сочетание химической стойкости, антикоррозионной защиты и механической надежности делает метод востребованным в автомобильной промышленности, авиации, строительстве и других сферах. Разница с прочими методами защиты – ощутимая.
Особенности и преимущества цинк-ламельного покрытия
Цинк-ламельное покрытие имеет ряд характерных преимуществ, выделяющих его в сравнении с прочими способами защиты:
- высокая коррозионная стойкость при небольшой толщине слоя;
- отсутствие водородного охрупчивания;
- равномерное распределение защитного слоя по всей поверхности, включая резьбовые соединения;
- возможность обработки мелких и сложных деталей;
- стойкость к воздействию химических реагентов и солевых растворов.
Использование тонких цинковых ламелей обеспечивает надежную защиту даже при эксплуатации в условиях большой температурной разницы, при воздействии щелочей и кислот.

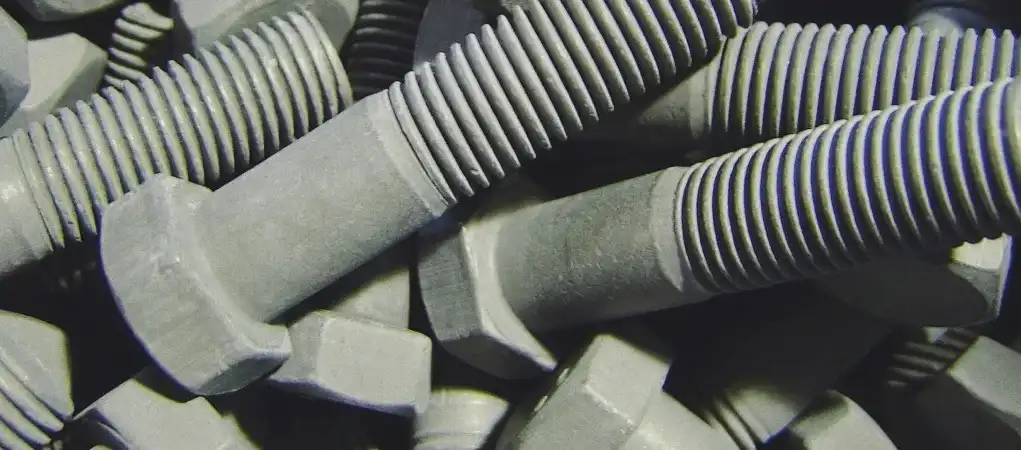

Технология горячего цинкования
Горячее цинкование - один из самых распространённых и проверенных методов защиты стали от коррозии. В отличие от ламельного способа, здесь используется принцип полного погружения изделия в расплавленный металл. Основа метода - нанесение толстого защитного слоя за счёт диффузии цинка в структуру стали.
Процесс начинается с подготовки поверхности. Детали тщательно очищают от окалины, ржавчины, масел и других загрязнений. Затем изделия погружают в расплавленный цинк, температура которого достигает 450–460 °C. При контакте происходит сложная химическая реакция: атомы металла проникают в структуру стали, формируя прочный межслойный барьер. В отличие от цинк-ламельной технологии, здесь защита работает не только как внешний экран, но и как металлургическая связка, которая значительно увеличивает адгезию и долговечность.
Ещё одно отличие — универсальность. Горячее цинкование подходит как для массивных деталей, так и для крупных металлоконструкций: балок, труб, ограждений, элементов мостов и опор линий электропередач, разница габаритов не имеет значения. Метод одинаково эффективен как в промышленном масштабе, так и для единичных изделий.
Особенности и преимущества горячего цинкования
Горячее цинкование обладает рядом характеристик, которые обеспечили ему популярность:
- долговечность защитного слоя (в среднем 30–50 лет эксплуатации без дополнительной обработки – отличный результат в сравнении с аналогами);
- высокая стойкость к механическим повреждениям благодаря значительной толщине;
- универсальность применения для мелких и крупногабаритных конструкций;
- простота массового производства и высокая производительность.
В отличие от ламельного способа, здесь защита работает на глубоком уровне: металл покрывается прочным барьером, который практически невозможно повредить случайными механическими воздействиями.

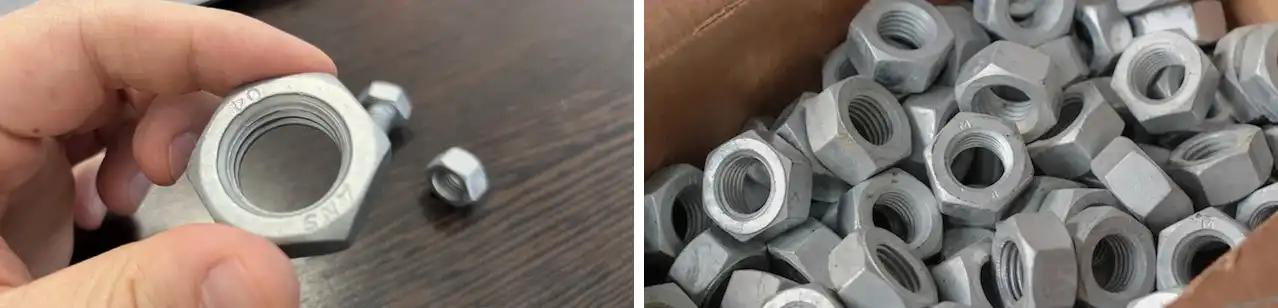

Чем различаются технологии
Чтобы понять, в чём ключевая разница, сравним и рассмотрим основные отличия между цинк-ламельным и горячим цинкованием. Их можно разделить на несколько категорий:
- Толщина слоя. Ламельный метод создаёт плёнку толщиной до 25 мкм, в сравнении с тем, что горячий способ формирует слой от 50 до 150 мкм. Ощутимая разница.
- Принцип защиты. В ламельной технологии работает многослойная структура тонких частиц, а при горячем методе происходит глубокое соединение цинка со сталью.
- Механическая прочность. Толстый слой горячего покрытия более устойчив к ударам и истиранию, в сравнении с тем, что ламельная защита рассчитана на химическую стойкость.
- Применение. Ламельный вариант чаще выбирают для покрытия мелких деталей, болтов и соединений. Горячий способ незаменим для массивных конструкций и сооружений. Разница методов позволяет дополнять их комплексное обработке конструкций.
- Риск охрупчивания. В ламельной технологии полностью исключён водород, поэтому она безопасна для высокопрочных сплавов. При горячем методе такой фактор не актуален, но и он может иметь ограничения для особо тонких изделий.
- Экономическая эффективность. Горячее цинкование выгодно при больших партиях и крупногабаритных изделиях. Ламельный метод целесообразен там, где критична точность размеров и требуется стойкость к химии.
Оба метода имеют свои сильные стороны. Их сравнение показывает, что выбор зависит от условий эксплуатации и задач.

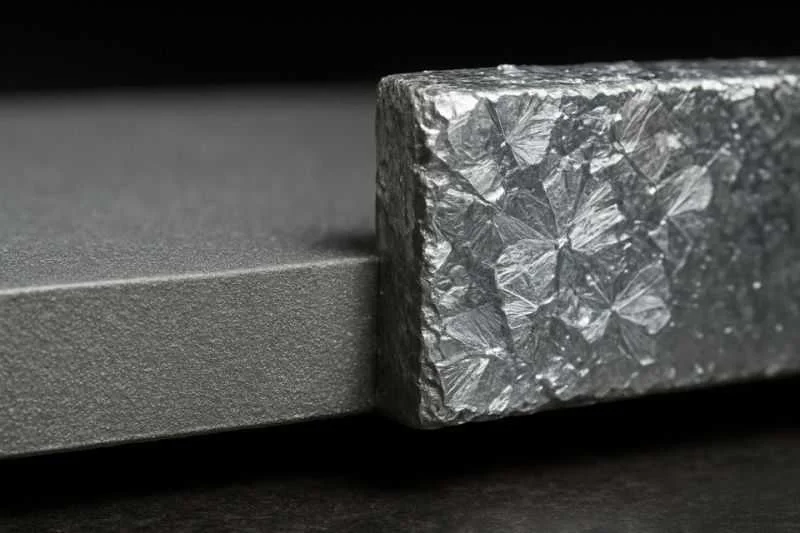

Сравнительная таблица характеристик цинк-ламельного покрытия и горячего цинкования:
| Параметр | Цинк-ламельное покрытие | Горячее цинкование |
|---|---|---|
| Толщина покрытия | 3–12 мкм | 50–150 мкм (иногда до 200 мкм) |
| Температура процесса | 200–300 °C (термообработка) | 450–460 °C (погружение в расплав) |
| Принцип защиты | Барьерный (многослойные ламели) | Металлургическая связка + барьерный слой |
| Адгезия | Высокая, за счёт связующего и спекания | Очень высокая, за счёт диффузии в сталь |
| Водородное охрупчивание | Исключено | Возможен риск при предварительной кислотной обработке |
| Механическая прочность | Средняя (тонкий слой) | Высокая (толстый слой, устойчив к ударам) |
| Химическая стойкость | Очень высокая (к солям, щелочам, кислотам) | Хорошая, но может разрушаться в кислых средах |
| Срок службы | До 15–25 лет (в агрессивных условиях) | 30–50+ лет (в умеренных/атмосферных условиях) |
| Подходит для резьбы | Да, без потери точности | Нет (может нарушить посадку резьбы) |
| Энергозатраты | Ниже | Выше (нагрев до 450°C, большой объём цинка) |
| Экологичность | Более экологично (нет отходов кислотных ванн) | Требует утилизации отходов травления |
Подводя итог
Проведённое сравнение двух методов показывает: и цинк-ламельное покрытие, и горячее цинкование заслуженно считаются одними из наиболее надёжных технологий защиты металлов. Однако их назначение и сферы применения существенно различаются, что и делает разницу.
Цинк-ламельный метод подходит для деталей, где важна высокая химическая стойкость и точность размеров. Благодаря тонкой многослойной структуре ламелей, покрытие равномерно распределяется по поверхности, включая резьбу и труднодоступные зоны. Оно эффективно предотвращает коррозию в условиях постоянного контакта с влагой и агрессивными средами. Ключевым преимуществом становится исключение риска водородного охрупчивания в сравнении с другими технологиями, что критично для болтовых соединений, высокопрочных шпилек, элементов подвески и других ответственных деталей.
Горячий способ нанесения покрытия, напротив, ориентирован на долговечность и универсальность. Толстый слой цинка создаёт надёжный барьер, который способен выдерживать десятилетия эксплуатации даже в тяжёлых климатических условиях. Он оптимален для массивных конструкций: мостов, опор, трубопроводов, фасадных элементов. Именно здесь максимальную ценность имеет механическая прочность и срок службы, а не микронная точность размеров в сравнении с другими технологиями. Таким образом, разница между методами заключается не только в технологии, но и в конечных задачах.
В промышленной практике часто используют оба способа в разных сегментах: автомобилестроение и машиностроение делают ставку на цинк-ламельные покрытия, а строительные компании, энергетика и инфраструктурные проекты полагаются на проверенное временем горячее цинкование. Выбор между методами определяется условиями эксплуатации и требованиями к изделию. Зная эту разницу, инженер или технолог сможет принять грамотное решение и обеспечить металлу надёжную защиту на годы вперёд.
Комментарии к статье
Пока нет комментариев. Будьте первым!
