Действующие стандарты крепежа и материалов из нержавеющей стали устанавливают нормы, правила, свойства, область использования и другие требования. Их целью является грамотное обеспечение монтажных и эксплуатационных условий, безопасности для людей и окружающей среды. Стандарт помогает правильно определить взаимозаменяемые детали, узлы, элементы.
Любая сталь – это неотъемлемые компоненты сплава железа и углерода. Процентное содержание углерода в составе исходного сырья определяет свойства и технические характеристики конечного продукта. Помимо главных составляющих в сплав вводят легирующие элементы (хром, никель, молибден), существенно изменяющие важнейшие свойства металла.
Антикоррозионные марки стальных сплавов отличает малое содержание углерода (менее 1,2%). Хром должен присутствовать в количестве, превышающем 10,5%, плюс никель, молибден и другие добавки. Легирующие компоненты придают стали и изделиям из нее абсолютную стойкость против ржавления, возможность эксплуатации в агрессивных средах, при значительных перепадах температур.
Классификация нержавеющих сплавов для производства крепежа
Ситуация в мире такова, что создание и производство новых марок антикоррозионных сплавов неразрывно связаны с прогрессивными технологическими сферами. Речь идет об авиации, космосе и судостроении. Впереди всегда были СССР (теперь Россия) и США, но из-за политических разногласий каждое государство шло своим путем. В Европе технологическое лидерство было, есть и остается за Германией. Как результат – создание нескольких классификационных систем и стандартов на нержавеющие сплавы:
Обозначение |
Наименование |
ГОСТ |
Государственный стандарт России (СССР) |
DIN |
Немецкий стандарт – Deutsche Industrie Norm |
EN |
Европейские нормы EN10027 |
DIN EN |
Немецкая интерпретация Евроном |
ASTM |
American Society for Testing and Materials (США) |
AISI |
American Iron and Steel Institute (США) |
AFNOR |
Association Francaise de Normalisation |
Наиболее востребованная номенклатура крепежа, которая используется в различных отраслях экономики приведена в следующей таблице с указанием маркировки по трем популярным стандартам и процентного содержания легирующих компонентов:
* |
DIN |
AISI |
ГОСТ |
C |
Mn |
Si |
Cr |
Ni |
Mo |
Ti |
С1 |
14 021 |
420 |
20Х13 |
0,20 |
1,5 |
1,0 |
12,0- |
|
|
|
F1 |
14 016 |
430 |
12Х17 |
0,08 |
1,0 |
1,0 |
16,0- |
|
|
|
A2 |
14 301 |
304 |
12Х18Н9 |
0,07 |
2,0 |
0,75 |
18,0- |
8,0-10,0 |
|
|
14 948 |
304H |
08Х18Н10 |
0,08 |
2,0 |
0,75 |
18,0- |
8,0-10,5 |
|
|
|
14 306 |
304L |
03Х18Н11 |
0,03 |
2,0 |
1,0 |
18,0- |
10,0- |
|
|
|
20,0 |
12,0 |
|||||||||
A3 |
14 541 |
321 |
08Х18Н10Т |
0,08 |
2,0 |
1,0 |
17,0- |
9,0-12,0 |
|
5хС- |
A4 |
14 401 |
316 |
03Х17Н14М2 |
0,08 |
2,0 |
1,0 |
16,0- |
10,0- |
2,0-2,5 |
|
18,0 |
14,0 |
|||||||||
14 435 |
316S |
03Х17Н14М3 |
0,08 |
2,0 |
1,0 |
16,0- |
12,0- |
2,5-3,0 |
|
|
18,0 |
14,0 |
|||||||||
14 404 |
316L |
03Х17Н14М3 |
0,03 |
2,0 |
1,0 |
17,0- |
10,0- |
2,0-3,0 |
|
|
19,0 |
14,0 |
|||||||||
A5 |
14 571 |
316Ti |
08Х17Н13М2Т |
0,08 |
2,0 |
0,75 |
16,0- |
11,0- |
2,0-3,0 |
5хС- |
18,0 |
12,5 |
0,8 |
||||||||
|
14 845 |
310S |
20Х23Н18 |
0,08 |
2,0 |
0,75 |
24,0- |
19,0- |
|
|
26,0 |
21,0 |
В первой графе указано обозначение групп нержавеющих сталей, объединяющих материалы по составу и главным характеристикам:
- Литерой А обозначаются аустенитные марки стали. Цифра рядом означает номер группы. Сплавы А1-А3 содержат хром в количестве 15-20% и никель – от 5 до 15%. Это широко применяемые немагнитные нержавеющие стали, отлично переносящие перепады температур, подвержены сварке. Крепеж из стали данной группы может изготавливаться как горячим, так и холодным способом. В марках А4-А5 помимо хрома и никеля присутствует 2-3% молибдена, существенно повышающего стойкость изделий против ржавления, даже при контакте с кислотами и морской водой. Крепеж из стали этих групп по достоинству оценили в судостроении, нефтегазовой и химической отраслях промышленности, строители мостов и водозаборных сооружений.
- Группа С1 объединяет мартенситные сплавы, обладающие большей твердостью в сравнении с аустенитными. Повышенную прочность приобретают в результате закалки и отпуска. Некоторые виды имеют магнитные свойства. Используются в основном для производства бытовой утвари и режущего инструмента.
- Нержавеющие стали из группы F1 носят название ферритных. Наделены магнитными свойствами.

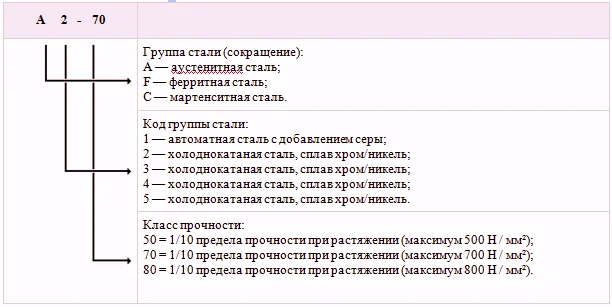

Производители обязаны указывать обозначение группы нержавеющей стали не только в сопроводительных документах, но также на каждом изделии. В исходном составе могут присутствовать специфические легирующие компоненты, придающие материалу особые свойства. Но этот факт является коммерческим секретом предприятия и разглашению не подлежит.
Стандарты и крепеж из нержавеющей стали
Пока наше государство работает по импорту и экспорту обширного сортамента изделий из нержавеющей стали существует необходимость увязки действующих российских стандартов с иностранными и создание новых. За последнее десятилетие разработаны и введены в действие Стандарты Российской Федерации на крепеж из нержавейки с терминологией и маркировкой, аналогичной зарубежным стандартам. К примеру – ГОСТ Р ИСО 3506-2-2009 (http://docs.cntd.ru/document/1200079282).
Аббревиатура международной организации «International Organization for Standardization», говорит о том, что сертифицирована не только продукция, изготовленная по данному стандарту. Сертификат ISO означает наличие полного и всеобъемлющего контроля всех этапов производства, применение новейших технологий, современных способов организации труда и управления рабочими процессами.
Соответствие стандартов ГОСТ, DIN и ISO можно увидеть на примерах крепежа, приведенных в следующей таблице:
Стандарт DIN |
Наименование по DIN и размеры |
Изображение |
Стандарт ГОСТ |
Стандарт ISO |
DIN 1 |
Штифт конический незакалённый, форма В, точёный, конусность 1:50; диаметр от 1 до 10, длина от 8 до 100 |
ГОСТ 3129-70 |
ISO 2339 |
|
DIN 7 |
Штифт цилиндрический, направляющий, диаметр от 1 до 20, длина от 3 до 120 |
ГОСТ 3128-70 |
ISO 2338 |
|
DIN 84 |
Винт с цилиндрической головкой, прямой шлиц, форма А; диаметр от М2 до М10, длина от 3 до 100 |
ГОСТ 1491-80 |
ISO 1207 |
|
DIN 85 |
Винт с цилиндрической скруглённой головкой, прямой шлиц, форма А; диаметр от М1.6 до М10, длина от 3 до 100 |
ГОСТ 17473-80 |
ISO 1580 |
|
DIN 93 |
Шайба стопорная с лапкой для болтов диаметром от М3 до М54 |
ГОСТ 13463-77, ГОСТ 13464-77 |
|
|
DIN 94 |
Шплинт стальной, диаметр от 1 до 13, длина от 6 до 140 |
ГОСТ 397-79 |
ISO 1234 |
|
DIN 95 |
Шуруп по дереву с полупотайной головкой, прямой шлиц; диаметр от 1.6 до 8, длина от 8 до 130 |
ГОСТ 1146-80 |
|
|
DIN 96 |
Шуруп по дереву с полукруглой головкой, прямой шлиц; диаметр от 1.6 до 8, длина от 8 до 150 |
ГОСТ 1144-80 |
|
|
DIN 97 |
Шуруп по дереву с потайной головкой, прямой шлиц; диаметр от 2 до 10, длина от 8 до 180 |
ГОСТ 1145-80 |
|
|
DIN 99 |
Ручка коническая зажимная |
|
|
|
DIN 124 |
Заклепка под молоток стальная с полукруглой головкой, диаметр заклепки от 10 до 36 мм, длина от 30 до 200 мм |
|
ISO 1051 |
|
DIN 125 А |
Шайба плоская, без фаски, форма А; диаметр внутренний от 1.7 до 54 мм |
ГОСТ 11371-78, ГОСТ 9649-78 |
ISO 7089, ISO 7090 |
|
DIN 125 В |
Шайба плоская, с фаской, форма В; диаметр внутренний от 5.3 до 34 мм |
ГОСТ 11371-78, ГОСТ 9649-78 |
ISO 7089, ISO 7090 |
|
DIN 125 |
Шайба плоская HV-300, форма А - без фаски. Шайба изготавливается из высокопрочной стали. |
ГОСТ 11371-78, ГОСТ 9649-78 |
ISO 7089, ISO 7090 |
|
DIN 126 |
Шайба плоская, стальная, диаметр внутренний от 5,5 до 96 |
|
ISO 7091 |
|
DIN 127 |
Шайба пружинная (гровер) форма А - острые кромки, форма В - притупленные кромки; диаметр внутренний от 2 до 100 |
ГОСТ 6402-70 |
|
|
DIN 128 А |
Шайба пружинная одновитковая (гровер), форма А – изогнутая; диаметр внутренний от 2.1 до 36.5 |
|
|
|
DIN 128 В |
Шайба пружинная одновитковая (гровер) форма В – волнистая; диаметр внутренний от 2 до 100 |
|
|
|
DIN 137 А |
Шайба пружинная изогнутая, форма А, диаметр внутренний от 1.3 до 10.5 мм |
|
|
|
DIN 137 В |
Шайба пружинная волнистая, форма В, диаметр внутренний от 3.2 до 25 мм. |
|
|
|
DIN 186 |
Болт к пазам станочным обработанным, Т-образный, неполная резьба, четырехгранный подголовник. M8 - M30, L 20 - 240 |
ГОСТ 13152-67 |
|
|
DIN 188 |
Болт к пазам станочным обработанным, Т-образный, неполная резьба, с носиком M8 - M30, L 20 - 240 |
|
|
|
DIN 258 |
Штифт конический с резьбовой цапфой, конусная часть постоянной длины; конусность 1:50; диаметр от М5 до М16, длина от 40 до 160 |
|
ISO 8992 |
|
DIN 261 |
Болт к пазам T-образный с неполной резьбой, сталь |
|
|
|
DIN 302 |
Заклепка с потайной головкой, диаметр заклепки от 10 до 30 мм, длина от 30 до 200 мм. |
|
ISO 1051 |
|
DIN 315 |
Гайка-барашек, прямоугольные лепестки, американская форма, диаметр от М3 до М20 |
ГОСТ 3032-76 |
|
|
DIN 315 |
Гайка-барашек, с округлыми лепестками, немецкая форма, диаметр от М4 до М20 |
ГОСТ 3032-76 |
|
|
DIN 316 |
Винт барашек с прямоугольными лепестками, американская форма, размеры: диаметр от М3 до М12, длина от 10 до 60 мм |
|
|
|
DIN 316 |
Винт-барашек с округлыми лепестками, немецкая форма, размеры: диаметр от М4 до М12, длина от 16 до 40 мм. |
|
|
|
DIN 404 |
Винт с увеличенной цилиндрической головкой, и радиальными отверстиями, прямой шлиц М3-М6 L4-30 |
|
|
|
DIN 417 |
Винт установочный с цапфой, прямой шлиц M2.5-M20 L3-100 |
ГОСТ 1478-93 |
ISO 7435 |
|
DIN 427 |
Винт установочный (штифт резьбовой), неполная резьба, прямой шлиц M3-M10 L6-45 |
ГОСТ 18746-80 |
EN ISO 2342 |
|
DIN 431 |
Гайка трубная низкая шестигранная с трубной дюймовой резьбой R1/8-R2 |
ГОСТ 15522-70 |
|
|
DIN 432 |
Шайба стопорная с наружным выступом, диаметр внутренний от 4.3 до 40 |
|
|
|
DIN 433 |
Шайба плоская узкая, подкладная для винтов с цилиндрической головкой; диаметр внутренний от 1.7 до 21 |
ГОСТ 10450-78 |
ISO 7092 |
|
DIN 434 |
Шайба косая квадратная клиновая с двойной проточкой, уклон 8%, для швеллеров, D 9-26 |
ГОСТ 10906-78 |
|
|
DIN 435 |
Шайба косая квадратная клиновая с проточкой, уклон 14%, для балок двутавровых, D 9-26 |
ГОСТ 10906-78 |
|
|
DIN 436 |
Шайба квадратная для деревянных конструкций, D 9-56 |
|
ISO 7094 |
|
DIN 438 |
Винт установочный с засверленным концом и прямым шлицем, М3-М10 L3-40 |
ГОСТ 1477-93 |
ISO 7436 |
|
DIN 439 |
Гайка шестигранная низкая, с фаской, крупная резьба; диаметр от М1.6 до М48 |
ГОСТ 5916-70 |
ISO 4035, ISO 4036, ISO 8675 |
|
DIN 439 |
Гайка с левой резьбой, шестигранная, низкая, с фаской, диаметр резьбы от М6 до М36 |
|
ISO 4035, ISO 4036, ISO 8675 |
|
DIN 439 |
Гайка с мелкой резьбой, шестигранная, низкая, с фаской, диаметр резьбы от M8х0.75 до М33х2 |
|
ISO 4035, ISO 4036, ISO 8675 |
|
DIN 440 |
Шайба увеличенная плоская, для деревянных конструкций; форма R - с круглым отверстием, форма V - с квадратным отверстием |
ГОСТ 6958-78 |
ISO 7094 |
|
DIN 442 |
Крышка для укупорки закатыванием стальная, номинальный диаметр от 16 до 50 мм |
|
|
|
DIN 443 |
Крышка для укупорки вдавливанием стальная, диаметр от 8 до 50 мм |
|
|
|
DIN 444 |
Болт высокопрочный откидной; форма В, диаметр от М6 до М36, длина от 30 до 320 |
ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79 |
|
|
DIN 462 |
Шайба стопорная с внутренним выступом (для гайки шлицевой DIN 1804), диаметр внутренний от 6 до 40 |
|
|
|
DIN 463 |
Шайба стопорная с 2 лапками (стопорная шайба с 2 язычками); диаметр внутренний от 3.2 до 54 |
ГОСТ 13463-77, |
|
|
DIN 464 |
Винт с накатанной головкой (с накаткой), нажимной, высокий М3-М10 L 4-50 |
|
|
|
DIN 465 |
Винт с накатанной головкой (с накаткой), с прямым шлицем, нажимной, высокий. М3-М10 L 4-50 |
|
|
|
DIN 466 |
Гайка рифлёная (с накаткой), высокая, нажимная, М2-М10 |
|
|
|
DIN 467 |
Гайка круглая низкая рифленая (с накаткой), М2 - М10 |
|
|
|
DIN 470 |
Шайба запорная стальная, диаметр 10-63 |
|
|
|
DIN 471 |
Кольцо стопорное наружное для вала, нормальное исполнение, форма А; диаметр вала от 3 до 380 |
ГОСТ 13942-86 |
|
|
DIN 472 |
Кольцо стопорное внутреннее для отверстия, нормальное исполнение, форма I; диаметр отверстия от 8 до 360 |
ГОСТ 13943-86 |
|
|
DIN 478 |
Винт установочный с квадратной головкой и буртиком, М6-М24 L16-180 |
ГОСТ 1488-84 |
|
|
DIN 479 |
Винт установочный с квадратной головкой и подголовком, М5 - М24 L10-120 |
ГОСТ 1482-84, |
|
|
DIN 480 |
Винт установочный с квадратной головкой, буртиком и закругленным концом, М 8 -М24 L20-160 |
ГОСТ 1486-84 |
|
|
DIN 508 |
Гайка для Т-образных пазов, М5-М48 |
|
ISO 299 |
|
DIN 525 |
Шпилька приварная с гайкой, резьбовая стальная, М6-М36 |
|
ISO 2339 |
|
DIN 529 |
Болты анкерные форма A, форма B, форма D, форма F |
|
|
|
DIN 529 MU |
Болт анкерный форма С (Шпилька с раздвоенным концом с гайкой) М 8 -М36 L 80 - 1000 |
|
|
|
DIN 546 |
Гайка круглая шлицевая; диаметр от М1.4 до М20 |
ГОСТ 11871-88, |
|
|
DIN 547 |
Гайка круглая с двумя торцевыми отверстиями, диаметр от М3 до М10 |
|
|
|
DIN 548 |
Гайка круглая с радиальными отверстиями, диаметр от М4 до М10 |
|
|
|
DIN 551 |
Винт установочный с прямым шлицем и плоским концом; диаметр от М2 до М20, длина от 4 до 100 |
ГОСТ 1477-93 |
ISO 4766 |
|
DIN 553 |
Винт установочный стопорный с прямым шлицем и острым (коническим) концом; диаметр от М2 до М20, длина от 5 до 100 |
ГОСТ 1476-93 |
ISO 7434 |
|
DIN 555 |
Гайка шестигранная, (аналог DIN 934), диаметр от М5 до М30 |
ГОСТ 5915-70, ГОСТ 5927-70 |
ISO 4034 |
|
DIN 557 |
Гайка квадратная класса С с фаской от М5 до М16 |
|
|
|
DIN 558 |
Болт с шестигранной головкой и полной резьбой (аналог DIN 933), М5-М24 L 10 - 120 |
|
ISO 4018 |
|
DIN 561 |
Болт с шестигранной уменьшенной головкой и цапфой, полная резьба, форма В - со сбегом, кл. прочности 8.8; диаметр от М6 до М36, длина от 10 до 200 |
ГОСТ 1481-84 |
|
|
DIN 562 |
Гайка квадратная низкая класса В; от М2 до М10 |
|
|
|
DIN 564 |
Болт стопорный высокопрочный с шестигранной уменьшенной головкой и заострённой цапфой, полная резьба, форма В - со сбегом, кл. прочности 8.8; диаметр от М6 до М30, длина от 12 до 120 |
|
|
|
DIN 571 |
Шуруп по дереву с шестигранной головкой (сантехнический), производственный класс С; диаметр от 5 до 20, длина от 20 до 300 |
ГОСТ 11473-75 |
|
|
DIN 580 |
Рым-болт кованый с буртиком и канавкой, обработка в ковочном штампе; диаметр от М6 до М100; резьба мелкая, нормальная, дюймовая |
ГОСТ 4751-73 |
ISO 3266 |
|
DIN 582 |
Рым-гайка кованая, обработка в ковочном штампе; диаметр от М6 до М72, резьба мелкая, нормальная, дюймовая |
|
|
|
DIN 601 MU |
Болты с шестигранной головкой (аналог DIN 931), класс точности С, с гайкой, от М6 до М42 L 16 - 600 |
|
ISO 4016 |
|
DIN 603 |
Болт мебельный с полукруглой головкой и квадратным подголовком; производственный класс С; диаметр от М5 до М20, длина от 12 до 260 |
ГОСТ 7802-81 |
ISO 8677 |
|
DIN 604 |
Болт мебельный с потайной головкой и усом, от М6 до М24, длина от 20 до 140 |
|
|
|
DIN 605 |
Болт с потайной головкой и высоким четырехгранным подголовком от М6 до М10, длина от 25 до 100 |
ГОСТ 17673-81 |
|
|
DIN 607 |
Болт с полукруглой головкой и усом, резьба от М8 до М16, длина от 16 до 60 |
ГОСТ 7801-81 |
|
|
DIN 608 |
Болт мебельный с потайной головкой и низким квадратным подголовком; диаметр от М8 до М16, длина от 25 до 80 |
|
|
|
DIN 609 |
Болт стяжной призонный шестигранный с длинной резьбовой цапфой, с мелкой и крупной резьбой |
|
|
|
DIN 610 |
Болт стяжной призонный с шестигранной головкой и короткой резьбовой цапфой от М8 до М36, длина от 25 до 200 |
|
|
|
DIN 653 |
Винт прижимной низкий с накатанной головкой от М3 до М10, длина от 6 до 50 |
|
|
|
DIN 660 |
Заклепка под молоток с полукруглой головкой, диаметр от 2 до 10 мм |
ГОСТ 10299-80 |
ISO 1051 |
|
DIN 661 |
Заклепка под молоток с потайной головкой, диаметр от 2 до 10 мм |
ГОСТ 10300-80 |
ISO 1051 |
|
DIN 662 |
Заклепка с полупотайной головкой номинальным диаметром от 2 до 8 мм |
ГОСТ 10301-80 |
ISO 1051 |
|
DIN 674 |
Заклепка с полукруглой низкой головкой номинальным диаметром от 1,4 до 6 мм |
ГОСТ 10302-80 |
ISO 1051 |
|
DIN 675 |
Заклепка с плоской потайной головкой номинальными диаметрами от 3 до 5 мм |
|
ISO 1051 |
|
DIN 703 |
Кольцо установочное с гнездом для винта, внутренний диаметр от 24 до 120 мм |
|
|
|
DIN 705 A |
Кольцо установочное стальное, форма А, без установочного винта, второй зажимной винт для размеров 70-80 мм, диаметры: от 4 до 80 мм. |
|
|
|
DIN 705 B |
Кольцо установочное стальное с отверстием под конический штифт, форма В, диаметры: от 5 до 100 мм. |
|
|
|
DIN 741 |
Зажим для троса с двумя шестигранными гайками, форма В; для троса диаметром от 3 до 40 мм. |
|
|
|
DIN 763 |
Цепь грузовая стальная сварная длиннозвенная; диаметр от 2.0 до 13.0; рабочая нагрузка от 45 до 1650 кг |
|
|
|
DIN 766 |
Цепь грузовая стальная сварная короткозвенная; диаметр от 3 до 16; нагрузка от 75 до 2500 кг |
|
|
|
DIN 787 |
Винт для Т-образных пазов |
|
ISO 299 |
|
DIN 792 |
Болт с потайной цилиндрической головкой и усом |
|
|
|
DIN 797 |
Болт анкерный фундаментный, М24 - М100 |
|
|
|
DIN 798 |
Гайка анкерная квадратная оцинкованная для анкерных болтов, М24 - М100 |
|
|
|
DIN 835 |
Шпилька резьбовая, ввинчиваемый конец ~ 2d, М6 - М16 |
ГОСТ 22038-76 |
|
|
DIN 905 |
Ключ для болтов с внутренним четырёхгранником 11 мм |
|
|
|
DIN 906 |
Пробка (заглушка) резьбовая коническая с внутренним шестигранником |
ОСТ 2С98-3-73 |
|
|
DIN 908 |
Пробка (заглушка) резьбовая цилиндрическая с фланцем и внутренним шестигранником |
ОСТ 2С98-4-73 |
|
|
DIN 909 |
Пробка (заглушка) резьбовая коническая с шестигранной головкой, резьба метрическая мелкая или дюймовая |
|
|
|
DIN 910 |
Пробка (заглушка) резьбовая с фланцем и шестигранной головкой |
|
|
|
DIN 911 |
Ключ шестигранный |
|
ISO 2936 |
|
DIN 912 |
Винт с цилиндрической головкой и внутренним шестигранником под ключ, полная и неполная резьба; диаметр от М2,5 до М64, длина от 4 до 600 |
ГОСТ 11738-84 |
ISO 4762, ISO 21269 |
|
DIN 913 |
Винт установочный с внутренним шестигранником и плоским концом; диаметр от М3 до М24, длина от 3 до 160 |
ГОСТ 11074-93 |
ISO 4026 |
|
DIN 914 |
Винт установочный стопорный с внутренним шестигранником и заострённым (коническим) концом; диаметр от М2,5 до М24, длина от 3 до 100 |
ГОСТ 8878-93 |
ISO 4027 |
|
DIN 915 |
Винт установочный с внутренним шестигранником и цилиндрическим концом (цапфой); диаметр от М3 до М24, длина от 3 до 140 |
ГОСТ 11075-93 |
ISO 4028 |
|
DIN 916 |
Винт установочный с внутренним шестигранником и засверленным остриём; диаметр от М2,5 до М24, длина от 3 до 60 |
ГОСТ 28964-91 |
ISO 4029 |
|
DIN 917 |
Гайка колпачковая шестигранная глухая низкая; от М3 до М48 |
|
|
|
DIN 920 |
Винт с уменьшенной цилиндрической головкой и прямым шлицем, от М1,6 до М10 |
|
|
|
DIN 921 |
Винт с большой плоской цилиндрической головкой и прямым шлицем от М2 до М10 длина от 3 до 30 |
|
|
|
DIN 922 |
Винт с плоской уменьшенной головкой и цилиндрической цапфой, от М1,4 до М10 |
|
|
|
DIN 923 |
Винт ступенчатый установочный с цилиндрической головкой и прямым шлицем, от М2 до М10, длина от 1,6 до 25 |
|
|
|
DIN 924 |
Винт с полупотайной головкой со шлицем и цапфой |
|
|
|
DIN 925 |
Винт с потайной головкой со шлицем и цапфой |
|
|
|
DIN 926 |
Винт без головки со шлицем и цапфой, от М1 до М6 |
|
|
|
DIN 927 |
Винт с цилиндрической цапфой и шлицем, от М1 до М6 |
|
|
|
DIN 928 |
Гайка квадратная приварная от М3 до М16 |
|
|
|
DIN 929 |
Гайка шестигранная приварная от М3 до М16 |
|
|
|
DIN 931 |
Болт с шестигранной головкой с метрической неполной резьбой от М6 до М56 длина от 35 до 380 |
ГОСТ 7798-70, ГОСТ 7805-70 |
ISO 4014 |
|
DIN 933 |
Болт с шестигранной головкой с метрической мелкой и очень мелкой полной резьбой от М4 до М42, длина от 6 до 240 мм |
ГОСТ 7798-70, ГОСТ 7805-70 |
ISO 4017 |
|
DIN 933 |
Болт с шестигранной головкой, прямой шлиц, полная резьба М5, М6, М8, длина от 8 до 40 мм |
ГОСТ 7798-70, ГОСТ 7805-70 |
ISO 4017 |
|
DIN 934 |
Гайка шестигранная с крупной резьбой, оцинкованная, высокопрочная от М1,6 до М140 |
ГОСТ 5915-70, ГОСТ 5927-70 |
ISO 4032, ISO 8673 |
|
DIN 934 |
Гайка шестигранная с мелкой резьбой, оцинкованная, высокопрочная от M8х1 до M36х3 |
ГОСТ 5915-70, ГОСТ 5927-70 |
ISO 4032, ISO 8673 |
|
DIN 934 |
Гайка шестигранная с левой резьбой, оцинкованная, высокопрочная от M5li до M30li |
ГОСТ 5915-70, ГОСТ 5927-70 |
ISO 4032, ISO 8673 |
|
DIN 935 |
Гайка корончатая, до М10 - прорезная, под шплинт шестигранная от М4 до М100 |
ГОСТ 5918-73, ГОСТ 5932-73 |
EN ISO 7035, 7036, 7037 |
|
DIN 936 |
Гайка шестигранная низкая от М8 до М64 |
ГОСТ 5916-70 |
ISO 4035, ISO 8675 |
|
DIN 937 |
Гайка корончатая низкая, до М10 - прорезная, шестигранная, от М6 до М52 |
ГОСТ 5932-73, ГОСТ 5919-73 |
EN ISO 7038 |
|
DIN 938 |
Шпилька резьбовая, ввинчиваемый конец ~ 1d , диаметр от М5 до М36, длина от 16 до 200 |
ГОСТ 22033-76 |
|
|
DIN 939 |
Шпилька резьбовая, ввинчиваемый конец ~ 1.25d , диаметр от М6 до М36, длина от 16 до 220 |
ГОСТ 22034-76, ГОСТ 22035-76 |
|
|
DIN 940 |
Шпилька резьбовая, ввинчиваемый конец ~ 2.5d , диаметр М8 до М20, длина от 25 до 150 мм |
|
|
|
DIN 960 |
Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, неполная резьба; диаметр от М8 до М42, длина от 30 до 300 |
|
ISO 8765, ISO 8676 |
|
DIN 961 |
Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, полная резьба; диаметр от М2 до М16, длина от 10 до 300 |
|
ISO 8676 |
|
DIN 962 |
Болт с шестигранной головкой и отверстием для шплинта |
|
ISO 7378, ISO 8991 |
|
DIN 963 |
Винт с потайной головкой, оцинкованный, прямой шлиц, форма А; диаметр от М1.6 до М12, длина от 4 до 100 |
ГОСТ 17475-80 |
ISO 2009 |
|
DIN 964 |
Винт с полупотайной головкой, прямой шлиц, форма А; диаметр от М2 до М10, длина от 4 до 100 |
ГОСТ 17474-80 |
ISO 2010 |
|
DIN 965 |
Винт с потайной головкой, оцинкованный, крестообразный шлиц ( Ph или Pz ); диаметр от М2 до М10, длина от 5 до 100 мм |
ГОСТ 17475-80 |
ISO 7046-1, ISO 7046-2 |
|
DIN 965 |
Винт с потайной головкой Torx, оцинкованный; диаметр от М4 до М6, длина от 12 до 30 мм |
ГОСТ 17475-80 |
ISO 7046-1, ISO 7046-2 |
|
DIN 966 |
Винт с полупотайной головкой, крестообразный шлиц PН; диаметр от М2.5 до М10, длина от 4 до 100 |
ГОСТ 17474-80 |
ISO 7047 |
|
DIN 966 |
Винт с полупотайной головкой, крестообразный шлиц PZ; диаметр от М2 до М6, длина от 3 до 100 |
ГОСТ 17474-80 |
ISO 7047 |
|
DIN 967 |
Винт полусфера с прессшайбой, с крестообразным шлицем и метрической полной резьбой |
ГОСТ 11644-75 |
|
|
DIN 968 |
Шуруп саморез с полукруглой головкой с буртиком и крестообразным шлицем для листового металла |
|
|
|
DIN 970 |
Гайка шестигранная с метрической и дюймовой резьбой |
|
ISO 4032 |
|
DIN 971 |
Гайка шестигранная с метрической мелкой резьбой |
|
ISO 8673, ISO 8674 |
|
DIN 975 |
Шпилька резьбовая оцинкованная метровая с метрической резьбой по всей длине от М2 до М56, длина 1000 и 2000 мм |
|
|
|
DIN 976-1 |
Шпилька (штанга) резьбовая, оцинкованная, нержавеющая, метровая с метрической резьбой, диаметр М2 до М42, длина 1000, 2000, 3000 мм. Вместо бывшего DIN 975. |
|
|
|
DIN 976-1 |
Шпилька резьбовая с метрической полной резьбой, форма В, оцинкованная, нержавеющая, диаметр М6 до М16, длина от 25 до 300 мм |
|
|
|
DIN 976 |
Резьбовая шпилька (GS), с метрической резьбой по всей длине, диаметр от М6 до М20, длина от 40 до 300 мм |
|
|
|
DIN 977 |
Гайка шестигранная приварная с фланцем |
|
ISO 21670 |
|
DIN 979 |
Гайка корончатая низкая с крупным и мелким шагом резьбы, диаметр от М8 до М52 |
|
ISO 7038 |
|
DIN 980 |
Гайка шестигранная самоконтрящаяся со скошенными краями, диаметр от М4 до М36 |
|
ISO 7042, ISO 10513 |
|
DIN 981 |
Гайка круглая шлицевая используется с многолапчатой шайбой DIN 5406 |
|
|
|
DIN 982 |
Гайка шестигранная самоконтрящаяся, самостопорящаяся, высокая, с неметаллическим (нейлоновым) вкладышем, диаметр от М4 до М30 |
|
ISO 7040, ISO 10512 |
|
DIN 983 |
Кольцо стопорное пружинное наружное с лапками для вала |
|
|
|
DIN 984 |
Кольцо стопорное пружинное внутреннее с лапками для отверстия |
|
|
|
DIN 985 |
Гайка шестигранная самоконтрящаяся, самостопорящаяся, низкая, оцинкованная, с нейлоновым вкладышем; диаметр от М2,5 до М56 |
|
ISO 10511 |
|
DIN 986 |
Гайка шестигранная колпачковая самоконтрящаяся, самостопорящаяся, диаметр от М4 до М20 |
|
|
|
DIN 988 |
Шайба регулировочная, плоская, подгоночная калиброванная диаметр внутренний от 4 до 110, диаметр наружный от 8 до 140, толщина от 0.1 до 2 |
|
|
|
DIN 1052 |
Шайба плоская увеличенная подкладная для соединений деревянных элементов, внутренний диаметр от 14 до 27 мм |
|
|
|
DIN 1142 |
Зажим троса, каната металлический стальной с двумя шестигранными гайками, тяжелое исполнение. |
|
|
|
DIN 1433 |
Палец цилиндрический |
|
|
|
DIN 1434 |
Палец цилиндрический с уменьшенной головкой |
|
|
|
DIN 1435 |
Палец цилиндрический с головкой |
|
|
|
DIN 1436 |
Палец цилиндрический с головкой |
|
|
|
DIN 1440 |
Шайба плоская усиленная под палец, диаметр от М3 до М100 |
|
ISO 8738 |
|
DIN 1441 |
Шайба плоская под палец, диаметр от М5 до М102 |
|
|
|
DIN 1443 |
Штифт цилиндрический без головки, А - без отверстий под шплинты, В - с отверстиями под шплинты |
|
ISO 2340 |
|
DIN 1444 |
Штифт цилиндрический с головкой, А - с отверстием под шплинт, В - без отверстия под шплинт |
|
ISO 2341 |
|
DIN 1445 |
Болт с головкой и резьбовой цапфой |
|
|
|
DIN 1469 |
Штифт просечной цилиндрический с шейкой |
|
|
|
DIN 1470 |
Штифт цилиндрический насечённый, насечки параллельные по всей длине штифта с направляющей частью, диаметр от 1 до 25, длина от 4 до 160 |
|
ISO 8739 |
|
DIN 1471 |
Штифт конический насеченный по всей длине, диаметр от 1 до 25, длина от 4 до 160 |
|
ISO 8744 |
|
DIN 1472 |
Штифт конический насеченный на половину от всей длины, диаметр от 1 до 25, длина от 4 до 160 |
|
ISO 8745 |
|
DIN 1473 |
Штифт цилиндрический с тремя насечками по всей длине и фаской; диаметр от 1 до 25, длина от 4 до 160 |
|
ISO 8740 |
|
DIN 1474 |
Штифт забивной цилиндрический насеченный с насечкой 1/2 длины с утолщением |
|
ISO 8741 |
|
DIN 1475 |
Штифт цилиндрический насеченный с насечкой посредине 1/3 длины |
|
ISO 8742 |
|
DIN 1476 |
Штифт (заклепка) цилиндрический с полукруглой головкой и насечкой по всей длине; диаметр от 1,4 до 6, длина от 3 до 30 |
|
ISO 8746 |
|
DIN 1477 |
Штифт с потайной головкой насечённый по всей длине; диаметр от 1,4 до 6, длина от 3 до 25 |
|
ISO 8747 |
|
DIN 1478 |
Талреп закрытый. Варианты: крюк-петля (А), петля-петля (В), крюк-крюк (С), вилка-вилка (GE). Диаметр резьбы от М6 до М50, длина корпуса от 100 до 400 мм, допустимая нагрузка от 0,2 до 11 т. |
|
|
|
DIN 1479 |
Гайка (муфта) стяжная стальная шестигранная, диаметр от М6 до М36 |
|
|
|
DIN 1480 SPRH |
Талреп открытый, крюк - кольцо, диаметр резьбы от М6 до М56 |
|
|
|
DIN 1480 SPRR |
Талреп открытый, кольцо - кольцо, диаметр резьбы от М6 до М56 |
|
|
|
DIN 1480 SPHH |
Талреп открытый, крюк - крюк, диаметр резьбы от М6 до М56 |
|
|
|
DIN 1481 |
Штифт пружинный цилиндрический, разрезной, трубчатый с фаской, диаметр от 1 до 50, длина от 4 до 200 |
ГОСТ 14229-93 |
ISO 8752 |
|
DIN 1587 |
Гайка шестигранная колпачковая высокая; диаметр от М3 до М36 |
ГОСТ 11860-85 |
|
|
DIN 1624 |
Гайка мебельная забивная (врезная), диаметр от М4 до М10, длина от 6 до 13 мм |
|
|
|
DIN 1804 |
Гайка круглая шлицевая (гайка с прорезью), диаметр резьбы от М6 до М200 |
ГОСТ 11871-88 |
|
|
DIN 1816 |
Гайка круглая с радиальными отверстиями для штифтов и метрической мелкой резьбой от М8х1 до M125х2 |
ГОСТ 6393-73 |
|
|
DIN 2093 |
Пружина (шайба) тарельчатая усиленная (исп.А), нормальная (исп. В), облегчённая (исп. С), диаметр внутренний от 3.2 до 51, диаметр наружный от 8 до 100, толщина от 0.3 до 7 |
ГОСТ 3057-90 |
|
|
DIN 2510-5 |
Гайка шестигранная нержавеющая для шпилек с утонченным стержнем; диаметр от М12 до M180х8. |
|
|
|
DIN 3017-1 |
Хомут червячный ленточный для шлангов, металлический, нержавеющий стальной, диапазон зажима от 8 до 100 мм. |
|
|
|
DIN 3055 |
Трос стальной оцинкованный 6х7+FC |
|
|
|
DIN 3060 |
Трос стальной оцинкованный круглопрядный 6х19+FC |
ГОСТ 3070-88 |
|
|
DIN 3061 |
Канат (трос) стальной многопрядный двойной свивки конструкции 8х19F(1+6+6F+12)+7х7(1+6) |
|
|
|
DIN 3570 |
Хомут U-образный (болт-скоба), трубный, металлический, нержавеющий стальной, форма А, без гаек. |
|
|
|
DIN 5406 |
Шайба многолапчатая используется с гайкой DIN 981; диаметр внутренний от 10 до 280 мм, диаметр наружный от 21 до 362 мм |
ГОСТ 11872-89 |
|
|
DIN 5587 |
Гайка шестигранная высокая, нержавеющая, с фаской; диаметр от М3 до M56 |
|
|
|
DIN 5685 |
Цепь сварная общего назначения, А - короткозвенная, C - длиннозвенная |
|
|
|
DIN 5686 |
Цепь крученая стальная оцинкованная |
|
|
|
DIN 6303 |
Гайка с накаткой, диаметр резьбы от М5 до М12 |
|
|
|
DIN 6319 |
Шайба сферическая, форма С |
ГОСТ 13438-68 |
|
|
DIN 6319 |
Шайба коническая, форма D (с внутренним конусом) |
|
|
|
DIN 6325 |
Штифт цилиндрический закалённый, шлифованный; диаметр от 2 до 20, длина от 5 до 120 |
ГОСТ 3128-70 |
ISO 8734 |
|
DIN 6330 |
Гайка шестигранная высокая М6-М48 |
ГОСТ 15523-70 |
|
|
DIN 6331 |
Гайка шестигранная высокая с фланцем, высота = 1,5 диаметра, М6-М48 |
|
|
|
DIN 6332 |
Шпилька стопорная с упорной цапфой |
|
|
|
DIN 6334 |
Гайка втулка шестигранная удлиненная высота = 3 диаметра, М6 - М20 |
|
|
|
DIN 6340 |
Шайба плоская усиленная закалённая |
|
|
|
DIN 6796 |
Шайба пружинная тарельчатая, зажимная, упругая для болтовых резьбовых соединений; диаметр внутренний от 2.2 до 31, диаметр наружный от 5 до 70 |
ГОСТ 13439-68 |
|
|
DIN 6797 А |
Шайба зубчатая упругая, форма А (внешние зубцы); диаметр внутренний от 2.2 до 31; |
|
|
|
DIN 6797 I |
Шайба зубчатая упругая форма I (внутренние зубцы); диаметр внутренний от 2.2 до 31 |
ГОСТ 10462-81 |
|
|
DIN 6797 V |
Шайба зубчатая упругая форма V (вогнутая); диаметр внутренний от 3.2 до 12.5 |
ГОСТ 10464-81 |
|
|
DIN 6798 A |
Шайба стопорная оцинкованная с упругими зубцами, Форма А (внешние зубцы) |
ГОСТ 10463-81 |
|
|
DIN 6798 J |
Шайба стопорная оцинкованная с упругими зубцами, Форма J (внутренние зубцы); диаметр внутренний от 2.2 до 31 |
ГОСТ 10462-81 |
|
|
DIN 6798 V |
Шайба стопорная оцинкованная с упругими зубцами, Форма V (вогнутая), диаметр внутренний от 3.2 до 12.5 |
ГОСТ 10464-81 |
|
|
DIN 6799 |
Шайба стопорная (упорная быстросъёмная); для вала диаметром от 2 до 38 |
ГОСТ 11648-75 |
|
|
DIN 6884 |
Шпонка клиновая с головкой и без головки, с лыской |
|
ISO 2492 |
|
DIN 6885-1 |
Шпонка призматическая, высокая, форма А |
ГОСТ 23360-78 |
|
|
DIN 6887 |
Шпонка клиновая врезная с головкой и без головки |
|
ISO 774 |
|
DIN 6888 |
Шпонка сегментная |
ГОСТ 24071-97 |
ISO 3912 |
|
DIN 6899 |
Коуш такелажный стальной для волокнистых канатов |
|
|
|
DIN 6900 |
Винты с невыпадающими шайбами (комбинированные) |
|
|
|
DIN 6901 |
Винты самонарезающие с невыпадающими плоскими шайбами (комбинированные) |
|
|
|
DIN 6902 |
Винты с невыпадающими плоскими шайбами |
|
|
|
DIN 6904 |
Винты с невыпадающими пружинными шайбами |
|
|
|
DIN 6905 |
Винты с невыпадающими пружинными шайбами |
|
|
|
DIN 6906 |
Винты с невыпадающими шайбами с пружинными зубьями |
|
|
|
DIN 6907 |
Винты с невыпадающими стопорными шайбами с зубьями |
|
|
|
DIN 6908 |
Винты с невыпадающими зажимными шайбами |
|
|
|
DIN 6911 |
Ключ торцевой для внутреннего шестигранника с направляющей двухсторонний изогнутый |
|
|
|
DIN 6912 |
Винт с низкой цилиндрической головкой и шестигранным углублением под ключ, диаметр от М4 до М30, длина от 6 до 180 мм |
|
|
|
DIN 6913 |
Шайба пружинная с защитным пояском (кожухом), стальная |
|
|
|
DIN 6914 |
Болт с шестигранной головкой с увеличенным размером под ключ для высоконагруженных резьбовых соединений (HV); диаметр от М12 до М36, длина от 30 до 240 |
ГОСТ 22353-77 |
ISO 7412 |
|
DIN 6915 |
Гайка шестигранная высокопрочная с увеличенным размером под ключ для высоконагруженных резьбовых соединений (HV), диаметр от М12 до М36 |
|
ISO 7414 |
|
DIN 6916 |
Шайба закалённая круглая для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций, диаметр внутренний от 13 до 37, диаметр наружный от 24 до 66, толщина от 3 до 6 |
|
ISO 7416 |
|
DIN 6917 |
Шайба косая квадратная клиновая с проточкой (14 Grad) для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций |
|
|
|
DIN 6918 |
Шайба косая квадратная клиновая с двумя проточками (8 Grad) для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций |
|
|
|
DIN 6921 |
Болт высокопрочный с шестигранной головкой и фланцем; диаметр от М6 до М20, длина от 20 до 120 |
|
ISO 8100, ISO 8102 |
|
DIN 6922 |
Болт высокопрочный с шестигранной головкой и фланцем с увеличенной длиной резьбы |
|
ISO 4162, ISO 8104 |
|
DIN 6923 |
Гайка шестигранная с фланцем; диаметр от М5 до М20 |
|
ISO 4161, ISO 10663 |
|
DIN 6924 |
Гайка шестигранная, самоконтрящаяся c неметаллическим вкладышем |
|
ISO 7040, ISO 10512 |
|
DIN 6925 |
Гайка шестигранная самоконтрящаяся цельнометаллическая |
|
ISO 7042, ISO 10513 |
|
DIN 6926 |
Гайка шестигранная с фланцем и контрящим пластиковым вкладышем; диаметр от М4 до М20 |
|
ISO 7043, ISO 12125 |
|
DIN 6927 |
Гайка шестигранная с фланцем, самоконтрящаяся, самостопорящаяся, цельнометаллическая; диаметр от М6 до М20 |
|
ISO 7044, ISO 12126 |
|
DIN 7337 |
Заклепка вытяжная стальная нержавеющая (тяговая комбинированная) с плоской головкой, диаметр от 3.0 до 5 мм, толщина скрепляемых материалов от 1 до 20 мм |
|
ISO 14589, ISO 15977 - 15984, ISO 16582 - 16584 |
|
DIN 7338A |
Заклепка для накладок тормозной колодки и для накладок сцепления |
|
|
|
DIN 7338B |
Заклепка для накладок тормозной колодки и для накладок сцепления |
|
|
|
DIN 7338C |
Заклепка для накладок тормозной колодки и для накладок сцепления |
|
|
|
DIN 7343 |
Штифт цилиндрический спиральный с 2-мя фасками усиленный |
|
ISO 8750 |
|
DIN 7346 |
Штифт пружинный цилиндрический с прорезью, диаметр от 2 до 50, длина от 8 до 100 |
|
ISO 13337 |
|
DIN 7349 |
Шайба плоская увеличенная, усиленная; диаметр внутренний от 3,2 до 37, диаметр наружный от 9 до 68 мм, толщина от 1 до 10 |
|
|
|
DIN 7380 |
Винт высокопрочный с полукруглой головкой и внутренним шестигранником |
|
ISO 7380 |
|
DIN 7500 |
Винты резьбовыдавливающие Taptite (самонарезающие) из оцинкованной или нержавеющей стали, метрическая резьба. |
|
|
ISO 7085 |
DIN 7500 C |
Винт самонарезающий, резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz |
|
|
|
DIN 7500 D |
Винт самонарезающий, резьбовыдавливающий Taptite, шестигранная головка с фланцем |
|
|
|
DIN 7500 M |
Винт самонарезающий, резьбовыдавливающий Taptite, потайная головка шлиц Pz |
|
|
|
DIN 7504 К |
Винт шуруп самонарезающий с шестигранной головкой с фланцем |
|
|
|
DIN 7504 K |
Шуруп саморез с длинным буром, шестигранная головка с фланцем |
|
|
|
DIN 7504 M (N) |
Винт шуруп самонарезающий с полукруглой уменьшенной головкой |
|
|
|
DIN 7504 P |
Винт шуруп самонарезающий с потайной головкой |
|
|
|
DIN 7513 A |
Винт самонарезающий с шестигранной головкой, диаметр от 3 до 8, длина от 8 до 50 |
|
|
|
DIN 7513 B |
Винт самонарезающий с цилиндрической головкой, диаметр от 2,5 до 8, длина от 6 до 50 |
|
|
|
DIN 7513 F |
Винт самонарезающий с потайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 |
|
|
|
DIN 7513 G |
Винт самонарезающий с полупотайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 |
|
|
|
DIN 7516 |
Винт самонарезающий с крестообразным шлицем Ph, форма А - линзообразная головка, форма D - потайная головка, форма E - полупотайная головка. |
ГОСТ 10621-80 |
|
|
DIN 7603 |
Кольцо уплотнительное медное; диаметр внутренний от 4 до 75, диаметр наружный от 8 до 84, толщина от 1.0 до 2.5 |
|
|
|
DIN 7604 |
Пробка (заглушка) резьбовая с шестигранной головкой и фланцем |
|
|
|
DIN 7964 |
Винт невыпадающий |
ГОСТ 10337-80, ГОСТ 10338-80 |
|
|
DIN 7965 |
Муфта мебельная со шлицем, гайка с внешней резьбой |
|
|
|
DIN 7967 |
Гайка стопорная самоконтрящаяся пружинная М4 - М52 |
|
|
|
DIN 7969 MU |
Винт с потайной головкой со шлицем и с шестигранной гайкой, диаметр от 10 до 24, длина от 20 до 160 |
|
|
|
DIN 7971 |
Саморез шуруп, винт самонарезающий по дереву с цилиндрической головкой со шлицем и полной резьбой диаметр от 2,2 до 8, длина от 6,5 до 70 |
|
ISO 1481 |
|
DIN 7972 |
Саморез шуруп, винт самонарезающий по дереву с потайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 |
|
ISO 1482 |
|
DIN 7973 |
Саморез шуруп, винт самонарезающий по дереву с полупотайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 |
|
ISO 1483 |
|
DIN 7976 |
Саморез шуруп для тонких металлических листов, шестигранная головка, форма С - заострён; диаметр от 2,2 до 8, длина от 6.5 до 70 |
|
ISO 1479 |
|
DIN 7977 |
Штифт конический с резьбовой цапфой постоянной длины; диаметр от М5 до М30, длина от 40 до 220 |
|
ISO 8737 |
|
DIN 7978 |
Штифт конический с внутренней резьбой; диаметр от 6 до 40, длина от 16 до 140 |
ГОСТ 9464-79 |
ISO 8736 |
|
DIN 7979 |
Штифт цилиндрический с внутренней резьбой; диаметр от 5 до 40, длина от16 до 140 |
|
ISO 8733, ISO 8735 |
|
DIN 7980 |
Шайба пружинная гровер для винтов с цилиндрической головкой; внутренний диаметр от 3 до 48 |
|
|
|
DIN 7981 |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полукруглая (линзообразная) головка; диаметр от 2.2 до 8, длина от 6.5 до 70, форма С - с заостренным концом |
ГОСТ 10621-80, ГОСТ 1144-80 |
ISO 7049 |
|
DIN 7981 |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, профиль Torx, полукруглая (цилиндрическая со сферой) головка, форма С - с заостренным концом |
ГОСТ 10621-80, ГОСТ 1144-80 |
ISO 7049 |
|
DIN 7982 |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, потайная головка, форма С - заострён; диаметр от 2.2 до 6.3, длина от 6.5 до 70 |
ГОСТ 10619-80, ГОСТ 1145-80 |
ISO 7050 |
|
DIN 7983 |
Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полупотайная головка, форма С - заострён; диаметр от 2.2 до 6.3, длина от 6.5 до 70 |
ГОСТ 10620-80, ГОСТ 1146-80 |
ISO 7051 |
|
DIN 7984 |
Винт с цилиндрической головкой и внутренним шестигранником под ключ, полная резьба, головка уменьшенной высоты; диаметр от М3 до М24, длина от 5 до 150 |
ГОСТ 11738-84 |
|
|
DIN 7985 |
Винт с линзообразной цилиндрической головкой и крестообразным шлицем Pz, Ph; диаметр от М2 до М10, длина от 4 до 100 |
ГОСТ 17473-80 |
ISO 7045 |
|
DIN 7985 |
Винт с линзообразной цилиндрической головкой Torx |
ГОСТ 17473-80 |
ISO 7045 |
|
DIN 7989 |
Шайба плоская увеличенная, усиленная для стальных металлоконструкций |
|
|
|
DIN 7991 |
Винт высокопрочный с потайной головкой и внутренним шестигранником под ключ; диаметр от М3 до М24, длина от 6 до 200 |
|
ISO 10642 |
|
DIN 7993 A |
Кольцо стопорное пружинное наружное из проволоки, форма А для валов |
|
|
|
DIN 7993 B |
Кольцо пружинное стопорное внутреннее из проволоки, форма В для отверстий |
|
|
|
DIN 7995 |
Шуруп по дереву с полупотайной головкой, крестообразный шлиц Ph, Pz; диаметр от 2.5 до 6, длина от 12 до 100 |
|
|
|
DIN 7996 |
Шуруп по дереву с полукруглой головкой, крестообразный шлиц Ph, Pz; диаметр от 2.5 до 6, длина от 12 до 80 |
|
|
|
DIN 7997 |
Шуруп по дереву с потайной головкой, крестообразный шлиц Ph, Pz; диаметр от 2.5 до 6, длина от 12 до 100 |
|
|
|
DIN 9021 |
Шайба кузовная исполнение А, внешний диаметр около 3d; диаметр внутренний от 3.2 до 33, диаметр наружный от 9 до 92, толщина от 0.8 до 6 |
ГОСТ 6958-78 |
ISO 7093-1, ISO 7093-2 |
|
DIN 11023 |
Шплинт (штифт) с кольцом |
|
|
|
DIN 11024 |
Шплинт пружинный, игольчатый, стальной, нержавеющий |
|
|
|
DIN 22424 |
Болт с трехгранной головкой и буртиком |
|
|
|
DIN 22425 |
Гайка трехгранная с буртиком |
|
|
|
DIN 25201 |
Шайба стопорная NORD-LOCK; парная, оцинкованная, стальная, внутренний диаметр для резьбы от М3 до М36 |
|
|
|
DIN 28129 |
Гайка с кольцом для крышки |
|
|
|
DIN 32501 |
Болт приварной |
|
|
|
DIN 82101 |
Скоба D-образная, тип А - без замка, тип С - со шплинтовым замком. |
|
|
Не напрасно первым в таблице указан стандарт DIN. Большинство метизов подчиняются его требованиям по простоте классификации и унификации изделий. Например при маркировке резьбового элемента на головку наносятся такие данные:
- класс материала изготовления по пределу прочности;
- логотип (клеймо) изготовителя;
- указатель левой нарезки (его отсутствие говорит о наличии правой резьбы).
Нержавеющий крепеж имеет обозначение в таком виде: А2-50 или А4 -80, где первая часть маркировки – это класс аустенитной стали, вторая – величина предела прочности болта, винта, шурупа. Более наглядно:
В стандартах четко определены и другие, не менее важные, характеристики. Это конфигурация оголовка, тип резьбовой насечки, ее длину, диаметр и шаг. При наличии защитного покрытия – его название, свойства и способ нанесения.
Нержавеющий крепеж, изготовленный в точном соответствии с требованиями российских и международных стандартов, обладает высокой коррозионной стойкостью (особенно класс А4). Не намагничивается, совместим с большинством других металлов, эстетически привлекателен.
