    Классы прочности нержавеющего крепежа. Высокопрочный нержавеющий крепеж

    Дата публикации: 06.02.2019
    Классы прочности нержавеющего крепежа. Высокопрочный нержавеющий крепеж

    Сооружения, механизмы, морской и речной транспорт, приборы и оборудование, предназначенные для эксплуатации в условиях с повышенной агрессией окружающей среды требуют использования материалов и крепежа с высокой прочностью и стойкостью к коррозии. Для этой цели наиболее подходящими являются метизы из нержавеющей аустенитной стали по ГОСТ Р ИСО 3506-1-2009.

    Антикоррозийные свойства сплава объясняются его особым химическим составом.

    Аустенитная структура материала сохраняется в процессе выплавки и отпуска благодаря минимальному количеству углерода в исходном сырье и присутствию легирующих добавок. Основная доля приходится на хром (свыше 15%) и никель (более 8%).

    Хром способствует повышению стойкости против коррозии, никель – улучшению пластических свойств.

    Классификация нержавеющего крепежа по прочностным показателям

    Согласно ГОСТу все аустенитные стали разделены на три класса по прочности на растяжение:

    • самый низкий класс 50 присвоен закаленной нержавеющей стали;
    • к классу 70 относится холоднодеформированная сталь марки А2;
    • класс 80 – это также сталь, полученная способом холодной деформации, содержащая, кроме хрома и никеля, молибден.

    Стандарт предписывает обозначать марку стали и показатель прочности через дефис:

    • А1-50 – это мягкий металл, наделенный границей крепости при разрыве ≤500 Н/мм2 или 500 МПа;
    • А2-70 – холоднотянутая нержавеющая сталь, имеющая величину прочности на разрыв ≤ 700 Н/мм2 или 700 МПа;
    • А4-80 – высокопрочный сплав с границей крепости при разрыве ≤ 800 Н/мм2 или 800 МПа.

    Обозначение должно наноситься на оголовок крепежного изделия рядом либо параллельно с клеймом завода-производителя. Маркировка шпилек выполняется на гладком участке или в торце. Некоторые изготовители практикуют дополнительную цветовую кодировку класса стали. Для А2 принят зеленый тон, для А4 – красный.

    Физико-механические свойства высокопрочного крепежа из аустенитных сплавов

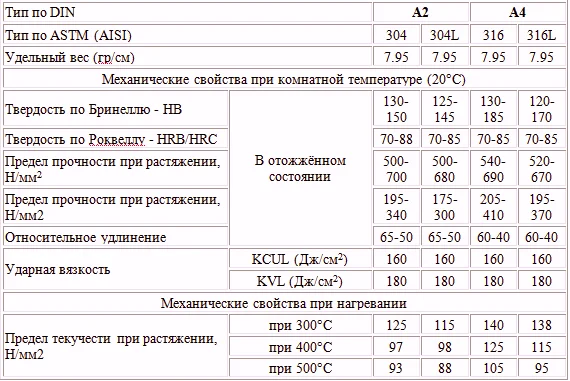

    Важнейшие механические характеристики аустенитных (нержавеющих) сплавов:

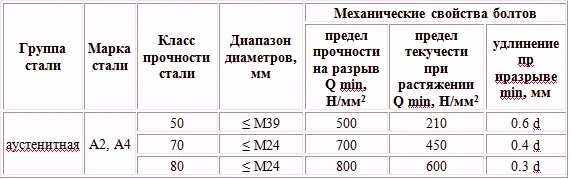

    Какие механические характеристики имеют метизы (в частности болты) из стали марок А2 и А4 в зависимости от класса прочности показано в следующей таблице:


    Если сравнивать механические качества болтов из нержавеющей стали с углеродистыми метизами, то картина будет примерно такая:


    Отсюда понятно, что при близких прочих величинах, граница текучести у антикоррозионных сталей ниже. Значит их пластичность выше, поэтому нержавеющие болты либо шпильки не крушатся при увеличении размера предельно возможного затяжного усилия, а также при возникновении изгибающего давления сбоку. Завышенные нагрузки обычно приводят к поломке крепежа из обычной стали, тогда как у аустенитного изделия, в крайнем случае, только сорвется резьба.

    Расчетная формула для установления нагрузки

    Рассчитать предельно возможную нагрузку на метизы из нержавейки можно на основании прочностных показателей, используя следующую формулу. В качестве образца используется болт М12.А2-70.

    Np 0.2 = As * Rp0.2 = 84.3 * 450 = 37935 Н, здесь:

    As – размер площади сечения болта М12 (по ГОСТ Р ИСО 3506-1-2009);

    Rp0.2 – предел текучести.

    Далее, полученный результат нужно разделить на 20, чтобы получить размер рабочего усилия для этого болта: 37935/20=1896 кг. Но для обеспечения безопасности при работе с крепежом данного типа надежнее делить на 30.

    Класс прочности – это одна из узловых характеристик нержавеющего сплава. Ее непременно надлежит учитывать при определении расчетных усилий на болтовой крепежный узел.


    Материалы подготовлены специалистами компании «Трайв-Комплект».
