    Размеры дюймовой резьбы

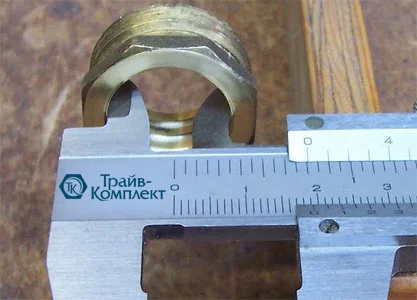

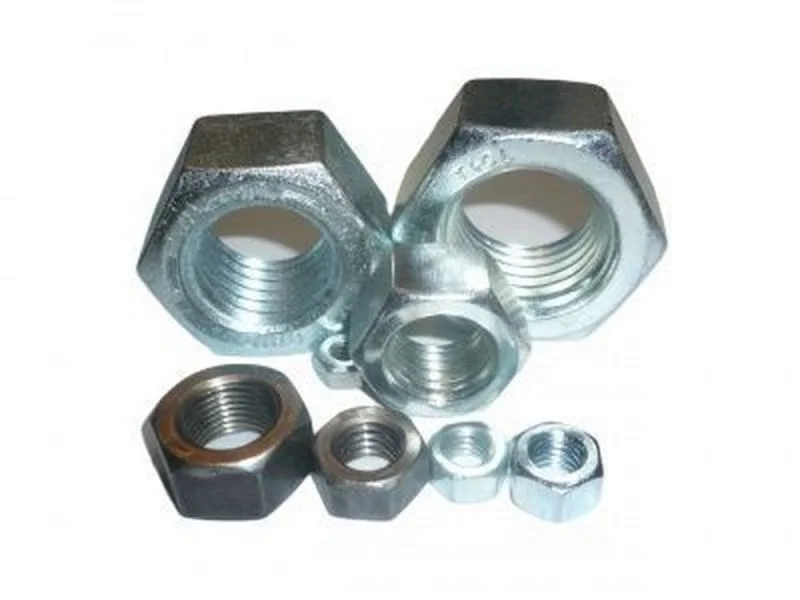

    Дата публикации: 13.11.2013 фото Размеры дюймовой резьбы
    Прочтение: 8 мин.
    Просмотров: 38930

    Резьбой называют искусственно созданные на цилиндрической поверхности или на конусе какого-либо материала винтовые впадины и выступы, имеющие фиксированное сечение. В мире есть несколько видов резьбы, но главными считаются дюймовая и метрическая. Если их рассматривать в плане длины шага, то резьба дюймовая размеры имеет соответствующие, и они не совпадают с метрической системой.

    Дюймовая резьба обычно обозначается при помощи цифры, над которой установлены два или больше штриха. Такое обозначение даёт специалистам возможность быстро ориентироваться в размерах, например, при составлении технических чертежей деталей, при выполнении заказа для токарей и так далее. Если требуется при изготовлении детали на токарном станке с резьбой в три дюйма, то просто ставится 3".

    Для прочного соединения металлических и других деталей, узлов между собой различного диаметра, применяются и различные дюймовые размеры. При работе с трубами нарезается резьба дюймовая, размеры которой определяются условным диаметром просвета. Естественно, наружная резьба трубы будет по размерам больше.

    Размеры дюймовой резьбы

    Для классификации размеров разработаны и тиражированы специальные таблицы, применение которых облегчает поиск нужного дюймового размера резьбы при работе с любыми видами цилиндрических и конусных предметов. Это находит применение при изготовлении фитингов, заглушек и так далее. Возьмём конкретный пример. Если взять размер дюймовой резьбы с профильным углом в 55 ° при вершине, то высота профиля теоретически будет высчитываться по формуле Н=0,960491Р. Резьбу нарезают на трубах до 6". Больше нельзя. Разрешается по ГОСТ далее только сваривать трубы.

    Размеры дюймовой резьбы

    Для каждого винтового изделия рассчитывают и применяют размер дюймовой резьбы. Это диктует технология изготовления систем и конструктивных узлов, где необходимы повышенные требования к резьбовому крепежу. Для этого нужно точно определить глубину нарезки резьбы с учётом толщины материала, а также количество витков, которое могло бы обеспечить прочное соединение деталей и узлов.

    Компания имеет возможность сформировать по конкретным заявкам оптовые заказы на изготовление метизов с различной дюймовой резьбой. Для этого необходимо в лучший для заказчика срок оформить заявку и зарегистрировать её в головном офисе предприятия или переслать по интернету. Качественное выполнение заказа гарантировано.

    Размеры дюймовой резьбы

    Диаметр наружный, мм Шаг резьбы Резьба Диаметр внутренний, мм
    Дюймовая G, R Метрическая Дюймовая ORFS,UNF, JIC ДюймоваяNPTF, NPSM
    9,3-9,7 28 ниток 1/8"       8,5-8,9
    9,3-9,7 29 ниток       1/8" 8,5-8,9
    9,7-9,9 х 1,5   M 10x1,5     8,2-8,6
    10,9-11,1 20 ниток     7/16"-20   9,7-10,0
    11,6-11,9 х 1,5   M 12x1,5     10,2-10,6
    12,4-12,7 20 ниток     1/2"-20   11,3-11,6
    12,9-13,1 19 ниток 1/4"       11,4-11,9
    12,9-13,1 18 ниток       1/4" 11,4-11,9
    13,6-13,9 x 1,5   M 14x1,5     12,2-12,6
    14,0-14,25 18 ниток     9/16"-18   12,7-13,0
    15,6-15,9 x 1,5   M 16x1,5     14,2-14,6
    16,3-16,6 19 ниток 3/8"       14,9-15,4
    16,3-16,6 18 ниток       3/8" 14,9-15,4
    17,2-17,5  16 ниток     11/16"-16   15,8-16,0
    17,6-17,9 x 1,5   M 18x1,5     16,2-16,6
    18,7-19,0 16 ниток     3/4"-16   17,3-17,6
    19,6-19,9 x 1,5   M 20x1,5     18,2-18,6
    20,5-20,7 16 ниток     13/16"-16   18,8-19,3
    20,5-20,9 14 ниток 1/2"     1/2" 18,6-19,0
    21,6-21,9 x 1,5   M 22x1,5     20,2-20,6
    22,0-22,2 14 ниток     7/8"-14   20,2-20,5
    22,6-22,9 14 ниток 5/8"     5/8" 20,6-21,0
    23,6-23,9 x 1,5   M 24x1,5     22,2-22,8
    25,1-25,4 14 ниток     1"-14   23,6-23,8
    25,6-25,9 x 1,5   M 26x1,5     24,2-24,6
    26,1-26,4 14 ниток 3/4"     3/4" 24,1-24,5
    26,6-26,9 12 ниток     1.1/16"-12   24,3-24,7
    29,6-29,9 x 2   M 30x2     27,4-27,8
    29,8-30,1 12 ниток     1.1/16"-12   27,6-27,9
    29,6-29,9 x 1,5   M 30x1,5     28,2-28,6
    31,6-31,9 x 2   M 32x2     29,4-29,9
    33,0-33,2 11 ниток 1"       30,3-30,8
    33,0-33,3 12 ниток     1.5/16"-12   30,8-31,2
    32,9-33,4 11,5 ниток       1" 30,3-30,8
    35,6-35,9 x 2   M 36x2     33,4-33,8
    36,1-36,4 12 ниток     1.7/16"-12   34,4-34,7
    37,6-37,9 x 1,5   M 38x1,5     36,2-36,6
    40,9-41,2 12 ниток     1.5/8"-12   38,7-39,1
    41,6-41,9 x 2   M 42x2     39,4-39,8
    41,5-41,9 11 ниток 1.1/4"       39,0-39,5
    41,4-42,0 11 ниток       1.1/4" 39,2-39,6
    42,5-42,7 16 ниток     1.11/16"-16   40,7-41,0
    44,6-44,9 x 2   M 45x2     42,4-42,8
    44,6-44,9 x 1,5   M 45x1,5     43,2-43,6
    47,3-47,6 12 ниток     1.7/8"-14   45,1-45,5
    47,4-47,8 11 ниток 1.1/2"       44,8-45,3
    47,3-47,9 11,5 ниток       1.1/2" 45,1-45,5
    51,6-51,9 x 2   M 52x2     49,4-49,6
    51,6-51,9 x 1,5   M 52x1,5     50,2-50,6
    59,2-59,6 11 ниток 2"       56,2-56,6
    63,1-63,4 12 ниток     2"-12   61,1-61,4
