Выполнили заказ по производству пружинных шайб стандарта DIN 6798. Заказчиком выступила компания, занимающаяся производством фурнитуры для окон. Ей необходимы были шайбы с пружинным эффектом для обеспечения дополнительного стопорения против самопроизвольного прокручивания резьбовых соединений. С этой задачей справляется крепеж, изготовленный по указанному стандарту. Производство выполнялось на контрактном заводе в Китае, так как отечественные предприятия не предлагают подобный продукт.
Характеристики крепежа:
- наименование – шайба пружинная DIN 6798;
- модификация – форма А, прямая;
- типоразмер – А8.4 (скорректирован на 8.2 по запросу клиента);
- тип покрытия – гальваническое цинкование;
- российский аналог – ГОСТ 10462-81, ГОСТ 10463-81 и ГОСТ 10464-81.
Особенности производства
Изготовление шайб по стандарту DIN 6798 в Росси не осуществляется невзирая на стандарт 81 года. Производство подобного типа крепежа реализовано на одном из партнерских предприятий в Китае. Завод оборудован разными типами станков, в том числе штампами с просечными матрицами, с помощью которых формируются пружинные лепестки на указанном типе крепежа.
Этапы производства:
- Выбор материала для производства пружинных шайб. Серийно шайбы DIN 6798 выпускаются из нержавеющей стали. Но по условиям заказа применялась углеродистая сталь с гальваническим цинкованием. Крепеж с таким защитным покрытием служит долго, обеспечивая нужную степень фиксации резьбовых соединений в любых условиях эксплуатации. Для производства шайб используется листовая сталь или полоса.
- Вырубка. На следующем этапе материал подается на штамповочный автомат, который делает обычные шайбы пока без лепестков. Выполняется это при помощи обычной цилиндрической матрицы.
- Формирование пружинных лепестков. На следующем этапе в шайбах происходит вырубка пружинных стопорящих лепестков. Они высекаются и загибаются, формируя острый зацеп для закрепления в поверхность основания и прижимной гайки.
- После формирования лепестков заготовки были отправлены на гальваническое цинкование. После электрохимической реакции на поверхности металла был сформирован слой толщиной до 25 мкм. Такое изделие можно эксплуатировать в условиях повышенной влажности.
Была изготовлена опытная партия и отправлена клиенту. Он опробовал наш крепеж и подтвердил соответствие требованиям. После чего был оформлен заказ на оптовую поставку с китайского завода.

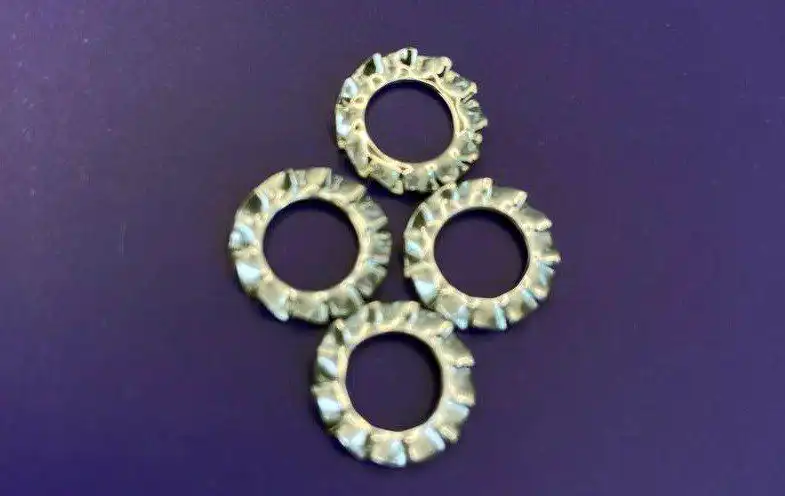

Пружинная шайба DIN 6798 форма A, оцинкованная, размер A8.4 по чертежу от заказчика Получили запрос от клиента оконной фурнитуры По стандарту идет внутренний диаметр 8.4 У клиента был запрос на внутренний диаметр 8.2 Используется в распределительных шкафах блоках управления В России нет поставщиков данного продукта , мы разместили на нашем контрактом производстве в Китае
