Для надежного крепления деталей к бетонной, каменной или другой прочной поверхности используют анкеры.
Изделия подбирают, учитывая степень оказываемой на них нагрузки.
Правильный подбор обеспечивает надежную фиксацию и длительный срок эксплуатации соединения.

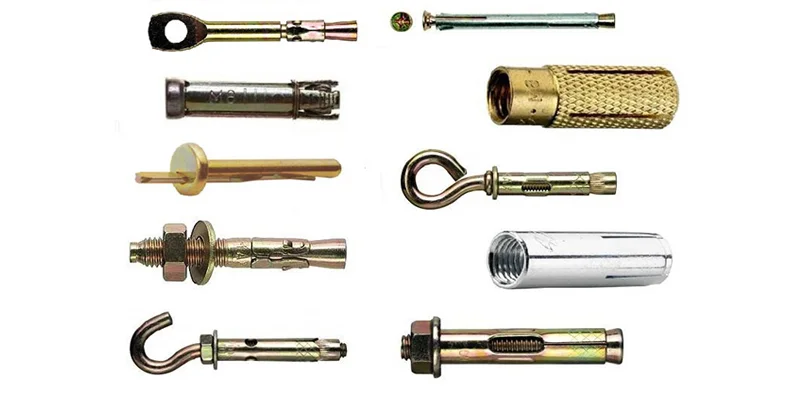

Виды анкеров
Производители выпускают несколько разновидностей крепежа. От характеристик конкретного вида зависит способ и место монтажа. Наиболее распространены следующие изделия:
- Клиновые. Могут иметь название анкерный болт или анкер-шпилька. На конце, погружаемом в основание, расположен клин. Он прижимает гильзу к поверхностям отверстия при закручивании гайки.
- Распорные. Не требует строгого соблюдения глубины отверстия. Оснащены гильзой увеличенной длины. Это увеличивает площадь прилегания распорного элемента к стенкам отверстия. Разжимание гильзы проводится конусообразной гайкой. Анкеры такого типа изготавливают в двух вариантах.Это однораспорные и двухраспорные. Вторые имеют увеличенное пятно контакта за счет распирания в двух местах.
- Забиваемые. Представляют собой гильзу цангового типа с внутренней резьбой. Выдерживают высокую нагрузку. Разжимание гильзы осуществляется клинообразным элементом. Он входит в цангу при забивании. В некоторых конструкциях клинообразный элемент монтируется специализированной оправкой.
- Разжимные. Используются для сквозного соединения. При сжимании гильза раскрывается, образуя лепестки. Они предотвращают самопроизвольное выскальзывание изделия из сквозного отверстия.
При выборе анкера следует учитывать его допустимую нагрузку. Это позволит получить соединение, устойчивое к механическому воздействию.

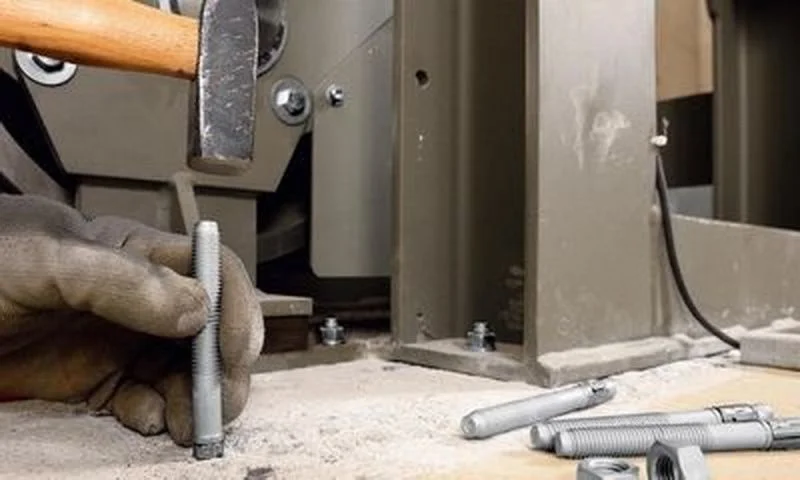

Допустимая нагрузка
Чтобы определить, какой именно анкерный болт потребуется для монтажа конкретного изделия, следует учесть воздействующие на него нагрузки. Это позволит получить качественное соединение. На болт воздействуют статические и динамические нагрузки. Первые представляют собой силу, с которой предмет оказывает воздействие на крепёж под действием массы. Вторые - это нагрузки ударного или импульсного типа.
Выбирают крепёж, допустимая вырывающая сила которого будет на 75% больше, чем оказываемая на него нагрузка. При этом учитывают целостность основания и его тип. У монолитной поверхности больше прочности, чем у ячеистой. Также обращает внимание на наличие повреждений. Это трещины, раковины и сколы.
Производители выпускают анкеры из высокопрочной стали. Допустимая нагрузка для крепежа разного диаметра отличается. Это следует учитывать при выборе. Расчет допустимой нагрузки проводят отдельно для каждого случая. При этом учитывают вес закрепляемого объекта и тип основания. Характеристики анкерных болтов представлены в таблице:
|
Диаметр анкера для бетона марки 250 |
М6 |
М8 |
М 10 |
М12 |
М16 |
М20 |
|
Сила на вырывание (кН) |
4.2 |
6 |
10.7 |
13.3 |
23.3 |
33.3 |
|
Сила на срез (кН) |
4 |
7.3 |
11.6 |
16.8 |
31.4 |
49 |
|
Нагрузка (кг) |
224 |
337 |
612 |
816 |
1704 |
2041 |
Область применения
Изготовление анкеров из высокопрочных сталей делают их востребованными в строительной сфере. С их помощью монтирует различные предметы и конструкции к прочному основанию. Это может быть бетон, кирпич, шлакоблок и т.д. Часто крепеж применяют для крепления:
- внешних и внутренних блоков систем кондиционирования;
- металлических конструкций различного типа;
- систем видеонаблюдения;
- вентиляционных каналов;
- дверных и оконных рам;
- подвесных элементов освещения;
- потолков и многого другого.
При выборе определенного анкера учитывают его максимальную нагрузку. Превышение этого показателя приведет к нарушению надежного соединения.
Возможные разрушения
При неправильном расчете допустимой нагрузки на срез и растяжение возможны поломки различного типа самого анкера или основания. Наиболее часто встречаются следующие виды разрушений:
- Вырывание куска стены. Происходит при превышении допустимого веса или из-за хрупкости материала. Болт надежно удерживается в просверленном отверстии. При этом наличие повреждений или пор в стене приводят к разрушению прилегающего участка. Чтобы избежать повреждения такого типа, в основание с трещинами или порами устанавливают более длинные болты. Это обеспечивает равномерное распределение нагрузки на внутренние стенки.
- Разрыв болта или шпильки. Происходит при неправильном подборе анкера для определённых габаритно-массовых параметров объекта. Под действием массы закрепленного предмета происходит растяжение и разрыв шпильки. Избежать такого разрушения можно выбирая крепеж большего диаметра. Следует обратить внимание на качество металла, из которого изготовлен анкер. От него зависит устойчивость крепежа к нагрузке на растяжение. Перед покупкой изучают техническую документацию, приложенную производителем.
- Срезание элемента. Часто возникает при неправильном расчете глубины отверстия. Если деталь установлена не на всю глубину, снижается степень устойчивости к воздействию на срез. Объект прилегает к стене не полностью. Под действием веса шпилька обламывается. Чтобы избежать такой ситуации, следует строго соблюдать глубину сверления. Особое внимание уделяют очистке отверстия от пыли и мелких абразивных частиц. Они препятствуют полному погружению гильзы.
- Самопроизвольное выскальзывание распорной втулки из отверстия. Происходит по причине неправильного подбора диаметра сверла. Поверхности распорной втулки не плотно прижимаются к внутренним стенкам. Под нагрузкой анкер-болт выскальзывает из стены. Чтобы предотвратить неплотное прилегание распорной втулки, следует выбирать для монтажа сверло необходимого диаметра.
При правильном подборе анкер-болта удастся выполнить прочное соединение объекта с вертикальной или горизонтальной поверхностью. С учетом технических характеристик крепежа можно предотвратить аварийные ситуации и разрушения конструкций.
