    Какую нагрузку выдерживают анкерные болты?

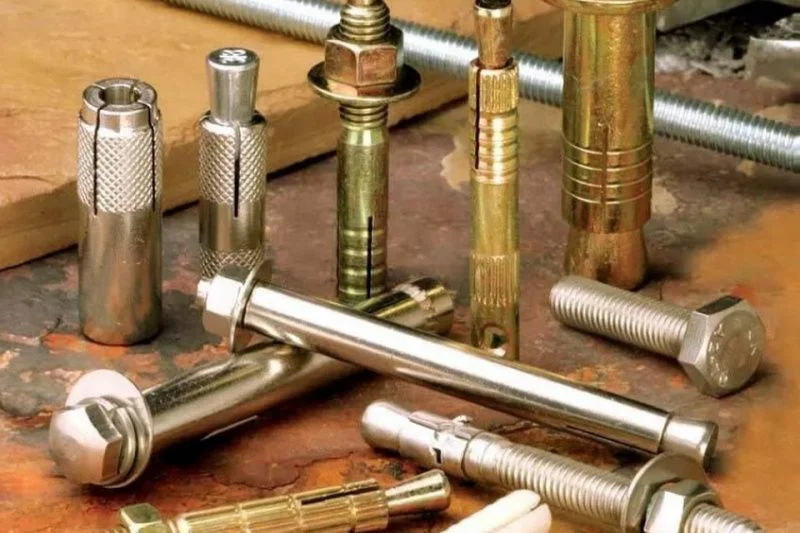

    Дата публикации: 10.01.2024 фото Какую нагрузку выдерживают анкерные болты?
    Прочтение: 7 мин.
    Просмотров: 466

    Выбирая металлический крепеж для монтажа бруса к бетону, нужно знать, какую нагрузку выдерживают анкерные болты. Это важный показатель, определяющий надежность соединения деталей, долговечность и безопасность эксплуатации объекта. Вопрос крепления в бетоне всегда стоит остро, так как это основной тип стыковки элементов конструкций, часто подвергаемый существенным механическим воздействиям. Рассмотрим основные типы монтажа с использованием металлических креплений и их нагрузочные способности.

    Виды анкерных креплений

    Каждый тип анкерного крепежа обладает своими нагрузочными возможностями. Одни выдерживают существенные физические воздействия, другие устойчивы к вибрации, а третьи применимы только для легких изделий. В строительстве применяют 3 вида анкерных креплений по типу фиксации в бетоне:

    • анкер-клин;
    • распорный или разжимной;
    • забивной.

    Анкер-клин

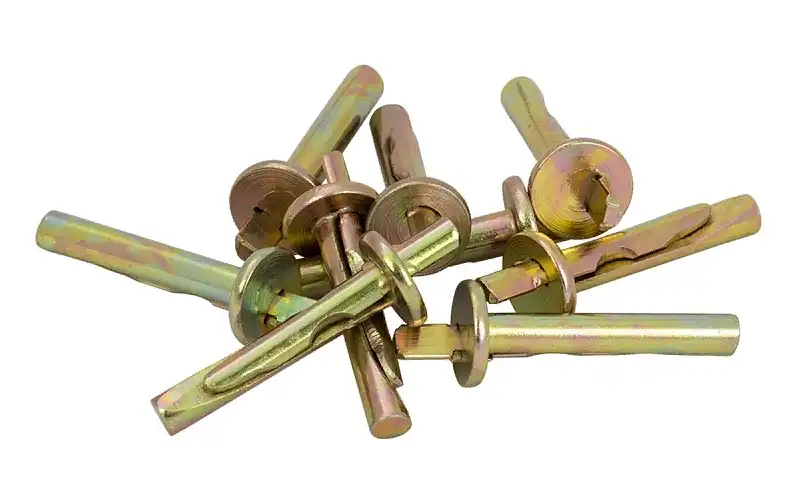

    Для нагруженных конструкций и быстрого монтажа мастера рекомендует использовать анкер-клин. Это простой тип монтажного приспособления, состоящий из двух частей – шпильки с головкой и клина. На шпильке имеется проточка, расположенная под углом и обладающая насечками. Когда в нее вбивают клин, он скользит по проточке и цепляется за выступы, прочно фиксируясь в минеральном основании. Подходит такой крепеж для твердых марок бетона. Нагрузочная характеристика для этого типа монтажного приспособления зависит от диаметра, типа сплава и плотности основания. Показатели измерялись в бетоне марок В25.


    Крепеж в типоразмере 6х40 и 6х60 выдерживает нагрузку 3,6 и 5,0 кН. Этот показатель в разы превышает крепежи из нейлона и полипропилена. Если учесть, что 1 кН равен примерно 100 кг, то предельный выдерживаемый вес этого крепежа составляет чуть больше 500 кг.


    Фото Какую нагрузку выдерживают анкерные болты

    Распорный или разжимной

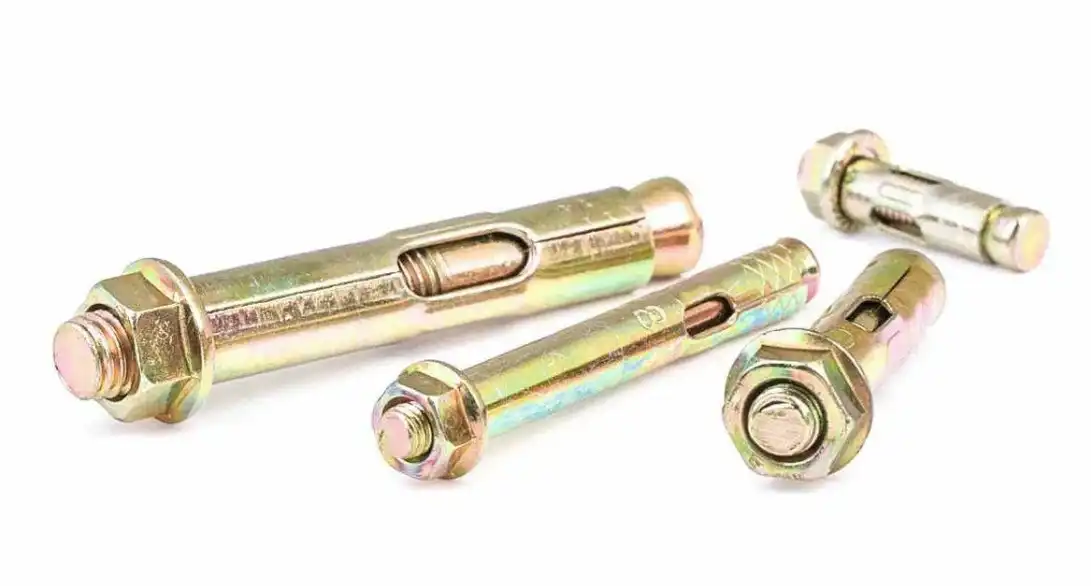

    Распорный тип анкерного болта является составным изделием и представляет собой конструкцию из следующих деталей:

    • втулки с лепестками на конце;
    • конусной шпильки или конусовидной гайки;
    • прижимной гайки с шайбой или болта в зависимости от конструкции.

    По величине выдерживаемой нагрузки обе разновидности анкерного крепления обладают схожими характеристиками. Основная нагрузка воздействует на конусную часть и распираемые лепестки втулки. Основной маркой стали для таких анкерных болтов выступает 08ПС с цинковым гальваническим покрытием.


    При закреплении в бетоне марки В25 соединение способно выдержать нагрузку 2-5 кН для диаметров 8 и 14 мм. Это связано с тем, что размер шпильки намного меньше наружного показателя втулки. Крепеж 8 мм выдерживает до 200 кг. Этот тип анкеров бывает двух разновидностей – LTP и LSI. Изделия первого типа выдерживают на 30-40 кг больше. Они содержат в конструкции две распорных втулки. При их фиксации входит одна в одну, что ведет к увеличению площади закрепления.


    Фото Какую нагрузку выдерживают анкерные болты

    Забивной

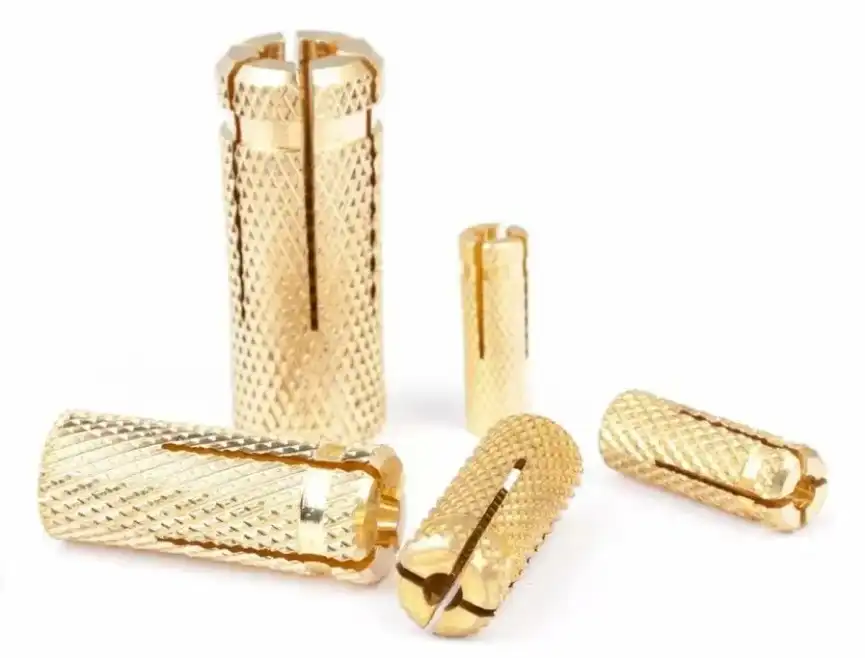

    Это не совсем и не только забивной тип. Его правильно называть забивным-распорным. Для выполнения монтажа сначала необходимо установить в отверстие стальную втулку. Внутри имеется резьба для болта, с фиксируемой в бетоне стороны есть отгибаемые лепестки. Затем вкрутить болт. Можно использовать любой винт с подходящей резьбой. При его затягивании лепестки расходятся и прочно фиксируются в бетонном основании. Такое соединение способно выдерживать большие нагрузки, так как на втулке имеются насечки, которыми крепеж дополнительно удерживается в материале.


    Фото Какую нагрузку выдерживают анкерные болты

    Забивной анкер производят из нержавеющей стали, оцинкованной (А4) и латуни. Нагрузочный предел определяется диаметром и видом сплава, но примерно крепление из любых марок в бетоне В25 способно выдержать одинаковую нагрузку. Крепеж М10 выстоит 4,8 кН, на срез – до 4,5 кН.
