При строительстве любого объекта, будь он гражданского или промышленного назначения, для обеспечения прочности используют закладные элементы, называемые фундаментными болтами. Это специальный вид крепежа, погружаемого в жидкое бетонное основание и предназначенное для обеспечения прочного соединения несущих элементов конструкции будущего здания. Существует много разновидностей этого крепежа, но как выбрать анкерные болты, которые будут выполнять свои функции?
Виды крепежа
Фундаментным болтом называют крепеж, который закладывается в бетонное основание и выполняет функции связующего звена между фундаментом и стенами, колоннами и другими несущими элементами строения. Они обеспечивают сейсмоустойчивость, поэтому являются важным элементом конструкции во многих регионах нашей страны. Особенно важно их наличие при строительстве мостов и подобных объектов, где на места соединения несущих элементов строений создаются повышенные нагрузки.

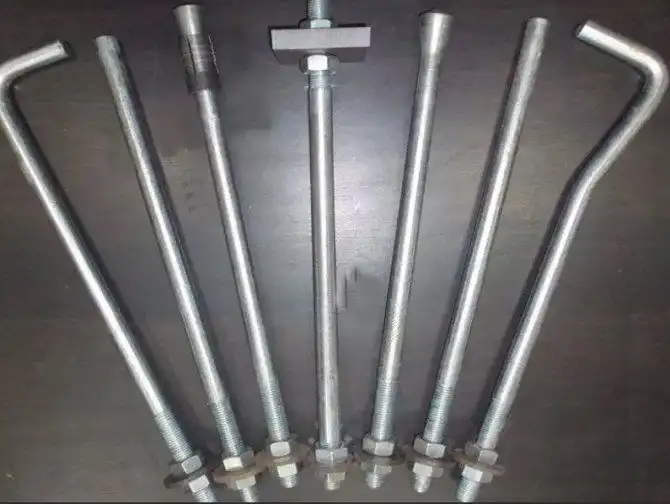

Существует много видов фундаментных болтов, но как их правильно выбирать, чтобы готовый объект отвечал требованиям безопасности и надежности? Выбор необходимо акцентировать на соблюдении стандартов производства этих деталей или соответствия расчетным данным. В зависимости от конструктивного исполнения, данный тип крепежа бывает разных типов:
- Изогнутые. Их делают также в двух вариантах, с углом изгиба 90 градусов и с закруглением и выступающей пяткой. Оба вида имеют единое назначение – размещаются в жидкой бетонной смеси, а после ее застывания обеспечивают прочное сцепление с основанием. С погружаемой стороны имеется крюк, а с монтажной – шпилька с резьбой. Производители выпускают анкера длинами от 300 до 1800 мм. Размерный ряд начинается с диаметра 12 мм. Выбор длина и толщины этого закладного элемента выполняют в соответствии с расчетом возлагаемых на изделие нагрузок, также зависит от региона.

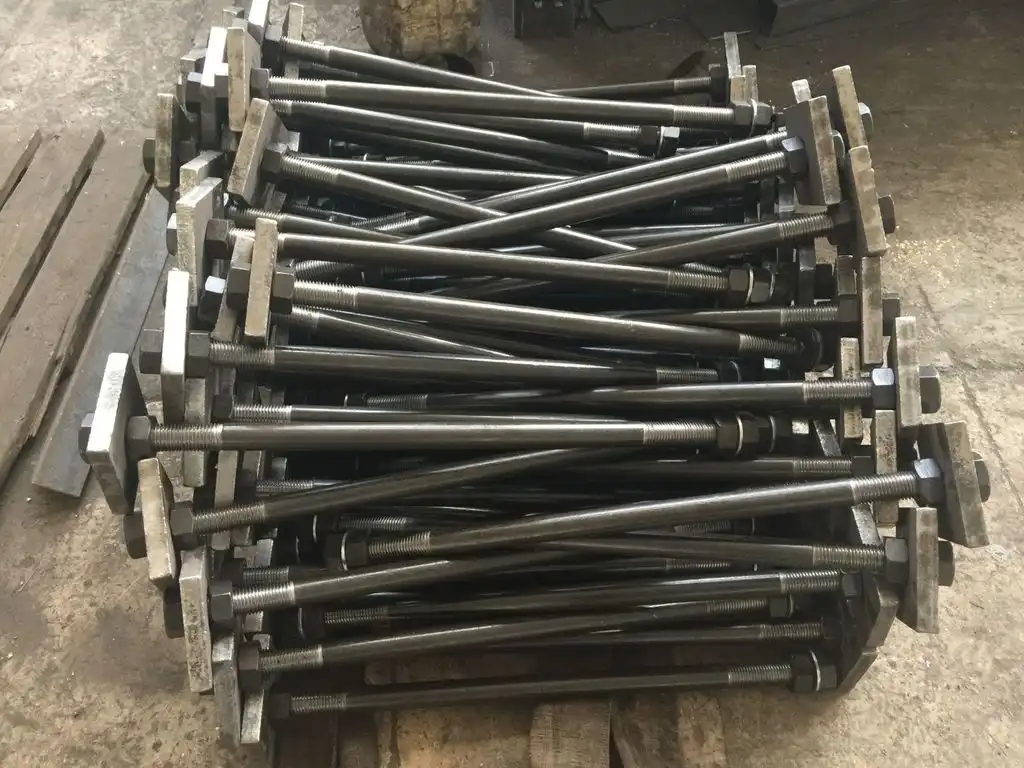

- С анкерной плитой. Данный тип фундаментных болтов выпускают в 3-х исполнениях в зависимости от особенностей конструкции. Есть с одинаковым диаметром стержня и резьбы, с утолщенным стержнем и усиленной анкерной плитой. Этот тип крепежа используют для выполнения сквозного соединения двух и более элементов конструкции. Например, две железобетонные стойки, плиты и др. изделия. Анкерный болт имеет 2 резьбы с обеих сторон, прижимную шайбу, плиту и гайки. Данный крепеж выпускают в типоразмерах по диаметру стержня от 16 до 90 мм.
- Болты составного типа. Это специальный вид крепежа, которым соединяют два железобетонных или металлических несущих элемента конструкции. В своем устройстве он содержит два анкерных болта прямого из прямого прутка, с резьбой на обоих концах. Болты соединены между собой сгонной муфтой. Они предназначены для сквозного соединения бетонных изделий большой толщины. Существует 2 стандарта выпуска этого вида фундаментного крепления, которые отличаются по диаметру стержня. К первому относятся изделия 24-48 мм, а ко второму – 65-140 мм. Соединять таким болтом можно через бетонные массы толщиной до 180 см.
- Съемные. Для строительства монолитных объектов с установкой опалубки используют съемные анкерные болты. Это составной вид крепежа, который имеет в конструкции анкерную арматуру, представляющую собой трубку с гайкой. Внутри трубки находится сам болт с резьбой. Данный вид крепления можно демонтировать, оставив в жб-изделий только арматуру. Производители выпускают 3 исполнения приспособления данного типа. Они отличаются типом анкерной плиты. Есть простая, с закругленным профилем и усиленная с ребрами жесткости.

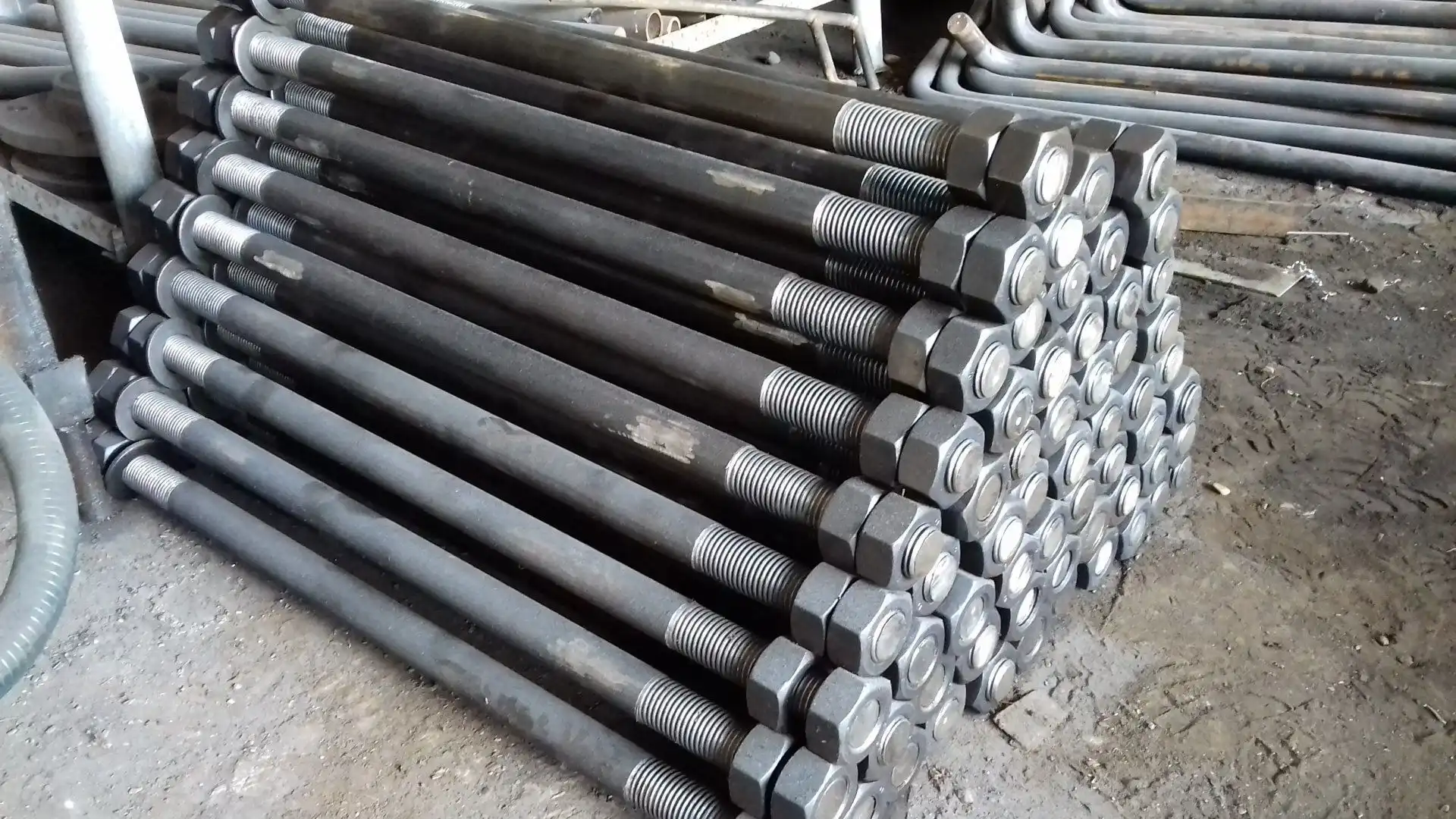

- Прямые. Этот вариант фундаментного болта является самым простым. Представляет собой прямую шпильку диаметром 12-48 мм, у которой имеется резьба только с одной стороны. Данный тип крепежа предназначен для обеспечения устойчивости при возможном движении конструкции со стороны в сторону. Монтируется в уже готовое бетонное основание. Для этого в нем сверлят отверстие намного больше диаметра анкера, затем стальное изделие устанавливают и заливают свежим бетоном.
- С конусом с погружаемой стороны. Этот вид также используют по готовым бетонным фундаментам, блокам или плитам. В устройстве такого крепежа имеется болт-шпилька с резьбой с обеих сторон, комплект гайка и шайбы со стороны монтажа несущих элементов строения и конус. Устанавливается в жидкий или твердый бетон. Во втором случае сверлят отверстие больше конуса, а после установки болта заливают его свежим бетоном.
Как подобрать болт для фундамента?
Выбирать фундаментные болты необходимо в соответствии с требованиями по нормативам. Те, в свою очередь, определяются на основании проведения тщательных расчетов создаваемых нагрузок на кручение, растяжение, вырывание, изгиб, действие отрицательных и высоких температур, резких перепадов и многих других факторов. Для условий с регулярно повышенной влажностью необходимо использовать закладные детали из стойких к коррозии марок сталей. А для обеспечения термостойкости – сталь 09Г2С. Весь данный крепеж изготавливают из углеродистой и конструкционной марок сталей с повышенными показателями по прочности, термостойкости. Невзирая на виды сплавов, все закладные детали нужно дополнительно обрабатывать средствами против коррозии.
