Элементы механизмов, приборов, машин, строительных конструкций, сооружений нередко закрепляются, состыковываются, уплотняются с помощью резьбовых соединений.
Для этого используют болты, гайки и другой подобный крепеж. Поэтому полезно будет знать, что такое геометрическая, наружная или внутренняя метрическая контурная плоскорельефная винтовая или другая резьба, нарезание которой позволяет совершать сборку и разборку без разрушения соединений.

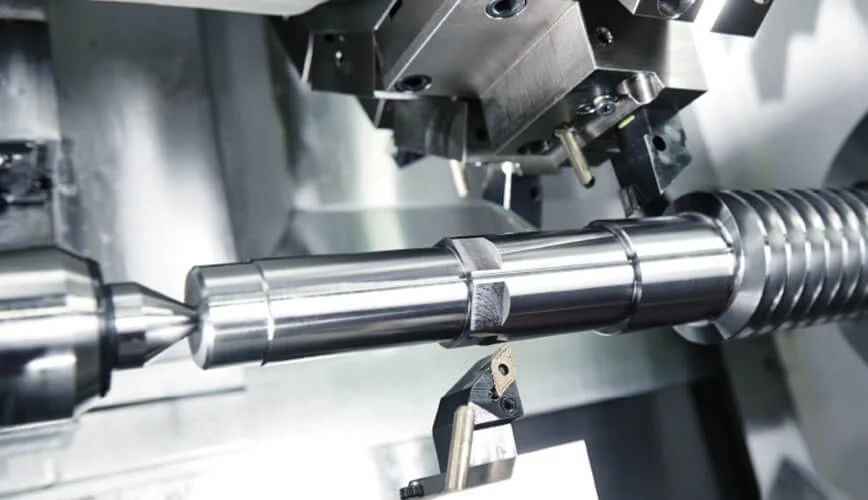

Что такое нарезание спиралевидной резьбы — общее определение
Чередование выступов и впадин, расположенных по спирали снаружи контура или внутри тела вращения — нарезка, которая создается за счет движения плоской направляющей по конусообразной или цилиндрической поверхности.
Это общее определение позволяет понять, что такое плоскорельефная геометрическая контурная наружная или внутренняя болтовая резьба метрического типа, чаще всего используемая в строительстве, машиностроении и других отраслях промышленности.
Однако существуют и другие нарезки, отличающиеся профилем.
Что такое профиль, ход и другие геометрические параметры резьбы?
Более полно раскрыть определение поможет информация о параметрах нарезки:
- Профиль — плоская форма выступов и впадин при разрезе нарезки по оси, зависящая от конструкции режущей части инструмента, используемого для нарезания.
- Виток — часть резьбового рисунка, получаемая после поворота профиля вокруг оси.
- Шаг — дистанция между двумя ближайшими, одинаково расположенными точками профиля. Измеряется расстояние строго параллельно осевой линии.
- Профильный угол — измеряемый между боковинами одного профиля.
- Высота резьбового рисунка — расстояние от низа до верха боковой грани профиля, измеряемое перпендикулярно оси. Значение одинакового для стержня и отверстия.
- Внутренний диаметр — размер сечения цилиндра, который можно вписать во впадины нарезки, расположенной снаружи болта, винта, шпильки и так далее.
- Наружный диаметр — размер сечения цилиндрообразной фигуры, описанной вокруг вершин выступов.
- Номинальный диаметр — размер, используемый при обозначении резьбового рисунка. С помощью значения характеризуются габариты нарезки.
- Ход — измеряемый параллельно относительно оси и обозначающий расстояние от одной начальной точки на боковине выступа до другой, местоположение которой определяется, когда исходная точка по спирали сделает полный оборот вокруг оси. У однозаходной нарезки значение хода соответствует величине шага. При этом ход многозаходной резьбовой спирали вычисляется путем умножения количества заходов на шаг.
К основным характеристикам также относится длина свинчивания. Это участок, на котором происходит соединение метрической контурной плоскорельефной геометрической или другой резьбы.
Что такое геометрическая метрическая резьба?
Метрическая контурная наружная геометрическая резьба создается на крепежных элементах. Выступы выполняются в виде равностороннего треугольника. Поэтому его все углы равны 60 градусам.
Профиль метрической наружной или внутренней контурной геометрической резьбы регламентирован ГОСТ 9150-81. Поэтому резьбовой рисунок создается с крупным или мелким шагом. Диаметр такой внутренней или наружной нарезки составляет 1-68 мм. В то же время спиральный рисунок на конусной или цилиндрической поверхности создается только с мелким шагом, когда размер его сечения превышает 68 мм. При этом мелкий шаг может иметь разное значение при одинаковом размере сечения, а крупный никогда не меняется.

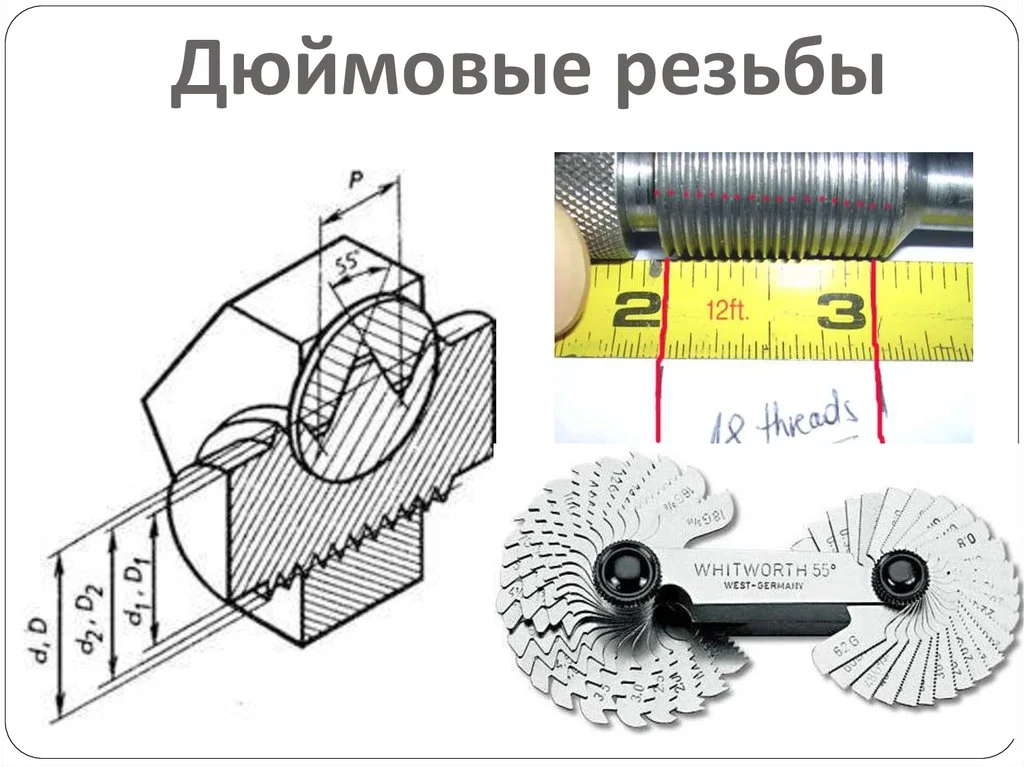

Что такое резьба дюймового типа?
Чтобы понять, что такое внутренняя, наружная нарезка дюймового вида, нужно представить треугольник, у которого угол вершины составляет 55 градусов. Сейчас такой профиль использовать не разрешается, потому что старый ГОСТ был отменен, а новые стандарты относительно размеров для этого резьбового соединения не утверждены.

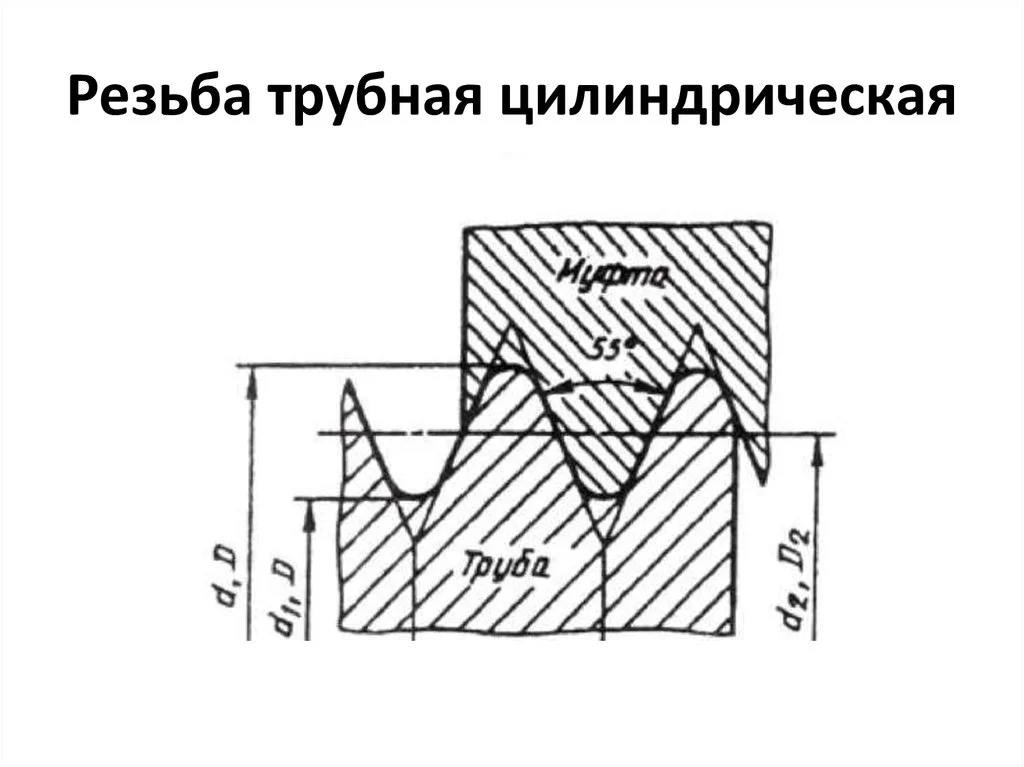

Что такое трубно-цилиндрической резьба?
Данный тип характеризуется таким же профилем, как и резьба дюймового типа. Диаметры стандартизированы и составляют минимум 1/16", а максимум – 6". В то же время шаг определяется количеством витков, которые расположены на расстоянии в один дюйм. При этом номинальный диаметр условно считается отнесенным к внутреннему размеру трубной продукции.
Что такое наружная резьба геометрическая трапециевидная – особенности профиля
Что такое наружный профиль этой резьбы? Он выполнен в виде трапеции с равными боковинами. Между ними угол составляет 30 градусов. Данный тип используется, чтобы передавать поступательное и одновременно вращательное движение. Он также применяется в соединениях с большой нагрузкой, подверженных перемещению. Минимальный диаметр обычно составляет 8 мм, а максимальный равен 640 мм.
Что такое диаметр, спиральный шаг геометрической упорной резьбы?
Этот тип резьбового рисунка создают, когда в соединяемом месте действует значительная нагрузка, имеющая направлении оси. Шаг обычно равен 2-48 мм. При этом выступы имеют форму неравнобочной трапециевидной фигуры. У нее угол рабочей стороны составляет 3 градуса, а нерабочей грани — 30 градусов. Минимальный диаметр упорной нарезки равен 10 мм, а максимальный составляет 640 мм.
Выступы в форме неравнобочной трапецивидной фигуры позволяют передавать существенные усилия, если они действуют исключительно в одну сторону. Такой резьбовой рисунок применяется во время создания домкратного оборудования и прессов.
Что такое диаметр, шаг круглой и прямоугольной резьбы?
На определение каждого профиля влияет их геометрическая форма. У круглого и прямоугольного выступа он имеет соответствующий вид.
Выступы в форме прямоугольников или квадратов способны поддерживать движение соединений, находящихся под большой нагрузкой. Используются при изготовлении, например, грузовых винтов. Резьбовой шаг и размер сечения рекомендуется принимать таким же, как у трапецеидальной нарезки.
Круглый профиль отличается долговечностью и способен создавать большое сопротивление при существенных нагрузках. Его создают на изделиях, предназначенных для работы в грязной среде. Это вентили, различные шпиндели. Шаг круглой нарезки стандартизирован и имеет четыре размера. Минимальное значение составляет 2,54 мм, а максимальное — 6,35 мм. Промежуточные величины равны 3,175 мм и 4,233 мм. При этом внешний диаметр имеет размер — 5,46-40,05 мм
