    Как измерить шаг резьбы?

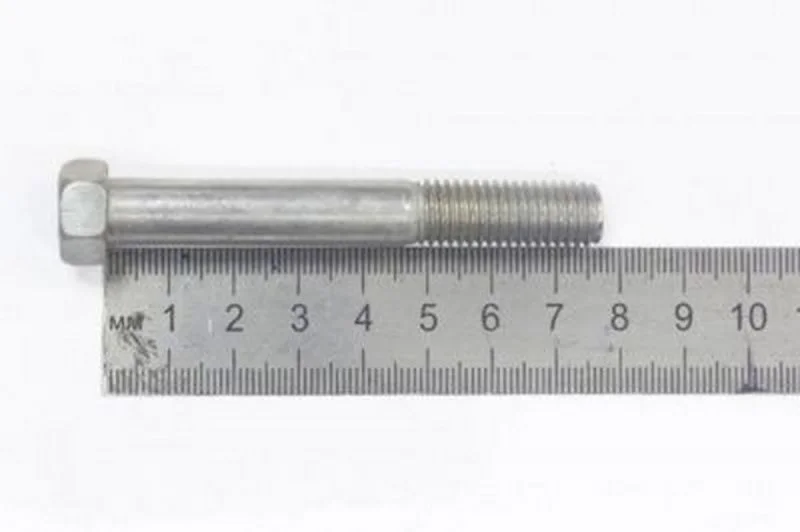

    Дата публикации: 28.07.2021 фото Как измерить шаг резьбы?
    Прочтение: 9 мин.
    Просмотров: 25108
    Производство Трайв


    В некоторых ситуациях возникает необходимость самостоятельно измерить резьбу крепежного элемента. При этом предназначенные для этого приспособления не всегда есть в наличии.

    Существует способ провести замеры шага резьбы без использования специализированного инструмента. Это можно сделать даже в домашних условиях.

    Следует учитывать, что такой метод позволяет получить приблизительные значения. Для более точного определения потребуется использование резьбомера.



    Что такое шаг резьбы?

    Производители выпускают крепежные элементы в соответствии с определенными стандартами. Это дает возможность подогнать шаг и диаметр резьбы под требуемые параметры. Шаг резьбы представляет собой расстояние между соседними витками. У крепежа этот показатель измеряют в миллиметрах. Таким образом, для определения шага необходимо измерить расстояние между центрами соседних выступов. В домашних условиях это можно сделать без применения специального инструмента.

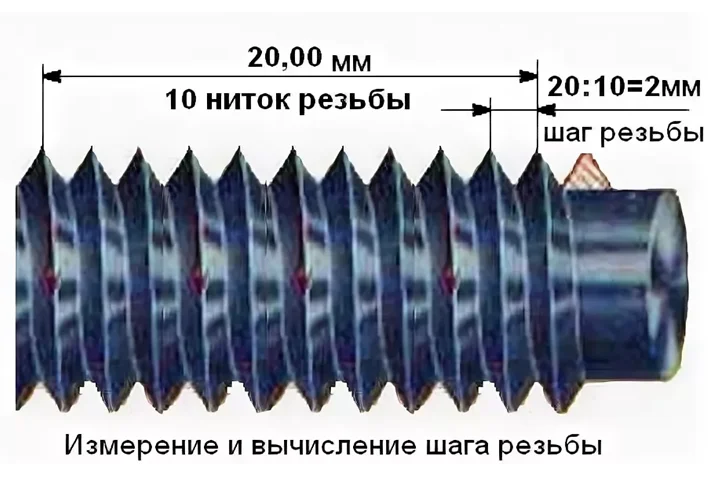

    Фото как измерить шаг резьбы

    Как провести замеры?

    Для работы не требуется наличие специализированного образования. Достаточно деревянной или металлической линейки со шкалой в миллиметрах.

    При проведении замеров прикладывают первый виток на стержне крепежного элемента к нулевой отметке линейки. Сравнивают соответствие остальных  выступов со шкалой. Если витки совпадают с делениями, это значит, что шаг резьбы составляет 1 мм. В случае если выступы не соответствуют отметкам, замер проводят в следующем порядке:

    1. Прикладывают первый виток к нулевому делению.
    2. Определяют общую длину стержня крепежа.
    3. Считают общее количество выступов. При этом не учитывают виток, совмещённый с нулевой отметкой линейки.

    На этом этап измерений заканчивается. Определение шага резьбы проводится с помощью несложных математических расчётов. Общую длину стержня крепежа делят на количество имеющихся на нём выступов. Так удается приблизительно определить шаг резьбы.

    К примеру, если длина стержня болта составляет 30 мм, а количество витков 20, расчеты проводят по формуле: Шаг = 30/20. В таком случае показатель составляет 1.5 мм.

    ВАЖНО: Этот способ хорошо подходит для нерегулярного использования. В профессиональных целях лучше приобрести специализированный инструмент. Он позволяет получить более точные значения.

    Как определить шаг внутренней резьбы?

    При небольшом диаметре гайки установить в её отверстие линейку невозможно. Это затрудняет процесс проведения расчётов. В случае с гайкой определить показатель можно двумя способами.

    Первый предусматривает подбор болта соответствующей конфигурации. Крепеж должен свободно закручиваться в гайку. Дальнейшие расчеты проводят по имеющемуся болту.

    Второй способ предусматривает нанесение отпечатка внутренней поверхности гайки на лист бумаги. Процесс проводится в следующем порядке:

    1. Отрезают узкую полосу плотной бумаги. Она должна легко помещаться в отверстие.
    2. Наносят на внутреннюю резьбу какой-либо краситель. Это может быть тонкий слой краски, масла, графита и т.д.
    3. Укладывают бумажную полоску внутрь гайки.
    4. Тонким предметом прижимают бумагу к поверхности.

    После проведения вышеперечисленных действий на полосе останется отпечаток. По этому оттиску и определяют шаг резьбы. При правильном проведении замеров удастся без труда высчитать требуемый показатель.
