Класс прочности DIN и ГОСТ – предел стали на разрыв, поэтому при установке на объекты и оборудование необходимо учесть, в какой среде будет находиться крепление, а так же какой нагрузке, вибрации и давлению будет подвержено соединение. Основными стандартами крепежа, которые применяются на территории Российской Федерации, считаются DIN (немецкий стандарт), ISO и ГОСТ. Каждый стандарт имеет 10 классов прочности, который отличается у болтов, винтов и шпилек в зависимости от их механических характеристик.

Классом прочности показывается важная механическая характеристика металлических крепёжных изделий. Этим самым обозначается предел металла на разрыв. Для крепежа, что выпускается из стали углеродистой, он имеет обозначение в виде двух чисел, которые разделены между собой точкой. Одновременно указывается стандарт, с требованиями которого изготовлено крепёжное изделие.


Болты, гайки, шпильки поделены на 10 классов по прочности

Число первое показывает в сто раз уменьшенное значение критичного предела на разрыв. Оно выражается обозначением Н/мм². То есть воздействие растягивающей силы на площадь сечения метиза. Например, в значении 8.8 первая цифра информирует о том, что прочностной предел равняется 800 Н/мм². Вторая восьмёрка показывает предел текучести, после которого начинаются деформационные процессы. Второе число можно записать в таком варианте как 800(Н/мм²).

Совокупность изделий Класс прочности Предел прочности на растяжение, Н/мм2 Напряжение от пробной нагрузки, Н/мм2
Номинальный Не менее Номинальное

Болт, винт, винт с внутренним шестигранником, шпилька.

3.6 300 330 200
4.6 400 400 225
4.8 400 420 310
5.6 500 500 280
5.8 500 520 380
6.6 600 600 440
8.8 800  800*   580**
9.8 900 900 650
10.9 1000 1040 830
12.9 1200 1220 970

* Для болтов диаметром более 16 мм, значение равно 830 Н/мм2

** Для болтов диаметром более 16 мм, значение равно 600 Н/мм2

Для болтов, винтов и шпилек из углеродистых нелегированных или легированных сталей, в соответствии с ГОСТ ISO 898-1-2014, установлены следующие классы прочности:

  • 3.6;
  • 4.6;
  • 4.8;
  • 5.6;
  • 5.8;
  • 6.8;
  • 8.8;
  • 9.8;
  • 10.9
  • 12.9.

Для удобного подбора метизов по механическим и другим свойствам создаются специальные таблицы, в которых отражены класс прочности DIN и ГОСТ. Это даёт заказчикам крепёжного материала более оперативно оформлять заявки с указанием абсолютно точных параметров, а также по сопротивлению на силовые воздействия на разрыв, срез и так далее.


Класс прочности DIN и ГОСТ

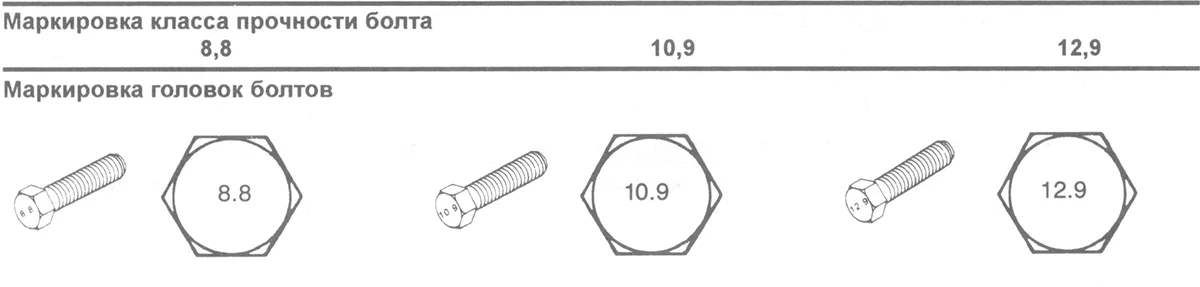

Класс прочности болтов

Прочность болтов маркируется Проверяется на разрыв и на срез. Болты тестируются... если первая цифра больше второй то болты более прочные на разрыв, но менее гибкие.

4.8

5.8

Изготавливаются из марок стали 10, 20.

Имеют относительно не высокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.

Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений.

8.8

Изготавливаются из стали 35, 20Г2Р, 40Х с последующей закалкой.

Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.

Рекомендуем применять в ответственных конструкциях и механизмах.

10.9

12.9

Изготавливаются только из стали 20Г2Р, 40Х, 30Х3МФ в зависимости от диаметра болта с последующей закалкой.

Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.

Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30-40%. Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах и ответственных конструкциях.



Как проверяют класс прочности болтов (видео)


Классы прочности по DIN и ГОСТ
Болты класс прочности 5.8 по ГОСТ
ГОСТ 7798, ГОСТ 7805, ГОСТ 15589,
ГОСТ 7795, ГОСТ 7796, ГОСТ 7808
ГОСТ 7795, ГОСТ 7796, ГОСТ 7808

Болты класс прочности 5.8 по DIN
DIN 931, DIN 933

Болты класс прочности 6.8 по ГОСТ
ГОСТ 7805,

Болты класс прочности 6.8 по ГОСТ
DIN 931, DIN 933

Болты класс прочности 8.8 по ГОСТ
ГОСТ 7798, ГОСТ 7805, ГОСТ 7808, ГОСТ 22353-77, ГОСТ 7795, ГОСТ 7796,

Болты класс прочности 8.8 по ГОСТ
DIN 931, DIN 933

Болты класс прочности 10.9, 11.0 ХЛ, по ГОСТ
ГОСТ Р52644, ГОСТ 22353

Болты класс прочности 10.9 по DIN
DIN 931, DIN 933

Класс прочности гаек

Внимание! Класс прочности гаек маркируется только начиная с 8 класса прочности!
Гайки класс прочности 5.8 по ГОСТ
Гайка ГОСТ 5915, ГОСТ 5927, ГОСТ 15526 (класс прочности 6.0)

Гайки класс прочности 5.8 по DIN
DIN934

Гайки класс прочности 8.8 по ГОСТ
ГОСТ 5915, ГОСТ 5927,

Гайки класс прочности 8.0 по DIN
DIN 934

Гайки класс прочности 10.9, 11.0 ХЛ по ГОСТ
ГОСТ Р52645-2006, ГОСТ 22354-77

Класс прочности шайб

У шайб класса прочности не бывает. Твердость шайб измеряется единицами HV. У обычной шайбы DIN 125 твердость по нормативу составляет 140 HV. У высокопрочной шайбы EN 14399твердость 300 HV. Шайбы класс прочности 5.8 по ГОСТ
