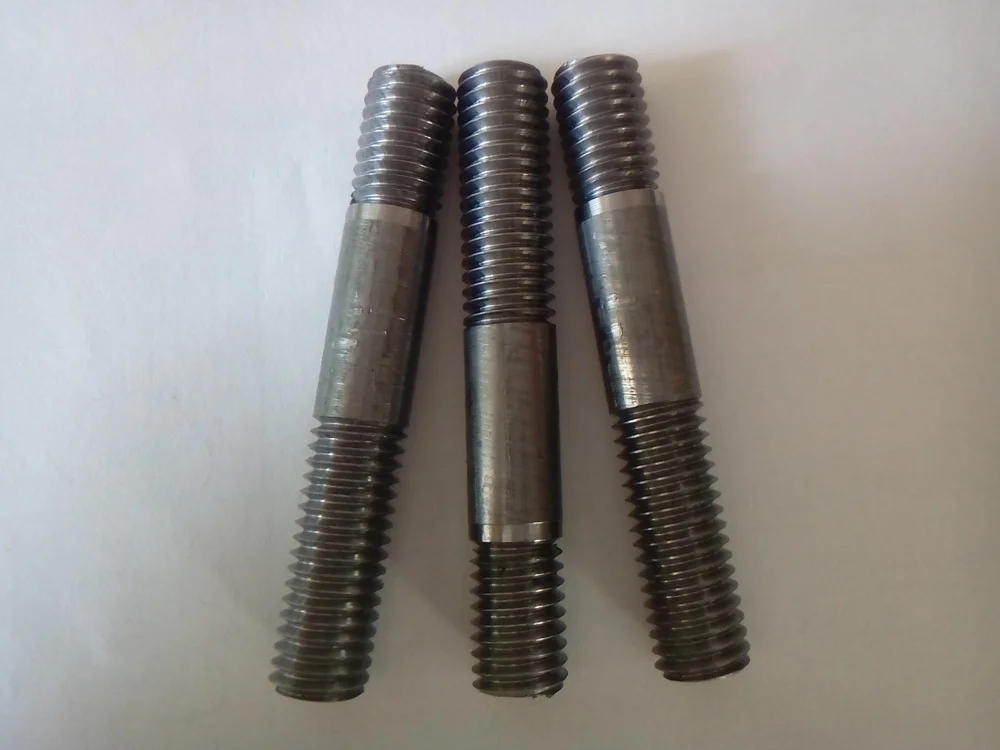

Выполнили заказ на изготовление фланцевых шпилек

В январе-феврале 2024 года был окончен следующий заказ на изготовление фланцевых шпилек. Заказчиком был представитель авторемонтной компании, которая занимается восстановлением и продаже новой спецтехники, в том числе с грузоподъемными механизмами и различным вспомогательным оборудованием.

Состав заказа

Производство фланцевых шпилек, используемых в конструкциях лебедок, устанавливаемые на автомобильном транспорте и на предприятиях в ремонтных зонах и местах погрузки. Так как в процессе работы крепеж подвергается комбинированным нагрузкам, в том числе на срез и растяжение, то важным условием было использование прочной стали в соответствии с ГОСТом 22034-76. Была выбрана сталь 40Х с защитным покрытием. Это конструкционная легированная очень прочная марка с добавлением хрома, что делает ее твердой и устойчивой к коррозии.

Описание крепежа

Перед нашими технологами стояла задача произвести партию высокопрочных болтов с классом 12,9. Изделия должны иметь две резьбы, с одной стороны крупная, с другой мелкая. После производства изделия требовалось закалить для придания дополнительной прочности.

Этапы производства:

Сначала был подобран круглый пруток нужного диаметра из стали 40Х. Технолог разработал методику производства шпилек на токарном станке.

При помощи токарно-винторезных станков с автоматической подачей и приемом изделий были выточены шпильки с указанными типами резьбы.

Затем с обеих сторон были сняты фаски для удобного накручивания гаек. Резьба точилась резцами с твердосплавными пластинами высокого качества.

Каждая деталь подвергалась обязательному контролю на точность геометрии и шага резьбы специальными измерительными инструментами.

Далее, изделия были отправлены на закалку с целью увеличения показателей прочности и износостойкости.

На заключительном этапе была выполнена антикоррозионная обработка. Изделие прошли процедуру оксидирования железом, о чем говорит характерный черный цвет.

Заказчик обращался к нам не в первый раз. Кроме того, к нам обращались с подобными чертежами представители других компаний, так как этот тип шпилек распространен.
