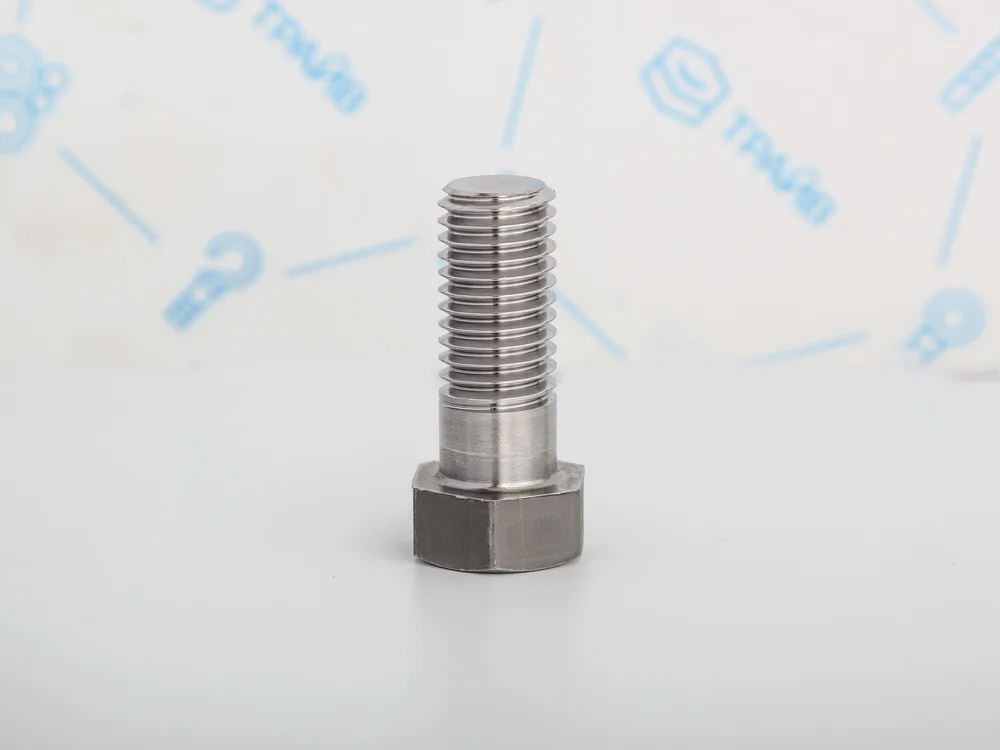

“Трайв” изготовил болты М12 по чертежу

В “Трайв” обратилось ведущее российское машиностроительное предприятие, занимающееся выпуском дизелей и дизель-генераторов различных типов.

Компании требовалось изготовить партию болтов с резьбой М12 по чертежу.

Такой крепеж можно использовать для крепления оборудования и технического обслуживания дизельных двигателей.

Особенность этого заказа заключалась  в использовании коррозионностойкой стали и необходимости постоянного контроля за резьбой.

В этой статье делимся подробностями производственного процесса.

Изготовление болтов на собственном производстве

Заказчик предоставил нам чертеж необходимого изделия. Одним из ключевых требований клиента при изготовлении болтов было использование коррозионностойкой стали. Наши специалисты выбрали марку 07Х16Н6, которая относится к нержавеющим мартенситным сталям и хорошо справляется с высокими механическими нагрузками.

Производственный процесс изготовления болтов состоял из следующих этапов:

1. Подготовка материала. Для изготовления болтов мы использовали калиброванный шестигранный стержень с диаметром 17 мм. Хотя этот материал не прост в обработке, применение калиброванного стержня было необходимо для соблюдения точности параметров будущих болтов и уверенности в высоком качестве стали. Стержень был разрезан на небольшие сегменты по необходимой длине будущих изделий;

2. Формирование головки болта. Мы написали управляющую программу для станка ЧПУ и провели наладочные работы. Затем установили инструмент, который сформировал шестигранную головку болтов за счет прессовки стержня;

3. Нанесение резьбы М12. На этом этапе был использован специальный резьбонакатный инструмент. Заказчику требовался крепеж высокой точности, поэтому мы осуществляли постоянный контроль за резьбой до этапа покрытия изделий. Для этого были использованы контрольные гайки.

4. Покрытие болтов. Мы покрыли поверхность изделий медью (М9 ГОСТ 9.306-85), чтобы увеличить их коррозийную устойчивость и предотвратить сцепление резьбы при завинчивании.

Результаты

Клиент получил партию из 1366-ти болтов в срок. На выполнение заказа потребовалось 8 дней. Клиент отметил высокое качество изготовленных болтов и заявил о своей готовности к дальнейшему сотрудничеству с “Трайв”.
