Курс на импортозамещение: изготовили гайки М160 из российской стали

В декабре 2022 года в “Трайв” поступил заказ от компании, занимающейся сервисным обслуживанием горнодобывающего и дробильно-сортировочного оборудования.

Клиенту требовалось изготовить партию контрирующихся гаек и болтов М160.

Ранее заказчик приобретал эти изделия в Германии, но был вынужден искать альтернативу на отечественном рынке в связи с курсом на локализацию производства.

В этой статье делимся подробностями изготовления полноценной замены европейского крепежа и рассказываем о преимуществах использования контрирующихся гаек.

Особенности заказа

​​Крепеж для дробильно-сортировочного оборудования по переработке рудосодержащего сырья должен иметь длительный срок службы и высокий уровень прочности. Поэтому при разработке аналога немецких изделий наши специалисты использовали российскую легированную конструкционную сталь марки 30ХН2МА. По техническим характеристикам она соответствует европейской марке — 30CrNiMo8.

Материал был выбран с учетом спецификации и тяжелых условий работы машин при повышенной или пониженной температуре. Кроме того, сталь 30ХН2МА отлично подходит для ответственных элементов конструкции.  В качестве заготовки мы использовался круг с диаметром D = 250 мм. Отличительной чертой этого заказа были нетипичные для российского рынка размеры крепежа.

Преимущества контрирующихся гаек

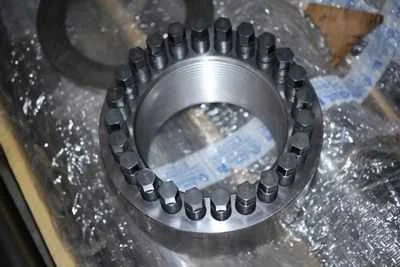

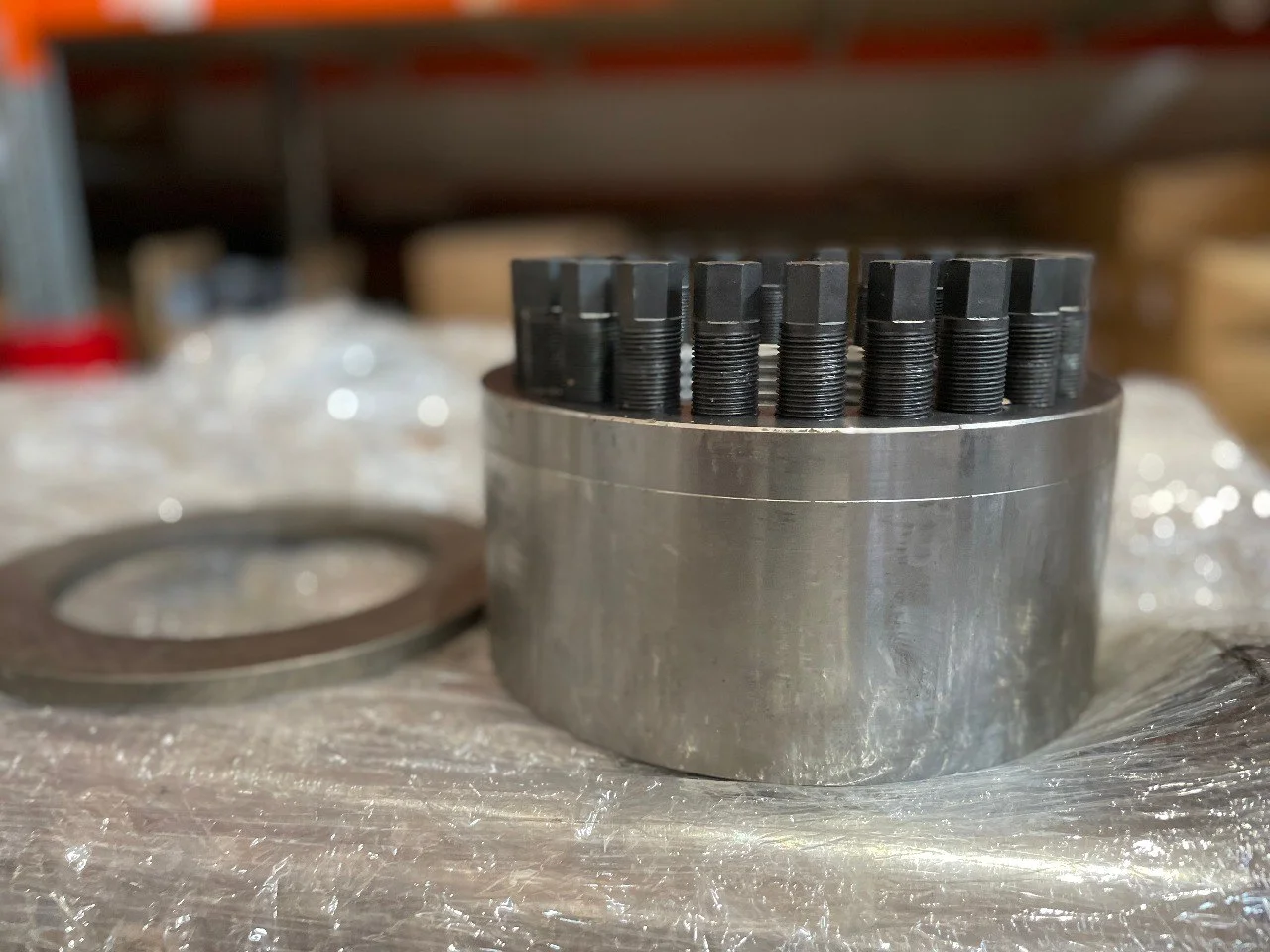

Контрирующаяся гайка имеет особое строение – нейлоновый, металлический, полимерный фиксатор или обжимную резьбу. Это позволяет увеличивать трение между гайкой и болтом. Таким образом, контрирующиеся гайки не подвержены самопроизвольному отвинчиванию в процессе эксплуатации, но их легко можно демонтировать с помощью специального инструмента.

Контрирующиеся гайки обеспечивают дополнительную безопасность и надежность соединения, что особенно важно для узлов дробильно-сортировочного оборудования. Кроме того, из-за низкой вероятности откручивания эти изделия обычно служат дольше, чем стандартный крепеж. Некоторые модели могут быть использованы несколько раз без потери технических свойств. Применение контрирующихся гаек также позволяет сократить количество регулярных проверок и последующей затяжки, что снижает затраты на обслуживание.

Процесс производства контрирующихся гаек

Изготовление контрирующихся гаек состояло из следующих этапов:

1. Закалка заготовки – придание стали повышенной устойчивости к усталостным нагрузкам и улучшение прочности;

2. Точение – формирование формы гайки из заготовки на станке ЧПУ;

3. Повторная закалка - повышение стойкости изделий к ударным и вибрационным нагрузкам;

4. Резьбонарезание - создание резьбы М160 на гайке с помощью специального инструмента;

5.  Добавление контрирующего элемента – изготовление фиксатора для предотвращения самопроизвольного откручивания гайки.

​​В спецификации одним из основных требований было строгое следование параметрам термообработки. Закалка, правильно проведенная нашими специалистами, гарантировала, что гайки будут отличаться высокой прочностью и долгим сроком службы. Далее таким же способом были изготовлены болты.

Результат: гайки успешно используются на предприятии

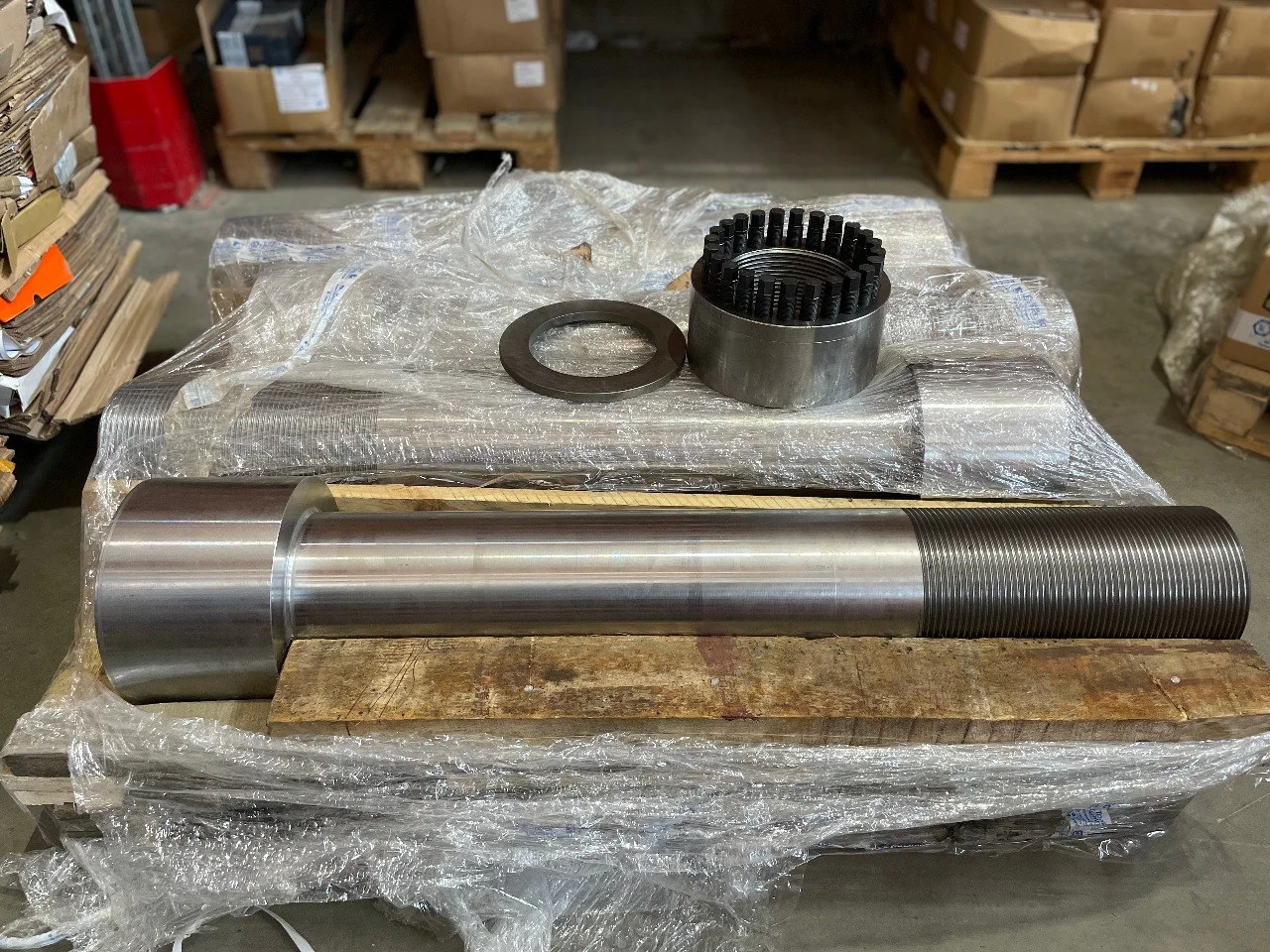

Продукция прошла испытания в специальной лаборатории на соответствие стандартам качества и техническим требованиям. В результате крепеж был признан надежным и безопасным для использования в дробильно-сортировочном оборудовании. На изготовление 8 комплектов из болта и гайки М160 ушло 4,5 месяца, включая стадию проектирования.

Нам удалось разработать индивидуальный проект, благодаря которому клиент сэкономил значительную сумму и получил готовую партию крепежа в более короткие сроки по сравнению с немецким производителем.

После успешного выполнения заказа мы в очередной раз подтвердили свою компетентность в сфере производства нестандартного крепежа. Заказчик остался доволен результатами нашей работы и решил продолжить сотрудничество на постоянной основе.

Решение этой производственной задачи демонстрирует преимущества замены импортного крепежа на отечественные аналоги. Российская продукция привлекательна своим сочетанием доступности и высокого качества, сравнимого с зарубежными метизами. Дополнительными преимуществами для заказчика становятся экономия на транспортировке и более быстрый срок поставки изделий.
