Экскаваторы и корончатые гайки DIN 935

Они работают на стройплощадках и в дорожном строительстве, помогают укладывать новые трубопроводы и ремонтировать уже проложенные коммуникации, они усердно роют и перемещают тонны грунта. Экскаваторы. В этих могучих машинах есть частица труда и нашей компании. Сегодня рассказываем о новой успешно решённой производственной задаче.

Задача

Наш клиент — производитель экскаваторов — заказал изготовление партии корончатых гаек по немецкому стандарту DIN 935.

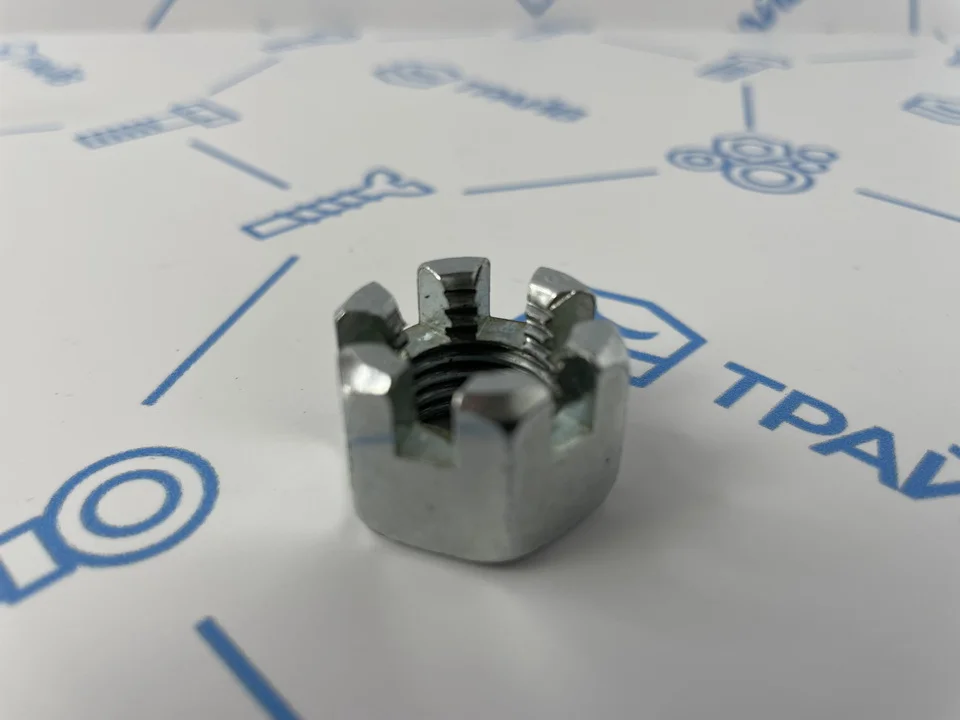

Корончатая гайка DIN 935 представляет собой шестигранную гайку, на одном торце которой выполнены три диаметральных пересекающихся прорези под шплинт. Это делает гайку похожей на корону, отсюда и название. На английском такая гайка называется castle nut — «гайка‑крепость», опять же по причине внешнего сходства с этим фортификационным сооружением.

Корончатые и прорезные гайки по стандарту DIN 935 используются для шплинтованных резьбовых соединений в узлах, которые подвергаются в процессе работы высоким вибрационным и динамическим нагрузкам. Шплинтование в этих случаях предотвращает самопроизвольное разъединение или ослабление резьбовых соединений.

Решение

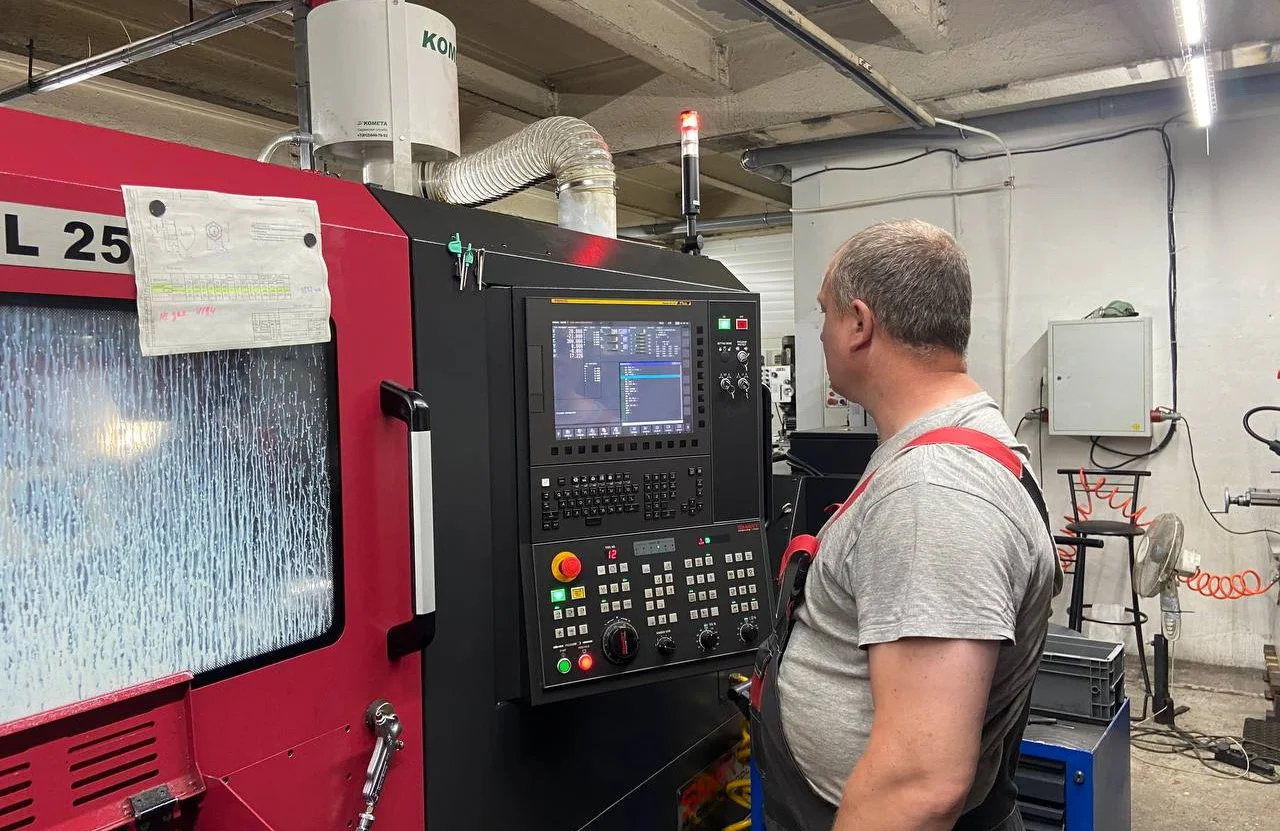

Мы выполняли заказ на собственных производственных мощностях с использованием современного парка станков, в том числе токарно-обрабатывающего комплекса с ЧПУ.

Производство включало несколько стадий:

1. Был закуплен стальной круглый прокат диаметром 100 мм.
2. Прокат нарезали на заготовки с помощью ленточнопильного станка.
3. На станке с ЧПУ в заготовках просверлили сквозные отверстия для дальнейшей нарезки резьбы, далее подрезали торец заготовок.
4. Провели термообработку заготовок, закалили для придания деталям необходимых прочностных характеристик.
5. На станке с ЧПУ нарезали резьбу и подготовили детали для фрезеровки.
6. Отфрезеровали по 6 граней на гайку и выполнили фрезеровку диаметральных пазов на торце под шплинт.

Результат

Для защиты деталей от коррозии и неблагоприятного воздействия окружающей среды было выбрано цинковое защитное покрытие. Это распространённое покрытие для подобного крепежа, экономически целесообразное и обеспечивающее необходимую защиту деталей.

Партия гаек изготовлена и отгружена с соблюдением сроков выполнения заказа. Установлена очередная деловая связь с клиентом. Своей работой мы подтвердили репутацию профессионального и надёжного партнёра.

Наша компания специализируется на крепеже и метизах. Мы принимаем заказы на производство широкого ассортимента продукции, а также выполняем индивидуальные заказы по чертежам. Ждём интересные задачи!
