ОСТ 1 11197-73 Винты. Конструкция и размеры
ОСТ 1 11197-73
ОТРАСЛЕВОЙ СТАНДАРТ
ВИНТЫ
Конструкция и размеры
Дата введения 1974-07-01
Винты ОСТ 1 11198-73
Материал: Сталь 25
Покрытие: Кд6.хр, Ц6.хр
1 . Настоящий стандарт распространяется на винты, предназначенные для постановки в гайки - пистоны с потайной головкой.

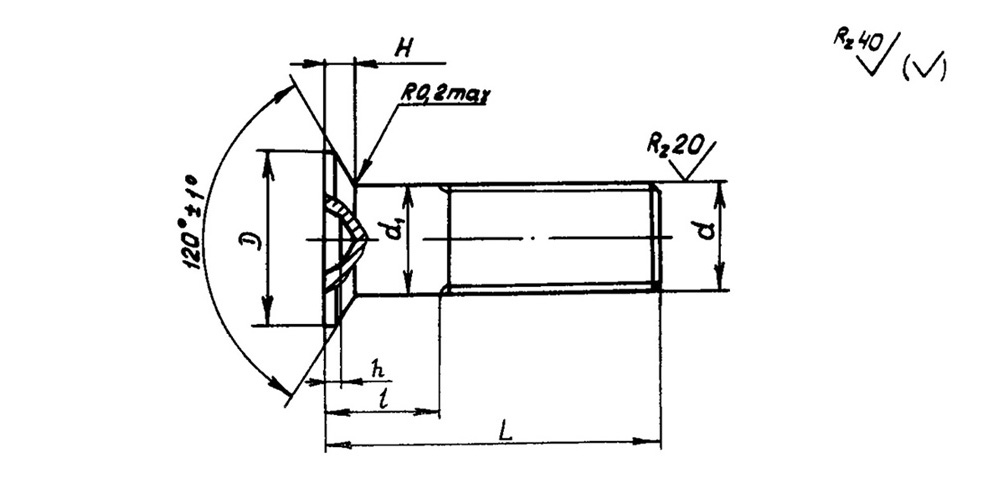

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
Таблица 1
| Типоразмеры | d | d1 | D | H | L | l |
Шлиц по ГОСТ 10753-80 |
Масса 1000 шт., кг | ||
| Пред. откл. | Номер |
h Пред. откл. ±0,1 |
Из алюминиевого сплава |
Из стали | ||||||
| по h12 | ±0,2 | +0,1 | ±0,25 | -1,0 | ||||||
| 1 | М4 | 4 | 6,5 | 1,0 | 10 | 2 | 2 | 0,8 | 0,380 | 1,050 |
| 2 | 12 | 4 | 0,450 | 1,240 | ||||||
| 3 | 14 | 6 | 0,520 | 1,440 | ||||||
| 4 | 16 | 8 | 0,590 | 1,630 | ||||||
| 5 | 18 | 10 | 0,650 | 1,800 | ||||||
| 6 | М3 | 3 | 4,8 | 0,8 | 10 | 2 | 1 | 0,7 | - | 0,532 |
| 7 | 12 | 4 | - | 0,726 | ||||||
| 8 | 14 | 6 | - | 0,819 | ||||||
| 9 | 16 | 8 | - | 1,112 | ||||||
| 10 | 18 | 10 | - | 1,306 | ||||||
3. Материал: алюминиевый сплав Д16П (заменитель - алюминиевый сплав ДЩ);
сталь 25 ( заменитель - сталь 45).
4. Термическая обработка винтов из алюминиевого сплава: закалить и состарить.
5. Поле допуска резьбы винтов из алюминиевого сплава - 6 h » из стали - 6е.
6. Сбег резьбы - по ОСТ 1 00010-81.
7. Покрытие: Ан,Окс.нхр - для винтов из алюминиевого сплава ;
КцСдср, И6.хр - для винтов из стали.
8. Коды ОКП винтов должны соответствовать указанным в обязательном приложении.
9. Технические условия - по ОСТ 1 00646-73.
Пример наименования и обозначения винта типоразмера 2 из стали 25, цинкованного:
Винт 2-Ц-ОСт 1 11198-73
То же, из стали 25, кадмированного:
Винт 2-Кд-ОСт 1 11198-73
То же, из алюминиевого сплава Д16П, анодированного:
Винт 2-Ан.Окс.-ОСТ 1 11197-73
