Все, что Вы не знали о тарельчатом дюбеле

Дата публикации: 05.09.2019

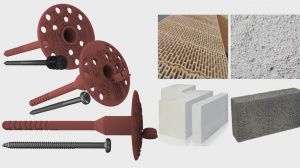

Тарельчатый дюбель предназначен для крепления различных теплоизоляционных панелей для того, чтобы сохранить тепло внутри помещения в холодное время и создать хорошие условия в помещении в летнее время. На территории РФ активно применяются тарельчатые дюбеля для того, чтобы создать надежное крепление к стенам и пользуются популярностью.

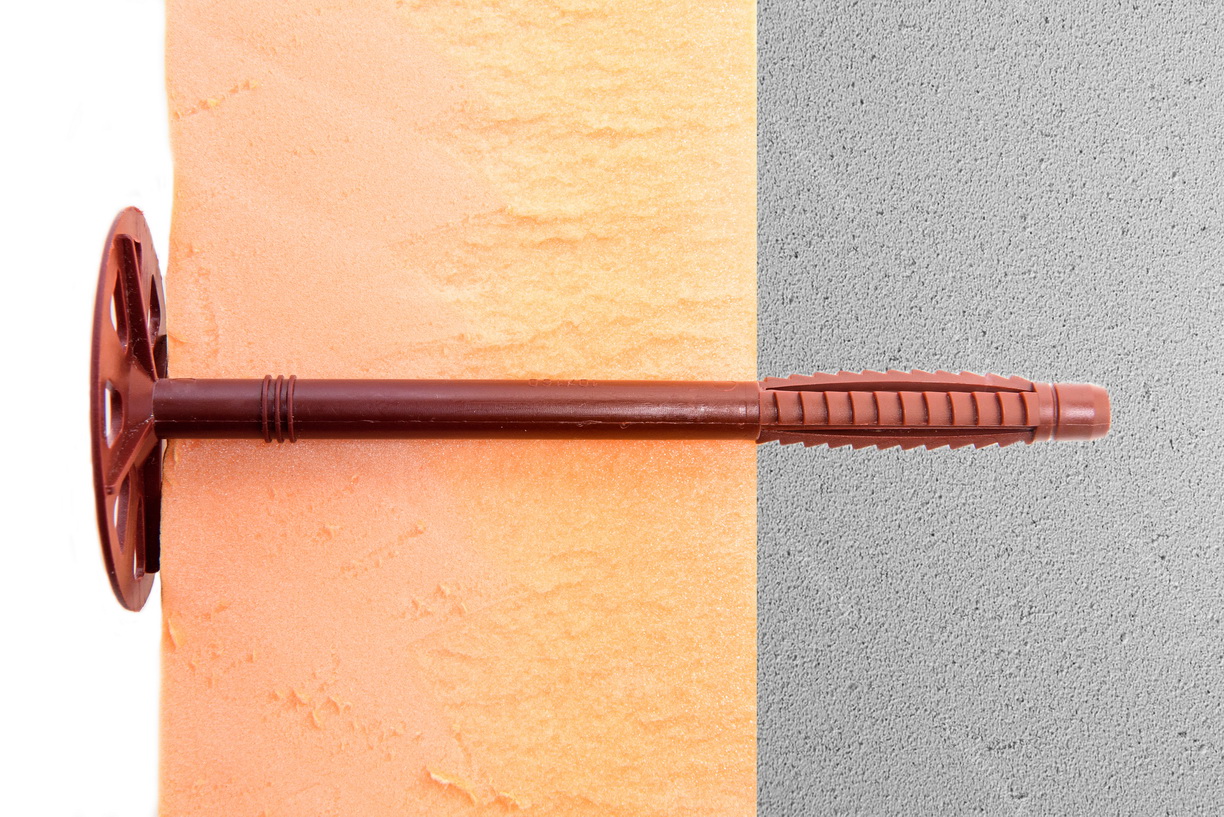

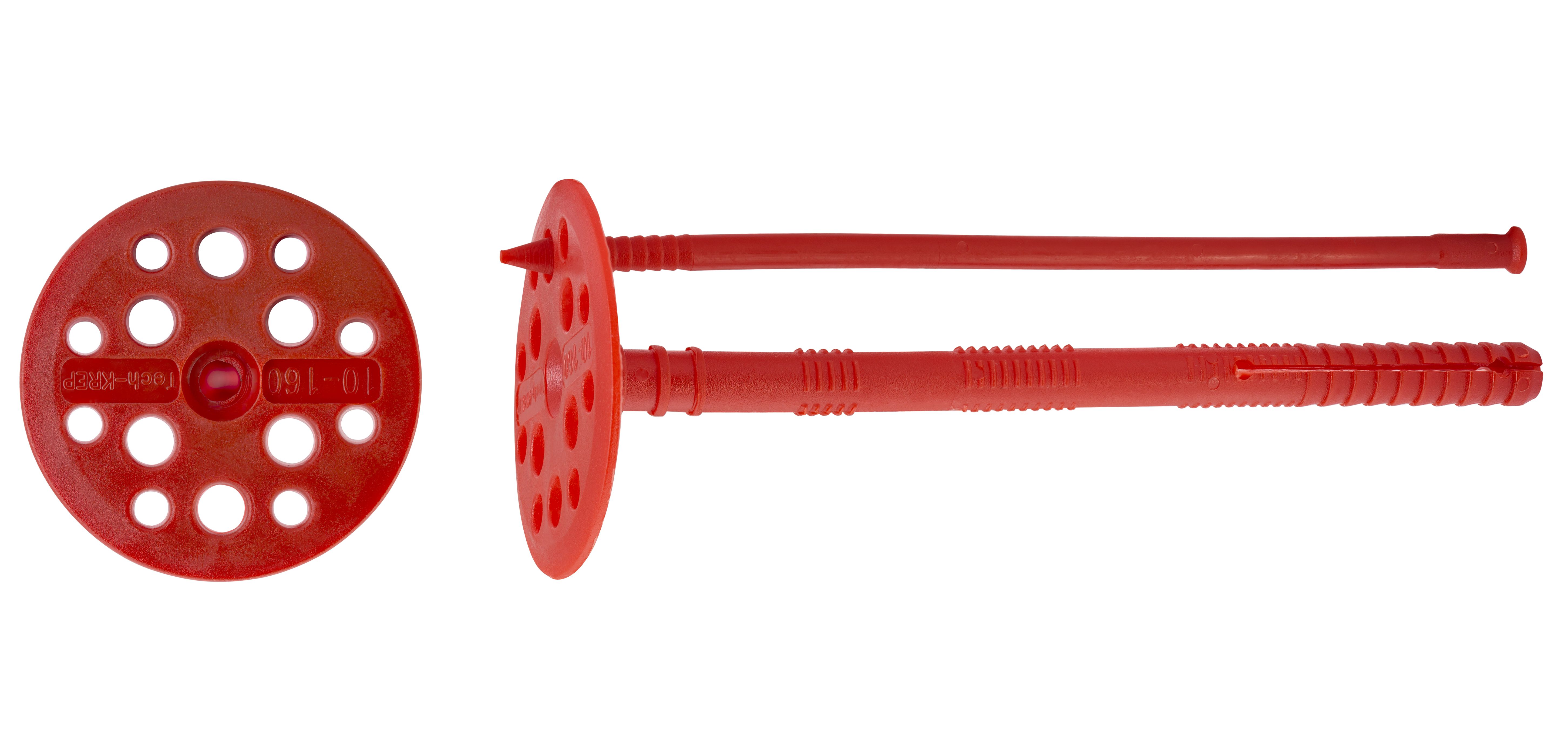

Такие дюбеля имеют разные составные части: распорный элемент в середине изделия по всей длине стержня, на распорном элементе расположены анкерный элемент в виде гильзы с одной стороны, с другой стороны тарельчатая заглушка. Такой тарельчатый дюбель крепится в стену за счет силы трения анкера и гильзы, который соприкасается со стеной. При выборе тарельчатого дюбеля стоит обратить внимание на материал изготовления гильзы, который влияет на силу трения, так как от него зависит «ползучесть» - прочность и напряжение крепления в стене. Надежность крепления в стене обеспечивает несколько факторов: диаметр подготовленного отверстия в стене, а так же диаметр гильзы, анкерного отверстия и диаметр самого распорного элемента, при соблюдении правильных параметров дюбель будет крепко держаться в стене и не будет подвержен деформации, так как напряжение от распора будет равномерно и прочно распределено.

Про гильзу

На территории Российской Федерации, многие пытаются удешевить строительные работы, поэтому для крепления фасадных панелей берут более дешевые тарельчатые дюбеля с гильзой из недорогого материала - полиэстера или полипропилена, что приводит к расслаблению созданной конструкции за счет высокой ползучести таких дюбелей и ослабления напряжения. Со временем такая гильза лопнет и необходимо будет заново укреплять конструкцию, так как при забивании в подготовленное отверстие изделий из полипропилена, созданный натяг постепенно ослабевает и приводит к ухудшению крепления. В ходе многочисленных испытаний, наиболее качественным материалом для производства гильзы, служит полиамид. Гильзы из полиамида (ПА6 и ПА66) отлично подходят для крепления профилей теплоизоляции, более выносливые, что значительно увеличивает срок эксплуатации изделия и уменьшить «ползучесть».

Одним из самых распространенных мнений, можно считать, что материал, из которого изготавливается часть дюбеля, одинаковый и не имеет сильных отличий. А так ли это? Многие считают, что, если заменить дюбель из полиамида на более дешевый из полипропилена, то ничего страшного не произойдет и прочность крепления панелей в стене будет приблизительно одинаковой, но это заблуждение и прочность у полиамида в несколько раз больше, чем прочность гильз изготовленных из полипропилена. Разницу в материалах дюбеля, будет видно через какое-то время в качестве длительного срока эксплуатации. Если снять множество слоев штукатурки, отделочных панелей и посмотреть на состояние дюбеля, то можно увидеть, что дюбель из полиамида невозможно выдернуть даже при помощи инструмента, а дюбель из полипропилена или полиэтилена Вы сможете легко подковырнуть отверткой и вынуть без особых усилий.

При установке стоит обратить на это внимание, так как экономия на дюбеле из полиамида, может повлечь массу неприятных последствий вплоть до разборки всех панелей и необходимость установки заново. Так же отличительной особенностью дюбеля является температура эксплуатации. Полипропилен не выдерживает температуры ниже 10 градусов, так как становится трескучим и разрушается.

Про распорный элемент

Важной особенностью при выборе распорного элемента стоит уделить теплопроводности. Она должны быть низкой, иначе будет накапливаться конденсат или может привести к появлению «мест холода в виде мостов». Такие дорожки напрямую могут повлиять на сохранность тепла в помещении, а высокая концентрация конденсата может размыть штукатурный слой при наличии его, что повлечет отсутствие теплоизоляции в помещении и увеличит количество потребляемой энергии на отопление помещений в зимнее время.

Так же распорный элемент должен обладать хорошей стойкостью к коррозии, так как его основная задача – сохранить прочность крепления, чтобы панели, которые закреплены тарельчатым дюбелем, служили как можно дольше. Поэтому не стоит экономить на дюбеле, так как коррозия значительно сокращает поперечное сечение, а так же уменьшает надежность распорного элемента. Из-за таких характеристик на распорном элементе может появиться ржавчина или окисление при взаимодействии с окружающей средой, что будет привлекать внимание, и внешне будет отличаться под слоем штукатурки. Сама же штукатурка будет портиться под влиянием конденсата и со временем разрушиться.

Распорный элемент дюбеля всегда должен быть прочным на растяжение, а так же иметь хорошую гибкость. По мнению экспертов - проектировщиков, главное для распорного элемента, это возможность изменения и деформатирования формы в месте изгиба, поэтому материал распорного элемента изготавливается из прочных материалов, но маленькую силу упругости, что соответствует стеклопластиковому материалу.

Стеклопластик для распорного элемента (РЭ) подходит лучше, чем стальной, так как имеет наиболее привлекательные характеристики. По эксплуатационным характеристикам стеклопластиковый и стальной распорный элемент имеет только одинаковый диаметр 5.5 мм, а основные характеристики разные. Стеклопластиковый элемент имеет высокую прочность на растяжение не менее 1500 Мпа, по-сравнению со стальным, который имеет 410 МПа. Силу упругости стального элемента 200 ГПа, а стеклопластиковые распорный элемент не более 50 ГПа, что делает распорный элемент более надежным, так как модуль упругости в 4 раза меньше. Так же у стеклопластикового элемента более высокие характеристики на поперечный срез и удельную теплопроводность 0.48 Вт.

Так же, стеклопластиковый стержень более надежно защищен от коррозии, в отличии от стального, который необходимо покрывать покрытиями, чтобы защитить от влияния окружающей среды. Кроме этого, стеклопластиковый элемент имеет значительную разницу в проводимости тепла, практически в 100 раз. Стеклопластик практически не проводит тепло, коэффициент 0.998 при установке на 1 кв. метр, поэтому панели для фасадов не подвержены изменениям и не создают колебания в температурном фоне системы, что позволяет созданной системе работать надежнее, сохраняя тепло в помещении. Дюбеля со стальным распорным элементом уменьшают сопротивление тепла, коэффициент теплопроводности составляет 0.816 на 1 кв. метр. Можно отметить, что толщина утеплителя ниже на 10-12% при установке распорного элемента из стеклопластика, чем при установке распорного элемента со стальным стержнем, таким образом, возможно, сэкономить пространство для жизни.

Поэтому, при выборе тарельчатого дюбеля необходимо выбирать дюбель из полиамида со стеклопластиковым распорным элементом, что делает более надежным соединение панелей к стене. Такая структура важна, чтобы тарельчатый дюбель плотно соединил панели и делает конструкцию более долговечной, тепловыносливой и защищенной от влияния окружающей среды.
