    НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

    ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

    Cross-recessed countersunk (flat) head tapping screws

    Дата введения 2014-01-01

    1 Область применения

    Настоящий стандарт устанавливает характеристики самонарезающихвинтовспотайной головкой и крестообразным шлицем с резьбой от ST2.2 до ST9.5 включительно.

    2 Нормативные ссылки

    Следующие нормативные документы необходимо использовать при применении настоящего стан- дарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссы- лок — последнее издание указанного стандарта (включая любые поправки).

    ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225. Fasteners — Bolts, screws, studs and nuts — Symbolsand designations of dimensions)

    ИСО 1478 Резьба самонареэающихвинтов(1801478. Tapping screws thread)

    ИСО 2702 Винты самонареэающие. стальные, термообработанные. Механические свойства (ISO 2702, Heat-treated steel tapping screws — Mechanical properties)

    ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269. Fasteners — Acceptance inspection)

    ИСО 3506-4 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 4. Самонарезающие винты (ISO 3506-4. Mechanical properties of corrosion-resistant stainless steel fasteners — Part 4: Tapping screws)

    ИСО 4042 Изделия крепежные. Электролитические покрытия (ISO 4042. Fasteners — Electroplated coatings)

    ИСО 4757 Шлицы крестообразные для винтов (ISO 4757. Cross recesses for screws)

    ИС04759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точнос- ти А. ВиС (ISO 4759-1, Tolerances for fasteners — Parti: Botts. screws, studs and nuts — Product grades A. В and C)

    ИСО 7721 Винты с потайной головкой. Конструкция головки и калибры для контроля (ISO 7721. Countersunk head screws — Head configuration and gauging)

    ИСО 7721-2 Винты с потайной головкой. Часть 2. Глубина вхождения крестообразного шлица (ISO 7721 -2. Countersunk flat head screws — Part 2: Penetration depth of cross recesses

    ИСО 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992. Fasteners — General requirements for bolts, screws, studs and nuts)

    ИСО 10683 Изделия крепежные. Неэлектролитичесхие цинк-ламельные покрытия (ISO 10683. Fasteners - Non-electrolytically applied zinc flake coatings)

    ИСО 16048 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали (IS0 16048. Passivation of corrosion-resistant stainless-steel fasteners)

    Иэдвнив официальное

    3 Размеры

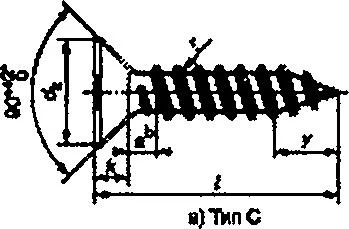

    Размеры винтов указаны на рисунке 1 и в таблице 1. Символы и обозначения размеров по ИСО 225.

    Таблица 1 — Размеры

    Резьба d

    ST2.2

    ST 2.9

    ST 3.5

    ST 4.2

    ST4.6

    ST 5.5

    ST 6.3

    ST8

    ST 9.S

    Р*

    0.8

    1.1

    1.3

    1.4

    1.6

    1.6

    1.8

    2.1

    2.1

    P1)

    не белее

    1.6

    2.2

    2.6

    2.6

    3.2

    3.6

    3.6

    4.2

    4.2

    a2)

    Теоретический

    не более

    4.4

    6.3

    8.2

    9.4

    10.4

    11.5

    12.6

    17.3

    20.0

    Фактический

    не более

    3.8

    5.S

    7.3

    8.4

    9.3

    10.3

    11.3

    15.8

    18.3

    не менее

    3.5

    5.2

    6.9

    8.0

    8.9

    9.9

    10.9

    15.4

    17.8

    k

    не белее

    1.10

    1.70

    2.35

    2.60

    2.80

    3.00

    3.15

    4.65

    5.25

    r

    не белее

    0.8

    1.2

    1.4

    1.6

    2.0

    2.2

    2.4

    3.2

    4.0

    Крестообразный шлиц

    Номер шлица

    0

    1

    2

    3

    4

    Тип Н

    m

    не более

    1.0

    3.2

    4.4

    4.6

    5.2

    6.6

    6.8

    8.9

    10.0

    Глубина вхождения калибра

    не более

    1.2

    2.1

    2.4

    2.6

    3.2

    3.3

    3.S

    4.6

    5.7

    не менее

    0.9

    1.7

    1.9

    2.1

    2.7

    2.6

    3.0

    4.0

    5.1

    Тип Z

    m

    не более

    2.0

    3.0

    4.1

    4.4

    4.9

    6.3

    6.6

    8.8

    9.8

    Глубина вхождения калибра

    не более

    1.20

    2.01

    2.20

    2.S1

    3.05

    3.18

    3.45

    4.60

    5.64

    не менее

    0.95

    1.76

    1.75

    2.06

    2.60

    2.73

    3.00

    4.15

    5.19

    у 3)

    Тип С

    2.0

    2.6

    3.2

    3.7

    4.3

    5.0

    6.0

    7.5

    6.0

    Тип F

    1.6

    2.1

    2.5

    2.6

    3.2

    3.6

    3.6

    4.2

    4.2

    Тип R

    2.7

    3.2

    3.6

    4.3

    5.0

    6.3

    Резьба

    l

    Тип С и Тип R

    Тип F

    номин.

    не менее

    не более

    не менее

    не более



    4.5

    3.7

    S.3

    3.7

    4.5





    6.6

    6.7

    7.3

    6.7

    6.6











    9.6

    8.7

    10.3

    8.7

    9.5















    13

    12.2

    13.6

    12.2

    13.0



    Область













    16

    (6.2

    16.8

    (6.2

    16.0



















    19

    (8.2

    19.8

    18.2

    19.0













    22

    22.2

    22.8

    20.7

    22.0















    26

    24.2

    25.8

    23.7

    26.0



















    32

    30.7

    33.3

    30.7

    32.0



















    36

    36.7

    39.3

    36.7

    38.0



















    46

    43.7

    46.3

    43.6

    46.0



















    60

    46.7

    61.3

    48.5

    50.0



















    Таблица 2

    Материал

    Сталь, в соответствии с ИСО 2702

    Коррозионностойкая сталь

    Общие требования

    ИСО 8992

    Резьба

    ИСО 1478

    Крестообразный шлиц

    ИСО 4757. ИСО 7721-2

    Механические свойства

    Марка стали/степень твердости

    А2-20Н. А4-20Н. А5-20Н

    Обозначение стандарта

    ИСО 2702

    ИСО 3506-4

    Допуск

    Класс точности

    А

    Обозначение стандарта

    ИСО 4759-1

    Отделка — покрытие

    без отделки/по

    Требования к электролитическим покрытиям по ИСО 4042. Требования к неэлектролитическим цинкламельным покрытиям по ИСО 10683.

    Дополнительные требования, другая отделке или другие покрытия должны быть согласованы между поставщиком и покупателем

    Покрытия

    Требования к пассивации по ИСО 16048

    Приемка

    Приемочный контроль по ИСО 3269

    Соответствует ISO 7050.
