    ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

    ВИНТЫ САМОНАРЕЗАЮЩИЕ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ

    И СФЕРОЙ С КРЕСТООБРАЗНЫМ ШЛИЦЕМ

    Технические условия

    Cross recessed pan head tapping screws. Specifications

    Дата введения 1995-01-01

    Предисловие

    1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"

    2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. N 202

    3 Стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7049-83 "Винты самонарезающие с цилиндрической головкой и сферой с крестообразным шлицем"

    4 ВВЕДЕН ВПЕРВЫЕ

    5 ПЕРЕИЗДАНИЕ

    1 Область применения

    Настоящий стандарт распространяется на самонарезающие винты с цилиндрической головкой и сферой с крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.

    2 Нормативные ссылки

    В настоящем стандарте использованы ссылки на следующие стандарты:

    ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

    ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

    ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

    ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

    ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

    ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля

    ГОСТ 17769-83 Изделия крепежные. Правила приемки

    ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

    ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов

    ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Общие технические условия

    3 Размеры

    Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

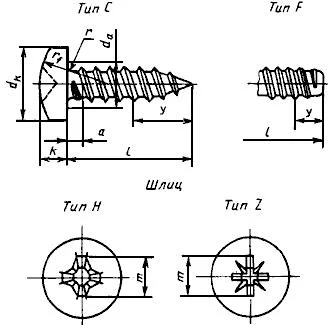

    Рисунок 1

    Таблица 1

    Размеры в мм

    Резьба

    ST2,2

    ST2,9

    ST3,5

    ST4,2

    ST4,8

    ST5,5

    ST6,3

    ST8

    ST9,5

    P1)

    0,8

    1,1

    1,3

    1,4

    1,6

    1,8

    1,8

    2,1

    2,1

    a2), не более

    0,8

    1,1

    1,3

    1,4

    1,6

    1,8

    1,8

    2,1

    2,1

    da, не более

    2,8

    3,5

    4,1

    4,9

    5,6

    6,3

    7,3

    9,2

    10,7

    dk

    не более

    4,0

    5,6

    7,0

    8,0

    9,5

    11,0

    12,0

    16,0

    20,0

    не менее

    3,70

    5,30

    6,64

    7,64

    9,14

    10,57

    11,57

    15,57

    19,48

    k

    не более

    1,6

    2,4

    2,6

    3,1

    3,7

    4,0

    4,6

    6,0

    7,5

    не менее

    1,40

    2,15

    2,35

    2,80

    3,40

    3,70

    4,30

    5,60

    7,10

    r, не менее

    0,10

    0,10

    0,10

    0,20

    0,20

    0,25

    0,25

    0,40

    0,40

    rf

    3,2

    5,0

    6,0

    6,5

    8,0

    9,0

    10,0

    13,0

    16,0

    Номер шлица

    0

    1

    2

    3

    4

    Крестообразный шлиц

    Тип Н

    m

    не более

    1,9

    3,0

    3,9

    4,4

    4,9

    6,4

    6,9

    9,0

    10,1

    глубина вхождения калибра

    не менее

    0,85

    1,40

    1,40

    1,90

    2,40

    2,60

    3,10

    4,15

    5,20

    не более

    1,2

    1,8

    1,9

    2,4

    2,9

    3,1

    3,6

    4,7

    5,8

    Тип Z

    m

    не более

    2,0

    3,0

    4,0

    4,4

    4,8

    6,2

    6,8

    8,9

    10,1

    глубина вхождения калибра

    не менее

    0,95

    1,45

    1,50

    1,95

    2,30

    2,55

    3,05

    4,05

    5,25

    не более

    1,20

    1,75

    1,90

    2,35

    2,75

    3,00

    3,50

    4,50

    5,70

    y3)

    Тип С

    2,0

    2,6

    3,2

    3,7

    4,3

    5,0

    6,0

    7,5

    8,0

    Тип F

    1,6

    2,1

    2,5

    2,8

    3,2

    3,6

    3,6

    4,2

    4,2

    1) Шаг резьбы.

    2) Расстояние от торца головки до первого полного витка резьбы.

    3) Длина неполной резьбы (для справок).

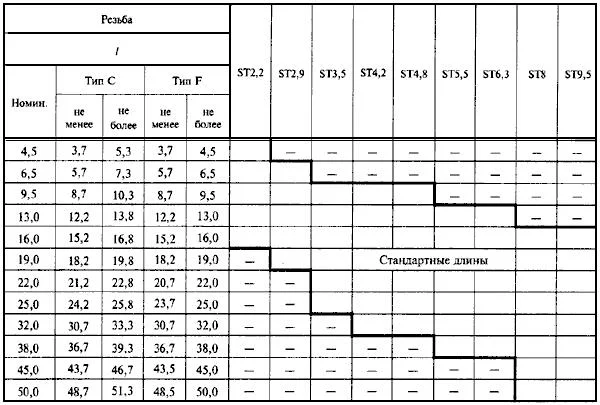

    Таблица 2

    Размеры в мм

    4 Технические условия

    Таблица 3

    Материал

    Сталь

    ГОСТ Р ИСО 2702

    Резьба

    ГОСТ Р ИСО 1478

    Механические свойства

    ГОСТ Р ИСО 2702

    Допуски

    Класс точности А

    ГОСТ 1759.1

    Крестообразный шлиц

    ГОСТ 10753

    Поверхность изделия

    Без покрытия и с покрытием

    ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303

    Дефекты поверхности

    ГОСТ 1759.2

    Приемка

    ГОСТ 17769

    Упаковка винтов, маркировка тары, транспортирование и хранение

    ГОСТ 18160

    Пример условного обозначения

    винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l=16 мм, концом типа С, без покрытия:

    Винт ST3,5x16-C-Z ГОСТ Р ИСО 7049-93

    То же винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l=22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:

    Винт ST4,2x22,016-F-H ГОСТ Р ИСО 7049-93

    Теоретическая масса винтов указана в приложении.

    ПРИЛОЖЕНИЕ А

    (справочное)

    Таблица A.1

    Резьба

    ST2,2

    ST2,9

    ST3,5

    ST4,2

    ST4,8

    ST5,5

    ST6,3

    ST8

    ST9,5

    Длина винта l, мм

    Теоретическая масса 1000 шт. стальных винтов типа С, кг

    4,5

    0,192

    -

    -

    -

    -

    -

    -

    -

    -

    6,5

    0,237

    0,522

    -

    -

    -

    -

    -

    -

    -

    9,5

    0,306

    0,671

    0,970

    1,445

    2,234

    -

    -

    -

    -

    13,0

    0,387

    0,810

    1,175

    1,734

    2,623

    3,321

    4,531

    -

    -

    16,0

    0,455

    0,929

    1,350

    1,982

    2,948

    3,748

    5,103

    9,841

    18,254

    19,0

    -

    1,048

    1,526

    2,230

    3,272

    4,177

    5,674

    10,774

    19,670

    22,0

    -

    -

    1,701

    2,478

    3,597

    4,605

    6,246

    11,706

    21,086

    25,0

    -

    -

    1,877

    2,725

    3,921

    5,033

    6,817

    12,638

    22,502

    32,0

    -

    -

    -

    3,303

    4,678

    6,031

    8,151

    14,814

    25,806

    38,0

    -

    -

    -

    -

    -

    6,887

    9,294

    16,679

    28,638

    45,0

    -

    -

    -

    -

    -

    -

    -

    18,854

    31,943

    50,0

    -

    -

    -

    -

    -

    -

    -

    20,408

    34,303

    Соответствует ISO 7049.
