    ГОСТ Р ИСО 1207-2013

    НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

    ВИНТЫ С НИЗКОЙ ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ СО ШЛИЦЕМ

    Класс точности А

    Дата введения 2014-07-01

    Предисловие

    Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

    Сведения о стандарте

    1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода стандарта, указанного в пункте 4

    2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"

    3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 июля 2013 г. N 377-ст.

    4 Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 1207:2011* "Винты с низкой цилиндрической головкой со шлицем. Класс точности A" (ISO 1207:2011 "Slotted cheese head screws - Product grade A"). ________________ * Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт . - Примечание изготовителя базы данных.

    При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

    5 ВЗАМЕН ГОСТ Р 50405-92 (ИСО 1207-83)

    Правила применения настоящего стандарта установлены в  ГОСТ Р 1.0-2012  (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

    1 Область применения

    Настоящий стандарт устанавливает характеристики винтов с низкой цилиндрической головкой со шлицем класса точности А с резьбой от М1,6 до М10 включительно.

    В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 3506-1 и ИСО 4759-1.

    2 Нормативные ссылки

    Следующие нормативные документы необходимо использовать при применении настоящего стандарта*. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).

    * Таблицу соответствия национальных стандартов международным см. по ссылке. - Примечание изготовителя базы данных.

    ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions).

    ИСО 261 Резьбы метрические ИСО общего назначения. Общий план (ISO 261, ISO general-purpose metric screw threads - General plan).

    ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch tread).

    ИСО 965-2 Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)

    ИСО 965-3 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы (ISO 965-3, ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads).

    ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection).

    ИСО 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs).

    ИСО 4042 Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings).

    ИСО 4753 Изделия крепежные. Концы крепежных изделий с наружной метрической резьбой ИСО (ISO 4753, Fasteners - Ends of parts with external ISO metric thread).

    ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades А, В and C)

    ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements).

    ИСО 8839 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 8839, Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals)

    ИСО 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts).

    ИСО 10683 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings).

    ИСО 16048 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали (ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners).

    3 Размеры

    Размеры винтов указаны на рисунке 1 и в таблице 1.

    Рисунок 1 - Винт с низкой цилиндрической головкой со шлицем

    Рисунок 1 - Винт с низкой цилиндрической головкой со шлицем

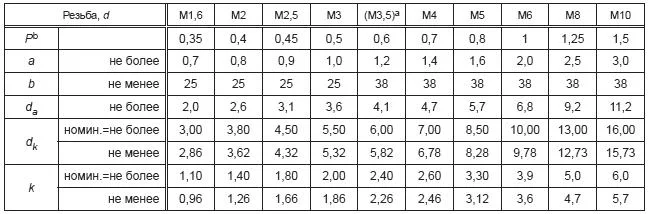

    Таблица 1 - Размеры

    В миллиметрах

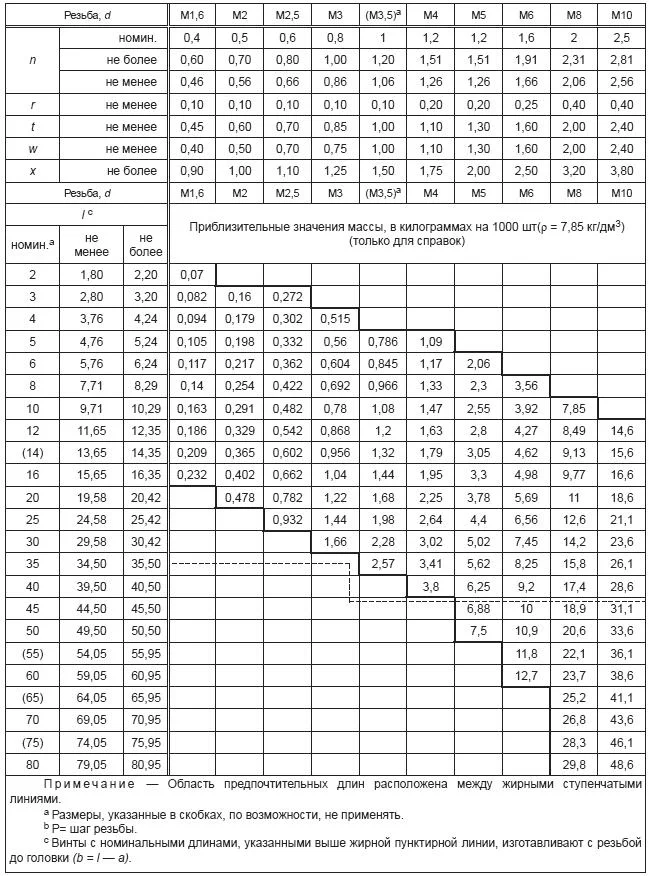

    Окончание таблицы 1

    Диаметр стержня приблизительно равен среднему диаметру резьбы или наружному диаметру резьбы. Символы и обозначения размеров по ИСО 225.

    4 Технические требования и ссылочные стандарты

    Технические требования в соответствии с таблицей 2.

    Таблица 2

    Материал

    Сталь

    Коррозионно-стойкая сталь

    Цветной металл

    Общие требования

    Обозначение стандарта

    ИСО 8992

    Резьба

    Допуски

    6g

    Обозначение стандарта

    ИСО 261, ИСО 965-2, ИСО 965-3

    Механические свойства

    Класс прочности

    4.8, 5.8

    А2-50, А2-70

    По согласованию

    Обозначение стандарта

    ИСО 898-1

    ИСО 3506-1

    ИСО 8839

    Допуски

    Класс точности

    А

    Обозначение стандарта

    ИСО 4759-1

    Отделка - покрытие

    Без отделки/покрытия



    Требования к электролитическим покрытиям по ИСО 4042 Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683

    Требования к пассивации по ИСО 16048

    Требования к электролитическим покрытиям по ИСО 4042



    Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем

    Дефекты поверхности

    Допустимые дефекты поверхности по ИСО 6157-1

    Приемка

    Приемочный контроль по ИСО 3269

    5 Обозначение

    Пример: Винт с низкой цилиндрической головкой со шлицем с резьбой М5, номинальной длиной ГОСТ Р ИСО 1207-2013 Винты с низкой цилиндрической головкой со шлицем. Класс точности А 20 мм и класса прочности 4.8 обозначают следующим образом:

    Винт с низкой цилиндрической головкой ГОСТ Р ИСО 1207 ;- М5х20 - 4.8

    Приложение ДА (обязательное). Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации

    Приложение 1 (обязательное)

    Таблица 1

    Обозначение ссылочного международного стандарта

    Степень соответствия

    Обозначение и наименование соответствующего национального стандарта

    ИСО 225

    -

    *

    ИСО 261

    MOD

    (ИСО 261-98) "Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги"

    ИСО 898-1

    IDT

    ГОСТ Р ИСО 898-1-2011  "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы"

    ИСО 965-2

    -

    *

    ИСО 965-3

    MOD

    ГОСТ 16093-2004  (ИСО 965-1:1998, ИСО 965-3:1998) "Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором"

    ИСО 3269

    IDT

    ГОСТ Р ИСО 3269-2009  "Изделия крепежные. Приемочный контроль"

    ИСО 3506-1

    IDT

    ГОСТ Р ИСО 3506-1-2009  "Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки"

    ИСО 4042

    IDT

    ГОСТ Р ИСО 4042-2009  "Изделия крепежные. Электролитические покрытия"

    ИСО 4753

    MOD

    ГОСТ 12414-94  "Концы болтов, винтов и шпилек. Размеры"

    ИСО 4759-1

    IDT

    ГОСТ Р ИСО 4759-1-2009  "Изделия крепежные. Допуски. Часть1. Болты, винты, шпильки и гайки. Классы точности А, В и С"

    ИСО 6157-1

    IDT

    ГОСТ Р ИСО 6157-1-2009  "Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения"

    ИСО 8839

    IDT

    ГОСТ Р ИСО 8839-2009  "Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов"

    ИСО 8992

    IDT

    ГОСТ Р ИСО 8992-2011  "Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек"

    ИСО 10683

    -

    *

    ИСО 16048

    -

    *

    * Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - MOD - модифицированные стандарты; - IDT - идентичные стандарты.

    Соответствует ГОСТ 1491-80, DIN 84 и ISO 1207.
