ГОСТ 8922-69 Винты грузовые (цапфы). Конструкция
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ ГРУЗОВЫЕ (ЦАПФЫ) Конструкция
Loaded screws (journals). |
ГОСТ
Взамен |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена
01.07.70
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1030
Настоящий стандарт распространяется на грузовые винты, предназначенные для подъема, опускания и удержания на весу приспособлений.

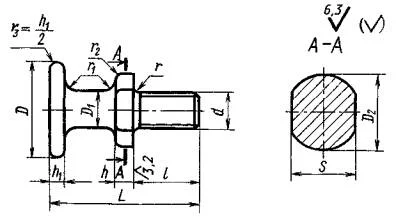

1. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
| Обозначение винтов | Применяемость | d | L | D | D1 | D2 |
S h13 |
l | h | h1 | r | r1 | r2 | P*, кгс | Масса, кг » |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7095-0021 | М12 | 50 | 32 | 12 | 25 | 22 | 22 | 6 | 5 | 2 | 4 | 2 | 120 | 0,085 | |
| 7095-0022 | М16 | 65 | 40 | 16 | 30 | 24 | 28 | 8 | 6 | 6 | 200 | 0,170 | |||
| 7095 0023 | М20 | 80 | 45 | 20 | 36 | 27 | 32 | 10 | 8 | 3 | 8 | 300 | 0,314 | ||
| 7095-0024 | М24 | 95 | 55 | 25 | 45 | 36 | 38 | 10 | 3 | 480 | 0,562 | ||||
| 7095-0025 | М30 | 110 | 65 | 30 | 55 | 41 | 45 | 12 | 10 | 4 | 720 | 0,918 | |||
| 7095-0026 | М36 | 125 | 70 | 36 | 60 | 46 | 52 | 12 | 4 | 1100 | 1,374 | ||||
| 7095-0027 | М42 | 140 | 80 | 42 | 70 | 60 | 60 | 14 | 12 | 5 | 1650 | 2,056 | |||
| 7095-0028 | М48 | 160 | 85 | 50 | 75 | 65 | 70 | 14 | 16 | 2420 | 2,977 |
* Допускаемая нагрузка на винт.
Примечание . При изготовлении грузовых винтов методом горячей штамповки нерабочие поверхности винтов не следует подвергать механической обработке.
Пример условного обозначения грузового винта размеромd=М12:
Винт 7095-0021 ГОСТ 8922-69
(Измененная редакция, Изм.№1, 2, 3).
2. Материал - сталь марки 20 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 20.
3. Неуказанные предельные отклонения размеров:
4. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6 g по ГОСТ 16093-81.
3, 4.(Измененная редакция, Изм.№ 3).
5. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.
6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
7. Размеры гнезд под грузовые винты и остальные технические требования - по ГОСТ 4751-73.
8. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии винтов одного типоразмера.
9. Пример применения грузовых винтов указан в приложении.
(Введен дополнительно, Изм. № 3).
ПРИЛОЖЕНИЕ
Справочное
ПРИМЕР ПРИМЕНЕНИЯ ГРУЗОВЫХ ВИНТОВ
