ГОСТ 8878-93 Винты установочные с коническим концом и шестигранным углублением "под ключ" классов точности А и В.Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А И В
Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|---|---|
|
Республика Беларусь Республика Кыргызстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Украина |
Белстандарт Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Туркменглавгосинспекция Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 8878-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4. ВЗАМЕН ГОСТ 8878-84
5. ПЕРЕИЗДАНИЕ
Содержание
Предисловие
1. Размеры
2. Технические требования
3. Обозначение
ПРИЛОЖЕНИЕ (справочное)
ИНФОРМАЦИОННЫЕ ДАННЫЕ
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ Техническиеусловия
Hexgonol socket cone-point set screws. |
ГОСТ |
Дата введения 1995-01-01
Настоящий стандарт распространяется на установочные винты с коническим концом и шестигранным углублением под ключ классов точности А и В с номинальным диаметромdот 1,6 до 24 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
1. Размеры

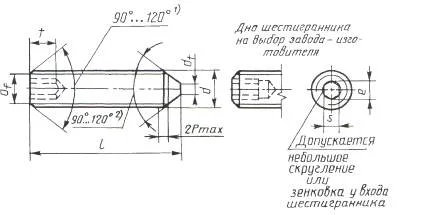

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
1)Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
2)Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов с номинальными
длинами, приведенными ниже штриховой ступенчатой линии в таблице 1.
Для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.
Таблица 1
В миллиметрах
| Номинальный диаметр резьбы,d | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, Р | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | ||||
| d1 | макс. | 0 | 0 | 0 | 0 | 0 | 0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | |||
| df | Внутренний диаметр | ||||||||||||||||
| е | мин.1) | 0,803 | 1,003 | 1,427 | 1,73 | 2,30 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 13,72 | |||
| S | номин. | 0,7 | 0,9 | 1,3 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | |||
| мин. | 0,711 | 0,889 | 1,270 | 1,520 | 2,020 | 2,520 | 3,020 | 4,020 | 5,020 | 6,020 | 8,025 | 10,026 | 12,032 | ||||
| макс. | 0,724 | 0,902 | 1,295 | 1,545 | 2,045 | 2,560 | 3,080 | 4,095 | 5,095 | 6,095 | 8,115 | 10,115 | 12,142 | ||||
| мин | 2) | 0,7 | 0,8 | 1,2 | 1,2 | 1,5 | 2,0 | 2,0 | 3,0 | 4,0 | 4,8 | 6,4 | 8,0 | 10,0 | |||
| 3) | 1,5 | 1,7 | 2,0 | 2,0 | 2,5 | 3,0 | 3,5 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 15,0 | ||||
|
lно- мин |
Класс точности | ||||||||||||||||
| А | В | ||||||||||||||||
| мин. | макс. | мин. | макс. | ||||||||||||||
| 2 | 1,8 | 2,2 | 1,5 | 2,5 | |||||||||||||
| 2,5 | 2,3 | 2,7 | 2 | 3 | |||||||||||||
| 3 | 2,8 | 3,2 | 2,5 | 3,5 | |||||||||||||
| 4 | 3,76 | 4,24 | 3,4 | 4,6 | |||||||||||||
| 5 | 4,76 | 5,24 | 4,4 | 5,6 | |||||||||||||
| 6 | 5,76 | 6,24 | 5,4 | 6,6 | |||||||||||||
| 8 | 7,71 | 8,29 | 7,25 | 8,75 | |||||||||||||
| 10 | 9,71 | 10,29 | 9,25 | 10,75 | |||||||||||||
| 12 | 11,65 | 12,35 | 11,1 | 12,9 | Стандартные длины | ||||||||||||
| 16 | 15,65 | 16,35 | 15,1 | 16,9 | |||||||||||||
| 20 | 19,58 | 20,42 | 18,95 | 21,05 | |||||||||||||
| 25 | 24,58 | 25,42 | 23,95 | 26,05 | |||||||||||||
| 30 | 29,58 | 30,42 | 28,95 | 31,05 | |||||||||||||
| 35 | 34,5 | 35,5 | 33,75 | 36,25 | |||||||||||||
| 40 | 39,5 | 40,5 | 38,75 | 41,25 | |||||||||||||
| 45 | 44,5 | 45,5 | 43,45 | 46,25 | |||||||||||||
| 50 | 49,5 | 50,5 | 48,75 | 51,25 | |||||||||||||
| 55 | 54,4 | 55,6 | 53,5 | 56,5 | |||||||||||||
| 60 | 59,4 | 60,6 | 58,5 | 61,5 | |||||||||||||
| 70 | 69,4 | 70,6 | 68,5 | 71,5 | |||||||||||||
| 80 | 79,4 | 80,6 | 78,5 | 81,5 | |||||||||||||
| 90 | 89,3 | 90,7 | 88,25 | 91,75 | |||||||||||||
| 100 | 99,3 | 100,7 | 98,25 | 101,75 | |||||||||||||
| 1)емин= 1,14Sмин, за исключением размеров М1,6; М2; М2,5. 2)Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии. 3)Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии. | |||||||||||||||||
2. Технические требования
Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.
Таблица 2
| Материал | Сталь | Коррозионностойкая | Цветные сплавы | |
|---|---|---|---|---|
| Резьба | Поле допуска | 5 g6 g для класса 45Н; для других классов 6 g | ||
| Стандарты | ГОСТ 16093, ГОСТ 24705 | |||
| Механические свойства | Класс прочности илигруппа материала |
14Н, 22Н 33Н,45Н |
21-26 | 31-35 |
| Стандарты | ГОСТ 25556 | ГОСТ 1759.0 | ||
| Допуски | Класс точности | А, В | ||
| Стандарты | ГОСТ 1759.1 | |||
|
Окончательная обработка поверхности изделия |
Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем. |
|||
| Приемка | Правила приемки - ГОСТ 17769 | |||
| Методы контроля | Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1 | |||
| Дефекты поверхности -ГОСТ 1759.2 | ||||
| Механические свойства | ||||
| ГОСТ 25556 | ГОСТ 1759.0 | ГОСТ 1759.0 | ||
| Маркировка и упаковка | ГОСТ 1759.0 , ГОСТ 18160 | |||
3. Обозначение
Примеры условного обозначения
Установочный винт с коническим концом и шестигранным углублением под ключ класса точности В, диаметром резьбыd= 10 мм, с полем допуска 6g, длинойl= 25 мм, класса прочности 14Н, без покрытия:
ВинтM10-6g×25.14HГОСТ 8878-93
То же, класса точности А, класса прочности 45Н, из стали 40Хс химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g×25.45H.40X.05 ГОСТ 8878-93
То же, из латуни ЛC59-1, без покрытия:
Винт A.M10-6g×25.32ЛC59-1 ГОСТ 8878-93
ПРИЛОЖЕНИЕ
Справочное
Таблица 3 - Масса винтов
| Длинаl, мм | Теоретическая масса 100 шт. стальных винтов, кг ≈, при номинальном диаметре резьбыd, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | |
| 2 | 0,01 | 0,01 | |||||||||||
| 2,5 | 0,02 | 0,03 | 0,03 | 0,06 | |||||||||
| 3 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 | ||||||||
| 4 | 0,04 | 0,06 | 0,09 | 0,10 | 0,11 | 0,13 | |||||||
| 5 | 0,06 | 0,09 | 0,13 | 0,15 | 0,21 | 0,29 | 0,55 | ||||||
| 6 | 0,07 | 0,11 | 0,16 | 0,22 | 0,30 | 0,44 | 0,75 | 1,22 | |||||
| 8 | 0,10 | 0,16 | 0,24 | 0,32 | 0,46 | 0,90 | 1,15 | 2,05 | 3,20 | ||||
| 10 | 0,21 | 0,32 | 0,43 | 0,62 | 0,93 | 1,38 | 2,82 | 4,15 | 4,65 | ||||
| 12 | 0,40 | 0,55 | 0,77 | 1,18 | 1,73 | 3,60 | 5,38 | 6,55 | 10,7 | ||||
| 16 | 0,77 | 1,08 | 1,67 | 2,43 | 4,12 | 6,07 | 9,75 | 17,0 | 26,4 | ||||
| 20 | 1,39 | 2,17 | 3,14 | 5,40 | 8,08 | 10,69 | 23,3 | 34,2 | 41,70 | ||||
| 25 | 2,79 | 4,02 | 6,99 | 10,60 | 14,29 | 24,8 | 41,4 | 65,52 | |||||
| 30 | 4,91 | 8,59 | 13,10 | 18,00 | 31,4 | 48,2 | 77,23 | ||||||
| 35 | 5,79 | 10,18 | 15,63 | 21,62 | 38,1 | 58,5 | 84,92 | ||||||
| 40 | 6,67 | 11, 77 | 18,14 | 25,23 | 44,8 | 69,0 | 95,13 | ||||||
| 45 | 7,55 | 13,37 | 20,65 | 28,85 | 51,4 | 79,4 | 110,10 | ||||||
| 50 | 14,96 | 23,17 | 32,55 | 58,0 | 89,8 | 124,90 | |||||||
| 55 | 16,55 | 25,58 | 36,17 | 64,8 | 100,2 | 139,88 | |||||||
| 60 | 18,14 | 28,10 | 39,78 | 71,4 | 110,7 | 155,11 | |||||||
| 70 | 33,13 | 47,10 | 84,7 | 131,5 | 185,06 | ||||||||
| 80 | 54,42 | 98,0 | 152,4 | 215,00 | |||||||||
| 90 | 111,4 | 173,2 | 245,04 | ||||||||||
| 100 | 194,0 | 274,78 | |||||||||||
|
Примечание - Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1 ,08 - для латуни. |
|||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 9.301-86 | 2 |
| ГОСТ 9.303-84 | 2 |
| ГОСТ 1759.0-87 | 2 |
| ГОСТ 1759.1-82 | 2 |
| ГОСТ 1759.2-82 | 2 |
| ГОСТ 16093-2004 | 2 |
| ГОСТ 17769-83 | 2 |
| ГОСТ 18160-72 | 2 |
| ГОСТ 24705-2004 | 2 |
| ГОСТ 25556-82 | 2 |
Соответствует DIN 914.
