    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННЫМ

    УГЛУБЛЕНИЕМ И ЗАСВЕРЛЕННЫМ КОНЦОМ

    Технические условия

    Дата введения 1992-01-01

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 N 446

    3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 "Винты установочные с шестигранным углублением и засверленным концом" и полностью ему соответствует

    4. ВВЕДЕН ВПЕРВЫЕ

    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на который дана ссылка

    Номер раздела

    ГОСТ 9.303-84

    3

    ГОСТ 1759.0-87

    3

    ГОСТ 1759.1-82

    3

    ГОСТ 16093-2004

    1, 3

    ГОСТ 17769-83

    3

    ГОСТ 24705-2004

    1, 3

    ГОСТ 25556-82

    1, 3

    6. ПЕРЕИЗДАНИЕ

    1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

    Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24,0 мм класса точности А.

    Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.

    Допускается применять другие формы засверленных концов.

    Требования настоящего стандарта являются обязательными.

    2. РАЗМЕРЫ

    Размеры винтов должны соответствовать указанным на чертеже и в табл.1.

    ________________

    * Сбег резьбы.

    ** Угол 120° является обязательным для коротких винтов над штриховой линией.

    *** Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.

    Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.

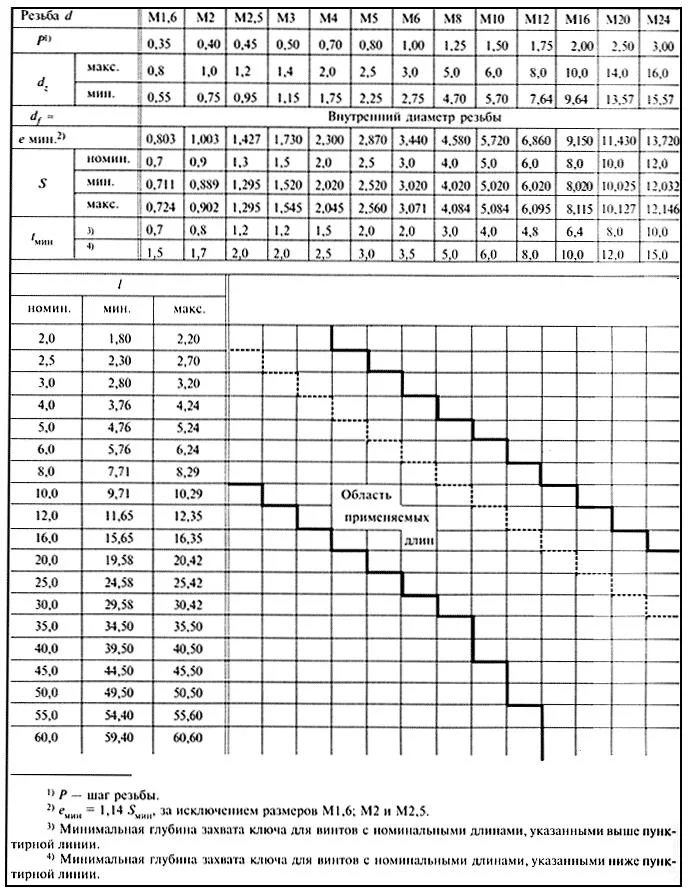

    Таблица 1

    В миллиметрах

    3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКИ НА СТАНДАРТЫ

    Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

    Таблица 2

    Материал

    Сталь

    Нержавеющая сталь

    Цветные металлы

    Резьба

    Допуски

    5g, 6g для класса 45Н; для других классов - 6g

    Государственные стандарты

    ГОСТ 24705, ГОСТ 16093

    Механические свойства

    Класс

    45Н

    Табл.1

    Табл.3

    Государственные стандарты

    ГОСТ 25556

    ГОСТ 1759.0

    Допуски

    Класс точности

    А

    Государственный стандарт

    ГОСТ 1759.1

    Окончательная обработка

    Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое хроматированное; никелевое; окисное, пропитанное маслом; фосфатное, пропитанное маслом.

    Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий

    Приемка

    Правила приемки по ГОСТ 17769

    4. ОБОЗНАЧЕНИЕ

    Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d=М6, номинальной длиной l=12 мм, класса прочности 45Н:

    Винт М6х12 45Н ГОСТ 28964-91

    Соответствует DIN 916 и ISO 4029.
