ГОСТ 1488-84 Винты установочные с квадратной головкой и буртиком
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ
И БУРТИКОМ КЛАССОВ ТОЧНОСТИ А И В
Конструкция и размеры
Square-head collar set screws.
Product grades A and B. Construction and dimensions
Дата введения 1986-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г.Серегин, А.М.Свиридов, Н.И.Антонова, Н.И.Денисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 N 1590
3. ВЗАМЕН ГОСТ 1488-75
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|---|---|
|
ГОСТ 1759.0-87 |
10 |
|
ГОСТ 1759.1-82 |
6, 8 |
|
ГОСТ 1759.2-82 |
7, 8 |
|
ГОСТ 1759.4-87 |
8 |
|
ГОСТ 10549-80 |
3 |
|
ГОСТ 12414-94 |
5 |
|
ГОСТ 24670-81 |
4 |
|
ГОСТ 24705-2004 |
3 |
|
ГОСТ 25556-82 |
8 |
5. ИЗДАНИЕ с Изменением N 1, утвержденным в июле 1987 г. (ИУС 12-87)
1. Настоящий стандарт распространяется на винты с номинальным диаметром резьбы от 5 до 20 мм.

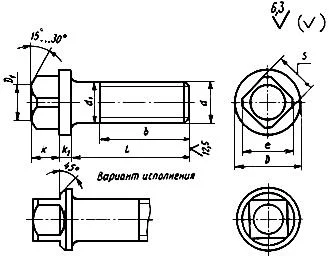

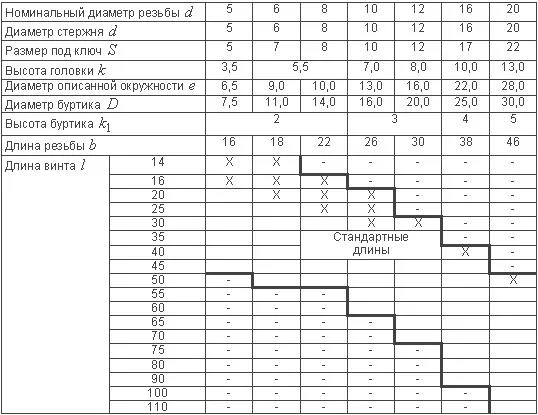

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.
мм
Примечание. Знаком Х отмечены винты с резьбой до головки.
Пример условного обозначения винта класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14Н, без покрытия:
Винт B.10-6gх25.14H ГОСТ 1488-84
То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:
Винт А.М10-6gх25.45H.40X.05 ГОСТ 1488-84
То же, из латуни ЛС 59-1, без покрытия:
Винт А.М10-6gх25.32 ГОСТ 1488-84
1, 2. (Измененная редакция, Изм. N 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Сбег и недорез резьбы - нормальные по ГОСТ 10549.
4. Радиус под головкой - по ГОСТ 24670.
5. Конец винта - плоский по ГОСТ 12414.
6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.
7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.
8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионностойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.
(Измененная редакция, Изм. N 1).
9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные технические требования - по ГОСТ 1759.0.
(Измененная редакция, Изм. N 1).
11. Теоретическая масса винтов указана в приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1000 шт. стальных винтов, кг
|
Длина винта l, мм |
Номинальный диаметр резьбы d, мм |
||||||
|---|---|---|---|---|---|---|---|
|
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
14 |
3,400 |
6,310 |
- |
- |
- |
- |
- |
|
16 |
3,640 |
6,670 |
11,00 |
- |
- |
- |
- |
|
20 |
4,268 |
7,390 |
12,30 |
21,00 |
- |
- |
- |
|
25 |
5,039 |
8,529 |
13,90 |
23,50 |
- |
- |
- |
|
30 |
5,810 |
9,639 |
16,10 |
26,00 |
40,60 |
- |
- |
|
35 |
6,580 |
10,750 |
18,08 |
29,63 |
44,93 |
- |
- |
|
40 |
7,351 |
11,360 |
20,05 |
32,71 |
49,37 |
100,5 |
- |
|
45 |
8,122 |
12,970 |
22,02 |
35,79 |
53,81 |
108,9 |
- |
|
50 |
- |
14,080 |
23,99 |
38,87 |
58,25 |
116,8 |
200,4 |
|
55 |
- |
- |
- |
41,96 |
62,69 |
124,7 |
214,1 |
|
60 |
- |
- |
- |
45,04 |
67,13 |
132,6 |
226,4 |
|
65 |
- |
- |
- |
- |
71,56 |
144,4 |
238,8 |
|
70 |
- |
- |
- |
- |
76,01 |
148,4 |
251,1 |
|
75 |
- |
- |
- |
- |
- |
156,2 |
263,4 |
|
80 |
- |
- |
- |
- |
- |
164,1 |
275,7 |
|
90 |
- |
- |
- |
- |
- |
179,9 |
300,4 |
|
100 |
- |
- |
- |
- |
- |
- |
325,1 |
|
110 |
- |
- |
- |
- |
- |
- |
349,7 |
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).
Соответствует DIN 478.
