ГОСТ 11652-80 ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОТАЙНОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 11652-80*
Государственный комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Конструкция и размеры Self-tapping countersunk head and sharpening end screws for metals and plastics. Construction and dimensions |
ГОСТ 11652-80* Взамен ГОСТ 10619-63, ГОСТ 11652-65, в части винтов с заостренным концом |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

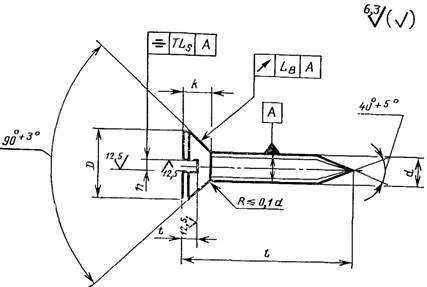

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Исполнение 1
Исполнение 2
______________
*Размер для справок.
Таблица 1
Размеры в мм
Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | |
---|---|---|---|---|---|---|---|
Шаг резьбы Р | 1,25 | 1,75 | 2,0 | 2,5 | 3,5 | ||
Диаметр головки D | Номин. | 4,7 | 5,6 | 7,4 | 9,2 | 11,0 | 14,5 |
Пред. откл. по h14 | -0,30 | -0,36 | -0,43 | ||||
Высота головки, k, не более | 1,50 | 1,65 | 2,20 | 2,50 | 3,00 | 4,00 | |
Ширина шлица n | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 |
Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | |
Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | |
Глубина шлица t | Не менее | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 |
Не более | 0,73 | 0,85 | 1,10 | 1,35 | 1,60 | 2,10 | |
Допуск биения в заданном направлении (2IT14) | 0,60 | 0,72 | 0,86 | ||||
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) | 0,50 | 0,60 | 0,72 | ||||
Номер крестообразного шлица | 1 | 2 | 3 | ||||
Диаметр крестообразного шлица m, не более | 2,6 | 2,8 | 4,0 | 4,5 | 6,5 | 7,4 | |
Глубина крестообразного шлица h | 1,05 | 1,25 | 1,55 | 2,05 | 2,45 | 3,40 | |
Глубина вхождения калибра в крестообразный шлиц | Не более | 1,2 | 1,4 | 1,8 | 2,3 | 3,0 | 3,9 |
Не менее | 0,9 | 1,1 | 1,3 | 1,8 | 2,5 | 3,4 | |
Недовод резьбы, не более | 0,8 | 1,0 |
Примечание. Крестообразный шлиц - по ГОСТ 10753-80.
Таблица 2
мм
Длина винта l | Номинальный диаметр резьбы d | ||||||
---|---|---|---|---|---|---|---|
Номин. | Пред. откл. по js17 | 2,5 | 3 | 4 | 5 | 6 | 8 |
6 | ± 0,75 | - | - | - | - | ||
8 | - | - | - | ||||
10 | - | - | |||||
12 | ± 0,90 | - | |||||
14 | - | ||||||
16 | |||||||
(18) | Стандартные длины | ||||||
20 | ± 1,05 | - | |||||
(22) | - | - | |||||
25 | - | - | |||||
30 | - | - | |||||
35 | ± 1,25 | - | - | ||||
40 | - | - | - | ||||
45 | - | - | - | ||||
50 | - | - | - | - |
Примечание. Длиныl, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5×30.01 ГОСТ 11652-80
То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5×1,5×30.01.016 ГОСТ11652-80
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5.(Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса самонарезающих винтов
Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
---|---|---|---|---|---|---|
2,5 | 3 | 4 | 5 | 6 | 8 | |
Масса 1000 шт. стальных винтов, кг ≈ | ||||||
6 | 0,20 | 0,30 | - | - | - | - |
8 | 0,26 | 0,38 | 0,72 | - | - | - |
10 | 0,32 | 0,46 | 0,86 | 1,34 | - | - |
12 | 0,37 | 0,54 | 1,00 | 1,56 | 2,48 | - |
14 | 0,43 | 0,62 | 1,14 | 1,78 | 2,81 | - |
16 | 0,49 | 0,70 | 1,28 | 2,00 | 3,14 | 4,21 |
18 | 0,54 | 0,78 | 1,42 | 2,22 | 3,47 | 4,78 |
20 | - | 0,86 | 1,56 | 2,44 | 3,80 | 5,35 |
22 | - | - | 1,70 | 2,66 | 4,13 | 5,92 |
25 | - | - | 1,91 | 2,99 | 4,62 | 6,77 |
30 | - | - | 2,19 | 3,54 | 5,43 | 8,19 |
35 | - | - | 2,47 | 4,09 | 6,24 | 9,61 |
40 | - | - | - | 4,64 | 7,05 | 11,03 |
45 | - | - | - | 5,19 | 7,86 | 12,45 |
50 | - | - | - | - | 8,67 | 13,87 |
ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).
Соответствует DIN 7982, ISO 7050.
