ГОСТ 11650-80 ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 11650-80*
Государственный комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Конструкция и размеры Self-tapping round head and sharpening end screws for metals and plastics. Construction and dimensions |
ГОСТ 11650-80*Взамен ГОСТ 10621-63, ГОСТ 11650-65, в части винтов с заостренным концом |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

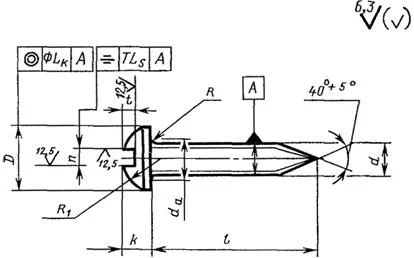

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Исполнение 1
Исполнение 2
______________
* Размер для справок.
Таблица 1
Размеры в мм
| Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|
| Шаг резьбы Р | 1,25 | 1,75 | 2,0 | 2,5 | 3,5 | ||
| Диаметр головки D | Номин. | 4,5 | 5,5 | 7,0 | 8,5 | 10,0 | 13,0 |
| Пред. откл. по js15 | ± 0,24 | ± 0,29 | ± 0,35 | ||||
| Высота головки К | Номин. | 1,7 | 2,1 | 2,8 | 3,5 | 4,2 | 5,6 |
| Пред. откл. по js15 | ± 0,2 | ± 0,24 | |||||
| Радиус сферы головки R1≈ | 2,4 | 2,9 | 3,6 | 4,4 | 5,1 | 6,6 | |
| Радиус под головкой | R, не менее | 0,10 | 0,20 | 0,25 | 0,40 | ||
| da, не более | 3,1 | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | |
| Ширина шлица n | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 |
| Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | |
| Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | |
| Глубина шлица t | Не менее | 0,9 | 1,0 | 1,6 | 2,1 | 2,3 | 3,3 |
| Не более | 1,3 | 1,4 | 2,0 | 2,5 | 2,7 | 3,7 | |
| Допуск соосности головки относительно стержня (2IТ14) | 0,60 | 0,72 | 0,86 | ||||
| Допуск симметричности шлица относительно стержня в диаметральном выражении (2IТ14) | 0,50 | 0,60 | 0,72 | ||||
| Номер крестообразного шлица | 1 | 2 | 3 | ||||
| Диаметр крестообразного шлица m, не более | 2,8 | 3,1 | 4,2 | 5,0 | 6,6 | 7,7 | |
| Глубина крестообразного шлица h | 1,25 | 1,60 | 1,75 | 2,50 | 2,45 | 3,65 | |
| Глубина вхождения калибра в крестообразный шлиц | Не более | 1,4 | 1,7 | 2,0 | 2,8 | 3,0 | 4,2 |
| Не менее | 1,1 | 1,4 | 1,5 | 2,3 | 2,5 | 3,7 | |
| Недовод резьбы, не более | 0,8 | 1,0 | |||||
Примечание. Крестообразный шлиц - по ГОСТ 10753-80.
Таблица 2
мм
| Длина винта l | Номинальный диаметр резьбы d | ||||||
|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. по js17 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| 6 | ± 0,75 | - | - | - | - | ||
| 8 | - | - | - | ||||
| 10 | - | - | |||||
| 12 | ± 0,90 | - | |||||
| 14 | - | ||||||
| 16 | |||||||
| (18) | Стандартные длины | ||||||
| 20 | ± 1,05 | - | |||||
| (22) | - | - | |||||
| 25 | - | - | |||||
| 30 | - | - | |||||
| 35 | ± 1,25 | - | - | ||||
| 40 | - | - | - | ||||
| 45 | - | - | - | ||||
| 50 | - | - | - | - | |||
Примечание. Длиныl, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5×30.01. ГОСТ 11650-80То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированнымВинт 2-5×30.01.016 ГОСТ 11650-80(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5.(Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса самонарезающих винтов
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
|---|---|---|---|---|---|---|
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ | ||||||
| 6 | 0,32 | 0,51 | - | - | - | - |
| 8 | 0,37 | 0,59 | 1,11 | - | - | - |
| 10 | 0,42 | 0,67 | 1,25 | 2,21 | - | - |
| 12 | 0,47 | 0,75 | 1,39 | 2,43 | 3,61 | - |
| 14 | 0,52 | 0,83 | 1,53 | 2,67 | 3,93 | - |
| 16 | 0,57 | 0,91 | 1,67 | 2,91 | 4,25 | 5,01 |
| 18 | 0,62 | 0,99 | 1,81 | 3,15 | 4,57 | 5,58 |
| 20 | - | 1,07 | 1,95 | 3,39 | 4,89 | 6,15 |
| 22 | - | - | 2,09 | 3,63 | 5,21 | 6,72 |
| 25 | - | - | 2,30 | 4,00 | 5,69 | 7,57 |
| 30 | - | - | 2,65 | 4,60 | 6,49 | 9,00 |
| 35 | - | - | 3,00 | 5,20 | 7,29 | 10,42 |
| 40 | - | - | - | 5,80 | 8,09 | 11,84 |
| 45 | - | - | - | 6,40 | 8,99 | 13,25 |
| 50 | - | - | - | - | 9,69 | 14,68 |
ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).
Соответствует DIN 7971, ISO 1481.
