ГОСТ 10619-80 ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОТАЙНОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 10619-80*
Государственный комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОТАЙНОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Конструкция и размеры Self-tapping countersunk screws for metals and plastics. Construction and dimensions |
ГОСТ 10619-80* Взамен ГОСТ 10619-63, ГОСТ 11652-65, в части винтов с притупленным концом |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен
c 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на самонарезающие винты с потайной головкой для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

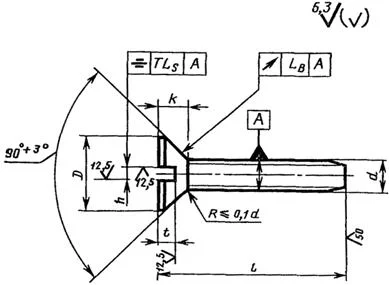

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Исполнение 1
Исполнение 2
____________
*Размер для справок.
Таблица 1
| Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | ||
|---|---|---|---|---|---|---|---|---|
| Шаг резьбы Р | крупный | 1,25 | 1,75 | 2,00 | 2,5 | 3,5 | ||
| мелкий | 1,0 | 1,5 | 1,75 | 2,0 | ||||
| Диаметр головки D | Номин. | 4,7 | 5,6 | 7,4 | 9,2 | 11,0 | 14,5 | |
| Пред. откл. поh14 | -0,30 | -0,36 | -0,43 | |||||
| Высота головки k, не более | 1,50 | 1,65 | 2,20 | 2,50 | 3,00 | 4,00 | ||
| Ширина шлица п | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | |
| Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | ||
| Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | ||
| Глубина шлица t | Не менее | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | |
| Не более | 0,73 | 0,85 | 1,10 | 1,35 | 1,60 | 2,10 | ||
| Допуск биения в заданном направлении (2IT14) | 0,60 | 0,72 | 0,86 | |||||
| Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) | 0,50 | 0,60 | 0,72 | |||||
| Номер крестообразного шлица | 1 | 2 | 3 | |||||
| Диаметр крестообразного шлица m, не более | 2,6 | 2,8 | 4,0 | 4,5 | 6,5 | 7,4 | ||
| Глубина крестообразного шлица, h | 1,05 | 1,25 | 1,55 | 2,05 | 2,45 | 3,40 | ||
| Глубина вхождения калибра в крестообразный шлиц | Не более | 1,2 | 1,4 | 1,8 | 2,3 | 3,0 | 3,9 | |
| Не менее | 0,9 | 1,1 | 1,3 | 1,8 | 2,5 | 3,4 | ||
| Недовод резьбы, не более | 0,8 | 1,0 | ||||||
Примечание. Крестообразный шлиц - по ГОСТ 10753-80.
Таблица 2
мм
| Длина винта l | Номинальный диаметр резьбы d | ||||||
|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. по js17 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| 6 | ± 0,75 | - | - | - | - | ||
| 8 | - | - | - | ||||
| 10 | - | - | |||||
| 12 | ± 0,90 | - | |||||
| 14 | - | ||||||
| 16 | |||||||
| (18) | Стандартные длины | ||||||
| 20 | ± 1,05 | - | |||||
| (22) | - | - | |||||
| 25 | - | - | |||||
| 30 | - | - | |||||
| 35 | ± 1,25 | - | - | ||||
| 40 | - | - | - | ||||
| 45 | - | - | - | ||||
| 50 | - | - | - | - | |||
Примечание. Длиныl,заключенные в скобки, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5×30.01 ГОСТ 10619-80
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5×1.5×30.01.016 ГОСТ 10619-80
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5.(Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса самонарезающих винтов
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
|---|---|---|---|---|---|---|
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ | ||||||
| 6 | 0,20 | 0,30 | - | - | - | - |
| 8 | 0,26 | 0,38 | 0,72 | - | - | - |
| 10 | 0,32 | 0,46 | 0,86 | 1,34 | - | - |
| 12 | 0,37 | 0,54 | 1,00 | 1,56 | 2,48 | - |
| 14 | 0,43 | 0,62 | 1,14 | 1,78 | 2,81 | - |
| 16 | 0,49 | 0,70 | 1,28 | 2,00 | 3,14 | 4,21 |
| 18 | 0,54 | 0,78 | 1,42 | 2,22 | 3,47 | 4,78 |
| 20 | - | 0,86 | 1,56 | 2,44 | 3,80 | 5,35 |
| 22 | - | - | 1,70 | 2,66 | 4,13 | 5,92 |
| 25 | - | - | 1,91 | 2,99 | 4,62 | 6,77 |
| 30 | - | - | 2,19 | 3,54 | 5,43 | 8,19 |
| 35 | - | - | 2,47 | 4,09 | 6,24 | 9,61 |
| 40 | - | - | - | 4,64 | 7,05 | 11,03 |
| 45 | - | - | - | 5,19 | 7,86 | 12,45 |
| 50 | - | - | - | - | 8,67 | 13,87 |
ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).
Соответствует DIN 7982.
