ГОСТ 10618-80 Винты самонарезающие для металла и пластмассы
ВИНТЫ САМОНАРЕЗАЮЩИЕ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 10618-80
Государственный комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Общие технические условия Self-tapping screws for metals and plastics. General specifications |
ГОСТ 10618-80*Взамен ГОСТ 10618-63 |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен
с 01.01.82
Настоящий стандарт распространяется на самонарезающие винты для металла и пластмассы класса точности В с притупленными и заостренными концами.
Требования настоящего стандарта являются обязательными.
1. РАЗМЕРЫ
1.1. По форме и размерам самонарезающие винты должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.
1.2. Размеры резьбы и конца винта должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.
(Измененная редакция, Изм. № 1, 2).
1.3. Схема построения условного обозначения самонарезающих винтов указана в обязательном приложении 1.

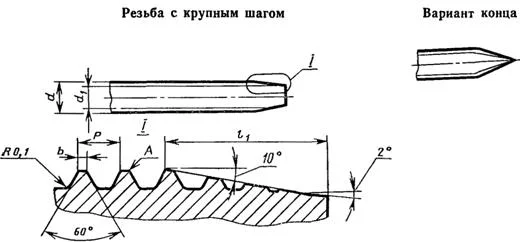

Черт. 1
Таблица 1
мм
| Диаметр резьбыd | Номин. | 2,5 | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|---|
| Пред откл. поh13 | -0,14 | -0,18 | -0,22 | |||||
| Внутренний диаметр резьбыd1, не более | 1,7 | 2,1 | 2,8 | 3,5 | 4,2 | 5,6 | ||
| Шаг резьбыР | 1,25 | 1,75 | 2,00 | 2,50 | 3,50 | |||
| Ширина площадкиb, не более | 0,10 | 0,15 | 0,20 | |||||
| Длина конического концаl1≈ | 2,9 | 4,3 | 5,7 | 6,1 | ||||
Примечание. В зависимости от метода образования резьбы края площадкиАмогут иметь округления.
Резьба с мелким шагом

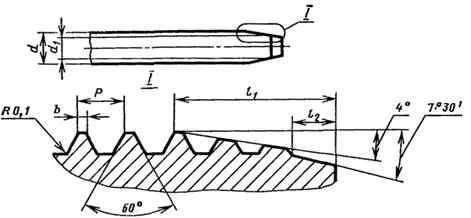

Черт. 2
Таблица 2
мм
| Диаметр резьбыd | Номин. | 2,5 | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|---|
| Пред. откл. поh13 | -0,14 | -0,18 | -0,22 | |||||
| Внутренний диаметр резьбыd1, не более | 2,0 | 2,3 | 2,9 | 3,9 | 4,9 | 6,2 | ||
| Шаг резьбыР | 1,0 | 1,5 | 1,75 | 2,0 | ||||
| Ширина площадкиb, не более | 0,10 | 0,15 | ||||||
| Длина конического конца с углом 4°l1≈ | 3,5 | 5,0 | 6,0 | 7,0 | ||||
| Длина конического конца с углом 7° 30'l2≈ | 1,00 | 1,50 | 1,75 | 2,00 | ||||
Примечание.(Исключено, Изм. № 1, 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения размеров и расположения поверхностей, шероховатость поверхностей самонарезающих винтов должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.
2.2. Марки материалов и их условные обозначения должны соответствовать указанным в табл. 3.
Таблица 3
| Наименование материала | Марка материала | Условное обозначение марки материала (группы) |
|---|---|---|
| Углеродистые стали | 08кп, 10, 10кп по ГОСТ 10702-78 | 01 |
| 20, 20кп, 25 по ГОСТ 10702-78 | 04 | |
| Легированные стали | 20Х, 40Х по ГОСТ 4543-71 | 10 |
| 30Х ГСА по ГОСТ 4543-71 | 12 |
2.3. Допускается для изготовления винтов применять не указанные в табл. 3 марки материалов, механические свойства которых не ниже свойств марок материалов, установленных табл. 3.
В этом случае в обозначении винта вместо условного обозначения материалов указывают его марку.
2.4. Самонарезающие винты должны подвергаться термической или химико-термической обработке.
Твердость винтов с крупным шагом резьбы должна быть HRCэ57 ... 63, с мелким - HRCэ37 ... 47.
Поверхностная твердость винтов после химико-термической обработки должна быть не менее 450 HV03; 83HR15N.
Глубина слоя химико-термической обработки должна быть:
для диаметров от 2 до 3 - 0,04 - 0,01 мм;
для диаметров от 4 до 6 - 0,05 - 0,18 мм;
для диаметров от 7 - 0,1 - 0,23 мм.
(Измененная редакция, Изм. № 1, 2).
2.5. Шаг и угол профиля резьбы, углы конической части стержня должны обеспечиваться точностью изготовления инструментов или копиров, для которых допускаемое отклонение от номинального значения не должно превышать ± 10 %.
2.6. Уменьшение наружного диаметра винта в пределах поля допуска может быть только в сторону конца винта.
2.7. Самонарезающие винты с заостренным концом должны иметь цилиндрический стержень с полнопрофильной резьбой до конуса.
2.8. Для винтов, имеющих менее четырех витков резьбы, длина конического конца не должна превышать 30 % всей длины винта.
(Новая редакция, Изм. № 2)
2.9. Резьба должна быть чистой, без задиров и заусенцев. Частичные подрезы, утолщения или надрывы витков не допускаются.
2.10. Виды покрытий и их условное обозначение по ГОСТ 1759.0-87.
2.11. Допуски размеров, формы и расположения поверхностей винтов - по ГОСТ 1759.1-82.
Допускаемые дефекты поверхности винтов по ГОСТ 1759.2-82.
(Новая редакция, Изм. № 2).
2.12. На винтах с заостренным концом не допускается притупление острия буравчика более 15 % от диаметра резьбы.
(Новая редакция, Изм. № 2)
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки винтов по ГОСТ 17769-83.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Визуальный осмотр винтов, проверка размеров, шероховатости поверхностей, дефектов поверхности, твердости, толщины покрытия и измерения глубины обезуглероженного слоя - по ГОСТ 1759.0-87.
При отсутствии у винтов площадки для измерения твердости, измерение твердости следует производить на образцах-свидетелях, прошедших термообработку вместе с винтами.
Допускается не контролировать радиус сферы головки, высоту сферы полупотайной головки, диаметр и глубину крестообразного шлица, радиусы под головкой винтов при условии обеспечения этих размеров инструментом или технологией изготовления.
4.2. Проверку винтов на ввинчивание проводят по требованию потребителя следующим методом:
винты ввинчивают в испытательную стальную пластину;
твердость стальной испытательной пластины - 125...165 НВ, содержание углерода в стали пластины должно быть не более 0,23 %;
толщина пластиныS, а также диаметры отверстий должны соответствовать указанным на черт. 3 и в табл. 4.
Конец ввернутого винта должен выходить из пластины не менее чем на два витка полного профиля резьбы. Винты, имеющие менее четырех витков резьбы, ввертываются в пластину с зазором между головкой и пластиной, не более допустимого недовода резьбы.
После вывинчивания на витках не должно быть выкрашивания, трещин, сорванных или смятых витков резьбы и смятия опорных поверхностей шлица на головке.
Черт. 3
Таблица 4
мм
| Номинальный диаметр резьбыd | 2,5 | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|
| Sдля винтов: | ||||||
| с крупным шагом резьбы | 1,25 | 1,25 | 1,75 | 2,00 | 2,50 | 3,50 |
| с мелким шагом резьбы | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 |
| d1(Н13) для винтов: | ||||||
| с крупным шагом резьбы | 2,0 | 2,5 | 3,0 | 3,8 | 4,8 | 6,0 |
| с мелким шагом резьбы | 2,1 | 2,5 | 3,5 | 4,5 | 5,5 | 7,5 |
4.1., 4.2.(Измененная редакция, Изм. № 1, 2).
5. УПАКОВКА И МАРКИРОВКА
5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 18160-72.
(Новая редакция, Изм. № 2)
ПРИЛОЖЕНИЕ 1
Обязательное

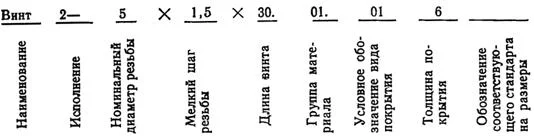

Схема построения условного обозначения винтов
Примечание. Исполнение 1, крупный шаг резьбы и отсутствие покрытия в условном обозначении не указываются.
Пример условного обозначениявинта в исполнении 2, с диаметром резьбыd= 5 мм, с мелким шагом резьбы, длинойl= 30 мм, из углеродистой стали с цинковым покрытием толщиной 6 мкм, хроматированным:
Винт 2-5×1,5×30.01.016 ГОСТ...(Измененная редакция, Изм. № 1).
