    ГОСТ 10337-80 Винты с цилиндрической головкой и сферой невыпадающие



    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И СФЕРОЙ

    НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В

    Конструкция и размеры

    Дата введения 1982-01-01

    Постановлением Государственного комитета СССР по стандартам от 7 июля 1980 г. N 3428 дата введения установлена 01.01.82

    Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

    ВЗАМЕН ГОСТ 10337-63

    ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 г. (ИУС 2-87) и Поправкой (ИУС 4-90)

    Настоящий стандарт распространяется на винты с цилиндрической головкой и сферой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.

    (Введено дополнительно, Изм. N 1).

    1. Размеры винтов должны соответствовать указанным на чертеже и в табл.1 и 2.

    * Размер для справок.

    Таблица 1

    мм

    Номинальный диаметр резьбы d

    2,5

    3

    4

    5

    6

    8

    10

    12

    Диаметр стержня d1(пред. откл. h13)

    1,6

    2,0

    2,8

    3,5

    4,0

    5,5

    7,0

    9,0

    Длина резьбы b

    3

    4

    5

    6

    8

    10

    12

    16

    Диаметр головки D

    4,5

    5,5

    7,0

    8,5

    10,0

    13,0

    16,0

    18,0

    Высота головки k

    1,6

    2,0

    2,6

    3,3

    3,9

    5,0

    6,0

    7,0

    Радиус сферы R1

    3,9

    4,3

    5,6

    7,1

    9,4

    11,0

    13,0

    16,0

    Радиус под головкой R, не более

    0,2

    0,4

    0,5

    0,6

    Номер крестообразного шлица

    1

    2

    3

    4

    Диаметр крестообразного шлица m

    2,5

    2,8

    4,3

    4,6

    6,3

    7,5

    9,7

    10,7

    Глубина крестообразного шлица h, не более

    1,2

    1,5

    2,0

    2,3

    2,5

    3,7

    4,6

    5,6

    Глубина вхождения калибра в крестообразный шлиц

    не более

    1,4

    1,7

    2,3

    2,6

    3,1

    4,3

    5,4

    6,4

    не менее

    1,1

    1,4

    1,8

    2,1

    2,6

    3,8

    4,9

    5,9

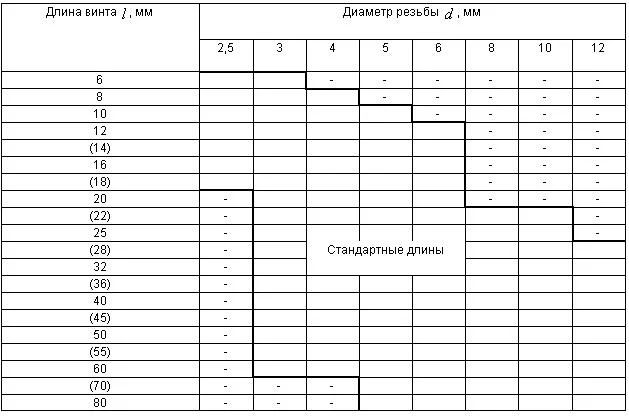

    Таблица 2

    Примечание. Длины винтов, заключенные в скобки, применять не рекомендуется.

    Пример условного обозначения винта исполнения 1 диаметром резьбы d=8 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 5.8, без покрытия:

    Винт M8-6gх25.58 ГОСТ 10337-80.

    То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

    Винт 2M8-6gх25.88.35X.019 ГОСТ 10337-80.

    2. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.

    1, 2. (Измененная редакция, Изм. N 1).

    2а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

    2б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

    2а, 2б. (Введены дополнительно, Изм. N 1).

    3. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

    (Измененная редакция, Изм. N 1).

    4. Технические требования - по ГОСТ 1759.0-87.

    5. Теоретическая масса винтов указана в приложении 1.

    6. (Исключен, Изм. N 1).

    ПРИЛОЖЕНИЕ 1

    Справочное

    Длина винта l, мм

    Теоретическая масса 1000 шт. стальных винтов, кг,

    при номинальном диаметре резьбы d, мм

    2,5

    3

    4

    5

    6

    8

    10

    12

    6

    0,282

    0,431

    -

    -

    -

    -

    -

    -

    8

    0,314

    0,481

    1,113

    -

    -

    -

    -

    -

    10

    0,345

    0,531

    1,209

    2,122

    -

    -

    -

    -

    12

    0,377

    0,581

    1,306

    2,273

    3,515

    -

    -

    -

    (14)

    0,409

    0,631

    1,403

    2,424

    3,712

    -

    -

    -

    16

    0,441

    0,681

    1,499

    2,575

    3,909

    -

    -

    -

    (18)

    0,473

    0,731

    1,595

    2,726

    4,107

    -

    -

    -

    20

    -

    0,781

    1,691

    2,877

    4,304

    -

    -

    -

    (22)

    -

    0,831

    1,787

    3,028

    4,502

    8,672

    14,56

    -

    25

    -

    0,901

    1,934

    3,254

    4,798

    9,232

    15,46

    -

    (28)

    -

    0,971

    2,079

    3,481

    5,094

    9,793

    16,37

    26,62

    32

    -

    1,064

    2,272

    3,783

    5,489

    10,540

    17,58

    28,61

    (36)

    -

    1,172

    2,465

    4,085

    5,884

    11,290

    18,79

    30,61

    40

    -

    1,271

    2,658

    4,387

    6,278

    12,040

    19,99

    32,61

    (45)

    -

    1,395

    2,920

    4,764

    6,772

    12,970

    21,60

    35,10

    50

    -

    1,518

    3,141

    5,142

    7,265

    13,910

    23,01

    37,60

    (55)

    -

    1,642

    3,383

    5,510

    7,759

    14,840

    24,52

    40,09

    60

    -

    1,765

    3,624

    5,897

    8,252

    15,780

    26,03

    43,08

    70

    -

    -

    -

    6,652

    9,239

    17,650

    29,05

    47,57

    80

    -

    -

    -

    7,407

    10,220

    19,520

    32,07

    52,56

    Примечание. Для определения массы винтов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

    Соответствует DIN 7964.

    ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 1).
