    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ ПРУЖИННЫЕ С ПРОРЕЗЬЮ

    Технические условия

    Spring-type straight pins, slotted.

    Specifications

    Дата введения 1995-01-01

    Предисловие

    1 РАЗРАБОТАН Госстандартом России

    ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

    2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

    За принятие проголосовали;

    Наименование государства

    Наименование национального органа по стандартизации

    Республика Беларусь

    Белстандарт

    Республика Кыргызстан

    Кыргызстандарт

    Республика Молдова

    Молдовастандарт

    Российская Федерация

    Госстандарт России

    Республика Таджикистан

    Таджикстандарт

    Туркменистан

    Туркменглавгосинспекция

    3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 8752-87 "Штифты цилиндрические пружинные с прорезью" и полностью ему соответствует

    4 ВВЕДЕН ВЗАМЕН ГОСТ 14229-78

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на который дана ссылка

    Обозначение соответствующего международного стандарта

    Номер пункта

    ГОСТ 17769-83

    ИСО 3269-88

    2, 5

    ГОСТ Р 50076-92

    ИСО 8749-86

    2, 5

    1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

    Настоящий стандарт распространяется на цилиндрические пружинные штифты с прорезью диаметром от 1 до 50 мм.

    Требования настоящего стандарта являются обязательными.

    2. ССЫЛКИ

    ГОСТ 17769 Изделия крепежные. Правила приемки.

    ГОСТ Р 50076 Штифты и штифты насеченные. Испытание на срез.

    3. РАЗМЕРЫ

    Тип А. Стандартный пружинный штифт.

    Тип В. Нефиксирующий пружинный штифт*.

    * См. разд.5 прорезь типа В.

    Пружинный штифт номинальным диаметром d1<12 мм

    Пружинный штифт номинальным диаметром d1>12 мм

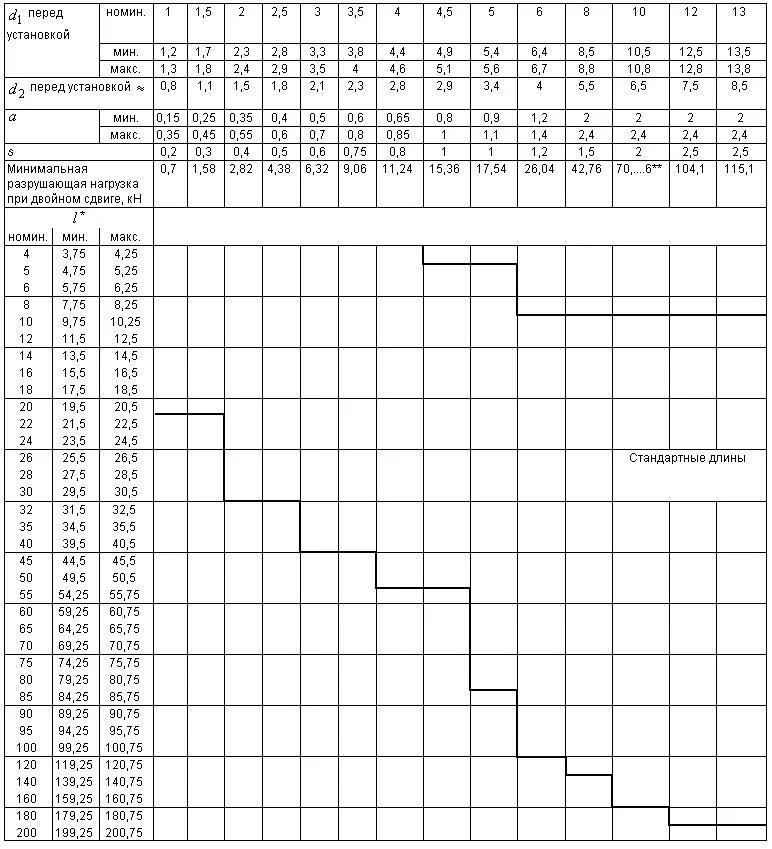

    Таблица 1

    мм

    * При номинальной длине l  св. 200 мм увеличение ее происходит ступенчато по 20 мм.

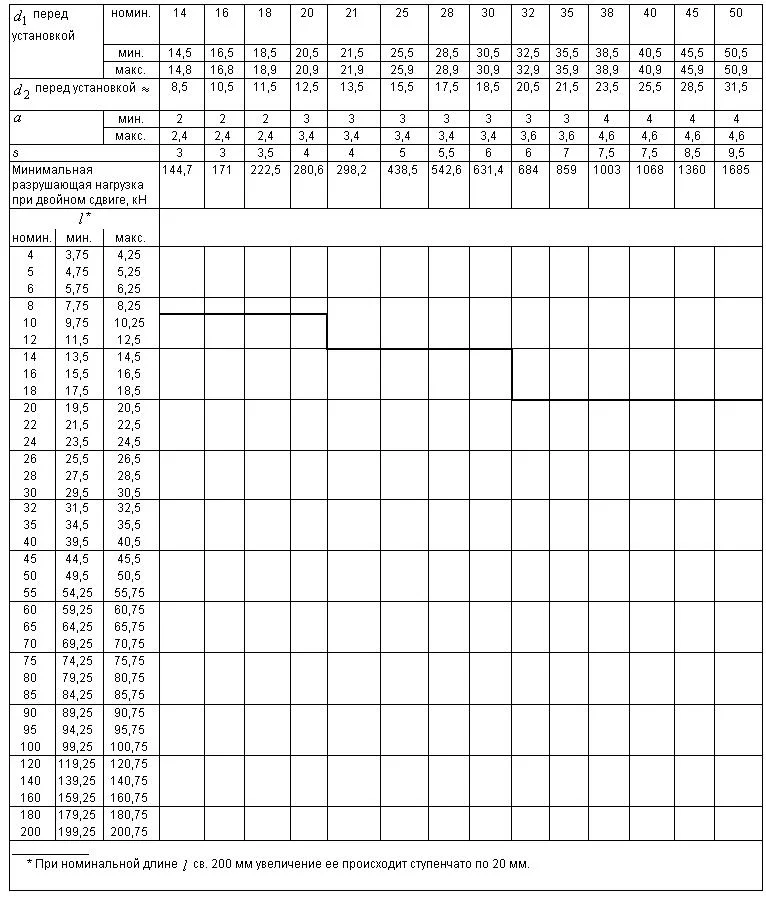

    Продолжение табл.1

    мм

    4. ПРИМЕНЕНИЕ

    Отверстие под штифт устанавливают равным номинальному диаметру штифта d1. Предельное отклонение отверстия Н12. При установлении в минимальное допустимое отверстие прорезь у штифтов типов А и В не должна полностью закрываться.

    5. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

    Прорезь

    Тип А

    Конфигурацию и ширину прорези устанавливает изготовитель

    Тип В

    Конфигурацию и ширину прорези, не гарантирующей фиксацию штифта в отверстии, устанавливают по согласованию между потребителем и изготовителем

    Материал

    Сталь по выбору изготовителя:

    любая углеродистая сталь с содержанием:

    или кремнемарганцевая сталь с содержанием:

    С>0,65%

    C>0,5%

    Mn>0,5%

    Si>1,5%

    Mn>0,7%

    закаленная и отпущенная до твердости по Виккерсу 420-520 HV или закаленная на аустенит до твердости 500-560 HV

    закаленная и отпущенная до твердости по Виккерсу 420-500 HV

    Другие материалы - по согласованию между потребителем и изготовителем

    Покрытие

    Штифты следует изготавливать без покрытия. Наличие покрытия - по согласованию между потребителем и изготовителем. Водородная хрупкость не допускается.

    Допуски на размеры штифтов действительны до нанесения на них покрытия

    Качество поверхности

    На поверхности штифтов не допускаются заусенцы, трещины, окалина, коррозия

    Испытание на срез

    По ГОСТ Р 50076

    Приемка

    По ГОСТ 17769

    6. ОБОЗНАЧЕНИЕ

    Пример условного обозначения штифта цилиндрического пружинного с прорезью, типа А, номинальным диаметром d16 мм, номинальной длиной l=30 мм, из стали марки 60C2:

    Соответствуют DIN 1481 и ISO 8752.
