    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ ЗУБЬЯМИ ПОД ВИНТЫ

    С ПОТАЙНОЙ И ПОЛУПОТАЙНОЙ ГОЛОВКОЙ С УГЛОМ 90°

    Конструкция и размеры

    Shake-proof washers with outside teeth for screws with countersunk

    Дата введения 1982-01-01

    Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. N 1702 дата введения установлена 01.01.82

    Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 N 2209

    ВЗАМЕН ГОСТ 10464-63

    ИЗДАНИЕ с Изменением N 1, утвержденным в марте 1986 г. (ИУС 6-86).

    1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с зубьями под винты с потайной и полупотайной головкой с углом 90°, предназначенные для крепежных деталей с резьбой от 3 до 12 мм.

    2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл.1 для насечных шайб, табл.2 для вырубных шайб.

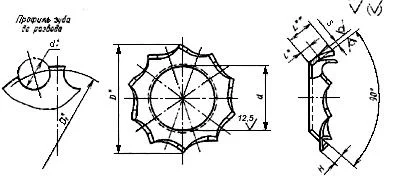

    Исполнение 1

    Исполнение 2

    * Размеры обеспечиваются инструментом

    ** Размер для справок.

    (Измененная редакция, Изм. N 1).

    Таблица 1

    Размеры в мм

    Номинальный диаметр резьбы крепежной детали

    d

    D

    D1,

    не более

    s

    H,

    не менее

    l,

    не менее

    Число зубьев z

    Hoмин.

    H13

    Hoмин.

    h14

    3

    3,2

    +0,18

    6,1

    -0,36

    4,6

    0,2

    0,6

    0,7

    12

    4

    4,2

    7,8

    5,3

    0,3

    0,90

    0,8

    13

    5

    5,2

    9,8

    7,1

    0,4

    1,20

    0,9

    6

    6,3

    +0,22

    11,8

    -0,43

    8,5

    0,5

    1,25

    1,1

    14

    8

    8,4

    15,6

    11,9

    0,7

    2,10

    1,8

    16

    10

    10,5

    +0,27

    19,2

    -0,52

    13,3

    2,4

    12

    12,5

    22,6

    17,3

    0,8

    2,40

    2,8

    20

    Таблица 2

    Размеры в мм

     Номинальный диаметр резьбы крепежной детали

    d

    D

    D10,1

    d10,1

    L

    l

    s

    H,

    не менее

    Число зубьев z

    Hoмин.

    H13

    Hoмин.

    h14

    3

    3,2

    +0,18

    5,8

    -0,3

    6,8

    2,0

    2,0

    0,8

    0,4

    0,8

    8

    4

    4,2

    7,7

    -0,36

    8,2

    2,2

    2,5

    0,9

    1,00

    5

    5,2

    8,8

    9,5

    2,5

    1,0

    0,5

    1,25

    9

    6

    6,3

    +0,22

    10,8

    -0,43

    11,9

    2,8

    3,2

    1,4

    8

    8,4

    13,3

    14,3

    3,0

    3,5

    1,8

    0,6

    1,50

    10

    10

    10,5

    +0,27

    16,2

    17,2

    3,5

    4,0

    2,4

    0,8

    2,0

    Примечание к табл.1, 2. Предельное отклонение толщины шайбы s должно соответствовать стандартам на исходный материал.

    Пример условного обозначения стопорной шайбы исполнения 1, под винты с потайной и полупотайной головкой с углом 90° с диаметром резьбы 8 мм, из стали 65Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:

    Шайба 8.65Г.016 ГОСТ 10464-81

    То же, исполнения 2, из бронзы БрКМц3-1, без покрытия:

    Шайба 2.8.БрКМц3-1 ГОСТ 10464-81

    (Измененная редакция, Изм. N 1).

    3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.

    4. Технические требования - по ГОСТ 10461-81.

    5. Теоретическая масса шайб указана в приложении.

    6. (Исключен, Изм. N 1).

    ПРИЛОЖЕНИЕ

    Справочное

    Масса стальных шайб

    Номинальный диаметр резьбы крепежной детали, мм

    Теоретическая масса 1000 шт. шайб, кг.

    Исполнение 1

    Исполнение 2

    3

    0,038

    0,020

    4

    0,091

    0,070

    5

    0,180

    0,110

    6

    0,420

    0,160

    8

    0,829

    0,330

    10

    1,199

    0,550

    12

    1,999

    -

    Примечание. Для определения массы шайб из бронзы величины массы, указанные в таблице, следует умножить на коэффициент 1,08.

    Соответствует DIN 6797 V.
