    ШУРУПЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ

    КОНСТРУКЦИЯ И РАЗМЕРЫ

    ГОСТ 1146-80

    (СТ СЭВ 2328-80)

    ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

    Москва

    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ
    Конструкция и размеры

    Raised countersunk head wood screws.
    Construction and dimensions
    ГОСТ
    1146-80(СТ СЭВ 2328-80)

    Дата введения 1982-01-01

    1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.
    Стандарт полностью соответствует CT СЭВ 2328-80.
    Требования настоящего стандарта являются обязательными.
    (Измененная редакция, Изм. № 1, 2).

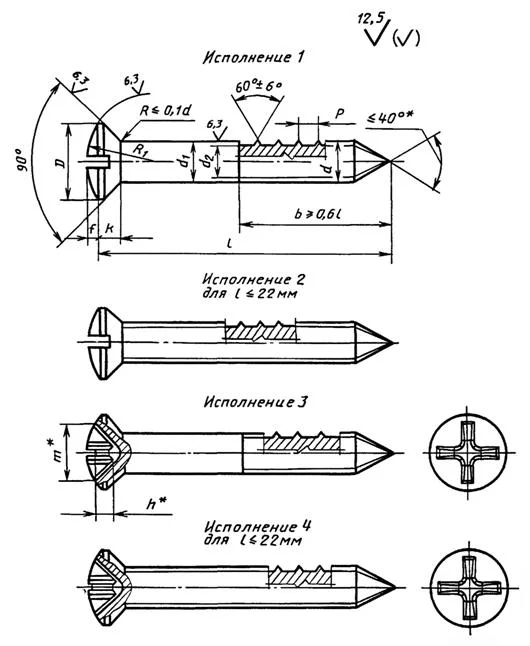

    2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

    ________________
    *Размеры для справок.

    Таблица 1

    мм

    Диаметр резьбы d(пред. откл.h14) 1,6 2 2,5 3 3,5 4 5 6 8 10
    Внутренний диаметр резьбы d2, не более 1,1 1,4 1,7 2,1 2,4 2,8 3,5 4,2 5,6 7,0
    Шаг резьбы Р(пред, откл. ± 0,2Р) 0,8 1 1,25 1,25 1,5 1,75 2 2,5 3,5 4,5
    Диаметр головки D 3,0 3,8 4,7 5,6 6,5 7,4 9,2 11,0 14,5 18,0
    Высота головки без сферы К, не более 0,96 1,2 1,5 1,65 1,93 2,2 2,5 3 4 5
    Высота сферы f≈ 0,4 0,5 0,6 0,75 0,9 1 1,25 1,5 2 2,5
    Радиус сферы R1 3,4 4,2 5,4 6,0 6,8 8 9,4 12 15 19
    Номер крестообразного шлица - 0 1 2 3 4
    Диаметр крестообразного шлицаm, не более - 2,3 3,0 3,3 4,4 4,8 5,4 7,3 8,7 11,2
    Глубина крестообразного шлицаh, не более - 1,5 1,7 2,0 2,2 2,5 3,1 3,5 5,0 6,1
    Глубина вхождения калибра в крестообразный шлиц. не более - 1,6 1,9 2,2 2,5 2,8 3,4 4,0 5,5 6,8
    не менее - 1,3 1,6 1,9 2,0 2,3 2,9 3,5 5,0 6,3

    Таблица 2

    мм

    Длина шурупа l Диаметр шурупа d
    1,6 2 2,5 3 3,5 4 5 6 8 10
    7 - - - - - - -
    10 - - - - -
    13 - - -
    16 - - - -
    (18) - - Стандартные длины - -
    20 - - - -
    (22) - - - -
    25 - - - -
    30 - - - - -
    35 - - - - - -
    40 - - - - - -
    45 - - - - - - -
    50 - - - - - -
    60 - - - - - -
    70 - - - - - - -
    80 - - - - - - -
    90 - - - - - - -
    100 - - - - - - -

    Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.
    Пример условного обозначенияшурупа исполнения 1, диаметромd=3 мм, длинойl= 20 мм из низкоуглеродистой стали, без покрытия

    Шуруп 1 - 3×20 ГОСТ 1146-80

    То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

    Шуруп 1 - 3×20.016 ГОСТ 1146-80

    То же, исполнения 2, из коррозионностойкой стали, без покрытия

    Шуруп 2 - 3×20.2 ГОСТ 1146-80

    (Измененная редакция, Изм. № 2).
    3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.
    (Измененная редакция, Изм. № 2).
    3а. Диаметр гладкой части стержняd1должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
    (Введен дополнительно, Изм. № 2).
    4. Технические требования - по ГОСТ 1147.
    5. Теоретическая масса шурупов указана в приложении 1.
    6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.

    ПРИЛОЖЕНИЕ 1
    Справочное

    МАССА СТАЛЬНЫХ ШУРУПОВ

    Длина шурупаl, мм Теоретическая масса 1000 шт. стальных шурупов, кг при номинальном диаметре резьбыd, мм
    1,6 2 2,5 3 3,5 4 5 6 8 10
    7 0,10 0,16 0,24 - - - - - - -
    10 0,14 0,21 0,33 0,48 0,67 - - - - -
    13 0,17 0,27 0,42 0,61 0,85 1,10 1,72 - - -
    16 - 0,33 0,51 0,74 1,02 1,33 2,09 - - -
    18 - - 0,57 0,83 1,14 1,49 2,33 3,35 - -
    20 - - 0,63 0,92 1,26 1,64 2,57 3,69 - -
    22 - - 0,69 1,01 1,38 1,80 2,81 4,04 - -
    25 - - 0,78 1,14 1,55 2,03 3,18 4,56 - -
    30 - - - 1,36 1,85 2,41 3,78 5,42 - -
    35 - - - - 2,14 2,80 4,39 6,29 - -
    40 - - - - 2,44 3,18 4,99 7,16 - -
    45 - - - - - , 3,57 5,60 8,02 - -
    50 - - - - - 3,95 6,20 8,89 15,83 -
    60 - - - - - 4,72 7,41 10,62 18,88 -
    70 - - - - - - 8,62 12,35 21,93 -
    80 - - - - - - - 14,08 24,98 39,04
    90 - - - - - - - 15,81 28,04 43,79
    100 - - - - - - - 17,54 31,09 48,53

    Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

    ПРИЛОЖЕНИЕ 2
    Справочное

    ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ

    Поля допусков
    по ЕСДП СЭВ по системе ОСТ
    h14 В7
    js17 СМ10


    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
    РАЗРАБОТЧИКИ
    В. Г. Вильде, Р. В. Жирова, Т. М. Хлопунова, Т. Е. Юрченко
    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274
    3. Стандарт полностью соответствует СТ СЭВ 2328-80
    4. ВЗАМЕН ГОСТ 1146-70
    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ.

    Обозначение НТД, на который дана ссылка Номер пункта
    ГОСТ 1147-80 4
    ГОСТ 10753-86 3
    ГОСТ 24669-81 3

    6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия
    7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)

    Соответствует DIN 95, DIN 7983.
