    ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ

    КОНСТРУКЦИЯ И РАЗМЕРЫ

    ГОСТ 1144-80

    (СТ СЭВ 2329-80)

    ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

    Москва

    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
    Конструкция и размеры
    Half - round head wood screws.
    Construction and dimensions
    ГОСТ
    1144-80
    (СТ СЭВ 2329-80)

    Дата введения 1982-01-01

    1. Настоящий стандарт распространяется на шурупы с полукруглой головкой с диаметром стержня от 1,6 до 10 мм.
    Стандарт полностью соответствует CT СЭВ 2329.
    Требования настоящего стандарта являются обязательными.
    (Измененная редакция, Изм. № 1, 2).

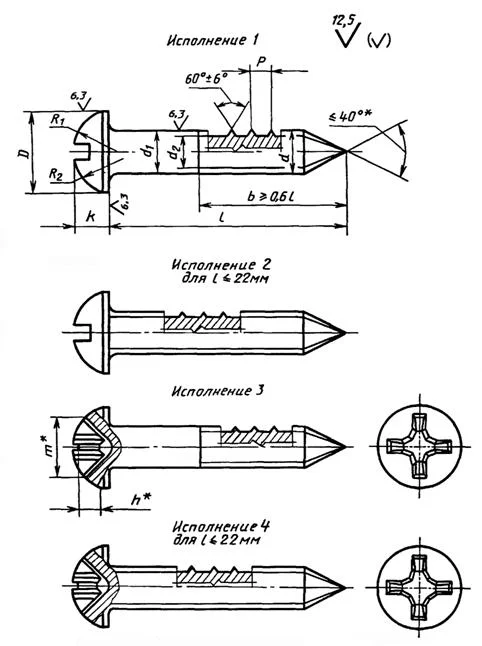

    2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

    __________________
    *Размеры для справок.

    Таблица 1

    мм

    Диаметр резьбы d(пред. откл.h14) 1,6 2 2,5 3 3,5 4 5 6 8 10
    Внутренний диаметр резьбы d2, не более 1,1 1,4 1,7 2,1 2,4 2,8 3,5 4,2 5,6 7,0
    Шаг резьбы Р(пред, откл. ± 0,2Р) 0,8 1 1,25 1,25 1,5 1,75 2 2,5 3,5 4,5
    Диаметр головки D 3,2 4,0 5,0 6,0 7,0 8,0 10,0 12,0 16,0 20,0
    Высота головки К 1,1 1,4 1,7 2,1 2,4 2,8 3,5 4,2 5,6 7,0
    Радиус сферы R1 2,6 3,2 4,0 4,8 5,6 6,4 8,0 9,6 12,8 16,0
    R2 1,3 1,6 2,0 2,4 2,8 3,2 4,0 4,8 6,4 8,0
    Номер крестообразного шлица - 0 1 2 3 4
    Диаметр крестообразного шлица m - 2 2,6 3,0 4,1 4,6 5,2 7,0 8,2 10,6
    Глубина крестообразного шлица h, не более - 1,2 1,3 1,7 1,8 2,2 2,8 3,2 4,6 5,6
    Глубина вхождения калибра в крестообразный шлиц. не более - 1,3 1,4 1,8 2,2 2,5 3,1 3,7 5,1 6,3
    не менее - 1,0 1,1 1,5 1,7 2,0 2,6 3,2 4,6 5,8

    Таблица 2

    мм

    Длина шурупа l Диаметр шурупа d
    1,6 2 2,5 3 3,5 4 5 6 8 10
    7 - - - - - - -
    10 - - - - -
    13 - - -
    16 - - - -
    (18) - - - -
    20 - - Стандартные длины - -
    (22) - - - -
    25 - - - -
    30 - - - - -
    35 - - - - - -
    40 - - - - - -
    45 - - - - - - -
    50 - - - - - -
    60 - - - - - -
    70 - - - - - - -
    80 - - - - - - -
    90 - - - - - - -
    100 - - - - - - -

    Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.
    Пример условного обозначенияшурупа исполнения 1, диаметромd=3 мм, длинойl= 20 мм из низкоуглеродистой стали, без покрытия

    Шуруп 1 - 3×20 ГОСТ 1144-80

    То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

    Шуруп 1 - 3×20.016 ГОСТ 1144-80

    То же, исполнения 2, из коррозионностойкой стали, без покрытия

    Шуруп 2 - 3×20.2 ГОСТ 1144-80

    (Измененная редакция, Изм. № 2).
    3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.
    (Измененная редакция, Изм. № 2).
    3а. Диаметр гладкой части стержняd1должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
    3б. Радиус под головкой - по ГОСТ 24670.
    3а, 3б.(Введены дополнительно, Изм. № 2).
    4. Технические требования - по ГОСТ 1147.
    5. Теоретическая масса шурупов указана в приложении 1.
    6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.

    ПРИЛОЖЕНИЕ 1
    Справочное

    Масса стальных шурупов

    Длина шурупа l, мм Теоретическая масса 1000 шт. стальных шурупов, кг ≈ при номинальном диаметре резьбы d, мм
    1,6 2 2,5 3 3,5 4 5 6 8 10
    7 0,13 0,20 0,33 - - - - - - -
    10 0,16 0,26 0,42 0,64 0,89 - - - - -
    13 0,20 0,32 0,51 0,77 1,07 1,44 2,40 - - -
    16 - 0,38 0,60 0,90 1,25 1,67 2,76 - - -
    18 - - 0,66 0,99 1,36 1,83 3,00 4,53 - -
    20 - - 0,71 1,08 1,48 1,98 3,24 4,88 - -
    22 - - 0,77 1,16 1,60 2,14 3,49 5,22 - -
    25 - - 0,86 1,30 1,78 2,36 3,85 5,74 - -
    30 - - - 1,52 1,07 2,75 4,45 6,61 - -
    35 - - - - 2,36 3,14 5,06 7,47 - -
    40 - - - - 2,66 3,52 5,67 8,34 - -
    45 - - - - - 3,91 6,27 9,20 - -
    50 - - - - - 4,29 6,88 10,07 18,47 -
    60 - - - - - 5,06 8,09 11,80 21,52 -
    70 - - - - - - 9,30 13,53 24,57 -
    80 - - - - - - - 15,26 27,63 44,39
    90 - - - - - - - 16,99 30,68 49,14
    100 - - - - - - - 18,72 33,73 53,89

    Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

    ПРИЛОЖЕНИЕ 2
    Справочное

    ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ

    Поля допусков
    по ЕСДП СЭВ по системе ОСТ
    h14 В7
    js15 CM8
    js17 СМ10

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
    РАЗРАБОТЧИКИ
    В. Г. Вильде, Р. В. Жирова, Т. М. Хлопунова, Т. Е. Юрченко
    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274
    3. Стандарт полностью соответствует СТ СЭВ 2329-80
    4. ВЗАМЕН ГОСТ 1144-70
    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на который дана ссылка Номер пункта
    ГОСТ 1147-80 4
    ГОСТ 10753-86 3
    ГОСТ 24669-81 3
    ГОСТ 24670-81
    СТ СЭВ 2329-80 1

    6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия
    7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)

    Соответствует DIN 96, DIN 7981.
