    ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

    КОЛЬЦА ПРУЖИННЫЕ УПОРНЫЕ ПЛОСКИЕ

    НАРУЖНЫЕ ЭКСЦЕНТРИЧЕСКИЕ И КАНАВКИ ДЛЯ НИХ

    Конструкция и размеры

    Срок действия с 01.01.88

    до 01.01.93*

    * Ограничение срока действия снято

    по протоколу Межгосударственного Совета

    по стандартизации, метрологии и сертификации

    (ИУС N 2, 1993 год). - Примечание "КОДЕКС".

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

    РАЗРАБОТЧИКИ:

    Л.А.Коноров, канд. техн. наук; А.В.Громак; Н.А.Автухова

    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.86 N 4447

    3. Срок проверки - 1991 г.

    4. ВЗАМЕН ГОСТ 13942-68

    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    6. ПЕРЕИЗДАНИЕ (февраль 1991 г.) с Изменением N 1, утвержденным в июне 1988 г. (ИУС 11-88)

    1. Настоящий стандарт распространяется на пружинные упорные плоские наружные эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей на валах диаметром от 4 до 200 мм.

    2. Конструкция и размеры колец и канавок для них должны соответствовать указанным на чертеже и в таблице.

    _______________

    * Размер для справок.

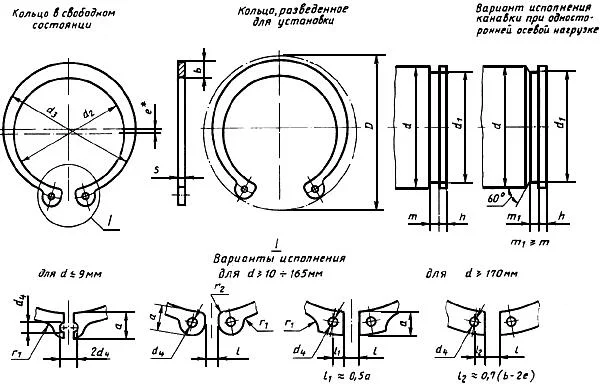

    Размеры, мм

    Условный диаметр кольца (диаметр вала) d

    Кольцо

    Канавка

    Допускаемая осевая на- грузка,* кН

    d2

    d3

    d4

    s

    b

    a,

    не более

    l

    r2

    не более

    r1

    D, не менее

    e

    d1

    m

    Н13

    h,

    не менее

    Номин.

    Пред. откл.

    Номин.

    Пред. откл.

    4

    3,5

    +0,075

    -0,15

    4,96

    1

    0,4

    0,9

    2,2

    -

    -

    1,6

    8,8

    0,17

    3,6

    -0,075

    0,5

    0,6

    0,60

    5

    4,5

    6,16

    0,6

    1,1

    2,5

    10,7

    0,27

    4,6

    0,7

    0,75

    6

    5,4

    7,34

    1,15

    0,7

    1,3

    2,7

    1,8

    12,2

    0,33

    5,6

    0,8

    0,90

    7

    6,4

    +0,09

    -0,18

    8,54

    1,2

    0,8

    1,4

    3,1

    2,0

    13,8

    6,6

    -0,09

    0,9

    1,06

    8

    7,2

    9,3

    1,0

    1,5

    3,2

    15,2

    0,45

    7,5

    1,2

    0,75

    1,52

    9

    8,2

    10,6

    1,7

    3,3

    16,4

    0,5

    8,5

    1,68

    10

    9,2

    +0,15

    -0,30

    11,8

    1,5

    1,8

    2,0

    1,0

    1,5

    17,6

    9,5

    1,96

    11

    10,2

    +0,18

    -0,36

    12,8

    3,0

    2,0

    18,6

    10,5

    -0,11

    1,1

    2,77

    12

    11,0

    13,6

    1,7

    19,6

    11,3

    3,39

    13

    11,9

    14,7

    2,0

    3,4

    20,8

    0,6

    12,2

    1,2

    3,96

    14

    12,9

    15,9

    2,1

    3,5

    22,0

    13,2

    4,27

    15

    13,8

    17,0

    2,2

    3,6

    23,2

    14,1

    1,4

    5,13

    16

    14,7

    17,9

    1,2

    3,7

    2,5

    24,4

    15,0

    1,5

    6,08

    17

    15,7

    19,1

    2,3

    3,8

    25,6

    16,0

    1,4

    6,47

    18

    16,5

    19,9

    2,0

    2,4

    3,9

    26,8

    0,7

    16,8

    1,8

    8,15

    19

    17,5

    21,1

    2,5

    27,8

    17,8

    8,66

    20

    18,2

    +0,21

    -0,42

    21,8

    2,6

    4,0

    3,0

    29,0

    0,8

    18,6

    -0,21

    2,1

    10,6

    22

    20,2

    24,2

    2,8

    4,2

    31,4

    20,6

    11,7

    23

    21,2

    25,3

    2,9

    4,3

    32,4

    21,5

    2,3

    12,7

    24

    22,1

    26,3

    3,0

    4,4

    33,8

    0,9

    22,5

    13,7

    25

    23,1

    27,3

    34,8

    23,5

    14,2

    26

    24,0

    28,2

    3,1

    4,5

    36,0

    1,0

    24,5

    14,9

    28

    25,8

    30,2

    3,2

    4,7

    38,4

    26,5

    16,0

    29

    26,8

    31,6

    3,4

    4,8

    39,6

    27,5

    16,7

    30

    27,8

    32,8

    3,5

    5,0

    41,0

    28,5

    17,1

    32

    29,5

    34,5

    2,5

    3,6

    5,2

    2,0

    43,4

    1,1

    30,2

    -0,25

    2,7

    22,0

    34

    31,4

    +0,25

    -0,50

    36,8

    3,8

    5,4

    45,8

    32,0

    22,3

    35

    32,2

    37,6

    1,7

    3,9

    5,6

    5,0

    47,2

    1,2

    33,0

    1,9

    3,0

    26,7

    36

    33,0

    38,6

    4,0

    48,2

    34,0

    27,4

    37

    34,0

    39,8

    4,1

    5,7

    49,2

    35,0

    28,2

    38

    35,0

    40,6

    4,2

    5,8

    50,6

    1,4

    36,0

    29,0

    40

    36,5

    +0,39

    -0,78

    42,5

    4,4

    6,0

    53,0

    37,5

    3,8

    39,0

    42

    38,5

    44,7

    4,5

    6,5

    56,0

    39,5

    40,0

    45

    41,5

    48,1

    4,7

    6,7

    59,4

    42,5

    42,9

    46

    42,5

    49,3

    4,8

    6,8

    61,4

    43,5

    43,9

    48

    44,5

    51,7

    5,0

    6,9

    62,8

    45,5

    45,7

    50

    45,8

    53,0

    2,0

    5,1

    6,9

    4,0

    64,8

    1,5

    47,0

    2,2

    4,5

    57,0

    52

    47,8

    55,2

    5,2

    7,0

    67,0

    49,0

    59,4

    54

    49,8

    57,4

    5,3

    7,0

    6,0

    68,0

    51,0

    -0,30

    61,7

    55

    50,8

    +0,46

    -0,92

    58,6

    5,4

    7,2

    70,4

    52,0

    62,9

    56

    51,8

    59,8

    5,5

    7,3

    71,6

    53,0

    64,0

    58

    53,8

    61,6

    5,6

    73,6

    1,7

    55,0

    66,4

    60

    55,8

    64,0

    5,8

    7,4

    75,8

    57,0

    68,8

    62

    57,8

    66,4

    6,0

    7,5

    78,0

    59,0

    71,1

    65

    60,8

    70,0

    3,0

    2,5

    6,3

    7,8

    81,6

    62,0

    2,8

    74,7

    68

    63,6

    73,2

    6,5

    8,0

    85,0

    65,0

    78,2

    70

    65,6

    75,4

    6,6

    8,1

    87,2

    67,0

    80,6

    72

    67,6

    77,8

    6,8

    8,2

    89,4

    69,0

    82,9

    75

    70,6

    80,6

    7,0

    8,4

    92,8

    2,0

    72,0

    86,4

    78

    73,5

    84,1

    7,3

    8,6

    96,2

    75,0

    90,0

    80

    75,0

    85,8

    7,4

    98,2

    76,5

    5,3

    107

    82

    77,0

    88,2

    7,6

    8,7

    101,0

    78,5

    109

    85

    79,5

    91,1

    3,5

    7,8

    104,0

    81,5

    -0,35

    114

    88

    82,5

    +0,54

    -1,08

    94,5

    3,0

    8,0

    8,8

    107,0

    2,0

    84,5

    3,4

    5,3

    118

    90

    84,5

    96,5

    8,2

    109,0

    2,2

    86,5

    121

    92

    86,5

    98,7

    8,3

    110,0

    88,5

    124

    95

    89,5

    102,3

    8,6

    9,4

    115,0

    91,5

    128

    98

    92,5

    105,9

    8,9

    9,5

    120,0

    94,5

    132

    100

    94,5

    108,1

    9,0

    9,6

    8,0

    3,0

    121,0

    96,5

    135

    102

    95,0

    108,2

    9,1

    9,7

    126,0

    2,5

    97,0

    -0,54

    7,5

    195

    105

    98,0

    111,6

    9,3

    9,9

    128,0

    100,0

    204

    108

    101,0

    114,8

    9,4

    10,0

    129,0

    103,0

    207

    110

    103,0

    117,2

    9,6

    10,1

    132,0

    105,0

    211

    112

    105,0

    119,4

    9,7

    10,2

    133,0

    107,0

    215

    115

    108,0

    122,6

    9,8

    10,6

    138,0

    110,0

    221

    120

    113,0

    128,4

    10,2

    11,0

    143,0

    115,0

    223

    125

    118,0

    133,2

    4,0

    10,4

    11,4

    5,0

    149,0

    2,8

    120,0

    -0,63

    240

    130

    122,5

    +0,63

    -1,26

    138,3

    10,7

    11,6

    155,0

    125,0

    250

    135

    127,5

    143,9

    11,0

    11,8

    160,0

    130,0

    260

    140

    132,5

    149,3

    11,2

    12,0

    165,0

    135,0

    270

    145

    137,5

    154,9

    11,5

    12,2

    171,0

    140,0

    280

    150

    142,5

    160,5

    11,8

    13,0

    177,0

    2,8

    145,0

    289

    155

    147,5

    165,3

    12,0

    182,0

    3,1

    150,0

    299

    160

    152,5

    170,7

    12,2

    13,3

    188,0

    155,0

    308

    165

    157,0

    175,8

    12,5

    13,5

    193,0

    160,0

    318

    170

    162,0

    181,6

    12,9

    -

    -

    -

    197,0

    165,0

    328

    175

    167,0

    186,6

    202,0

    170,0

    338

    180

    172,0

    192,8

    13,5

    208,0

    175,0

    347

    185

    177,0

    197,8

    213,0

    180,0

    358

    190

    182,0

    +0,72

    -1,44

    203,8

    14,0

    219,0

    185,0

    -0,72

    368

    200

    192,0

    213,8

    229,0

    195,0

    387

    Примечания:

    1. Размеры d3, b, l, и r1 допускается корректировать при изготовлении колец.

    2. Допускается в изделиях, спроектированных до 01.01.88, применять кольца с размером a большим, чем задано в таблице, если это не влияет на собираемость изделия.

    3. Осевая нагрузка определена для условий:

    а) рабочие кромки кольца острые;

    б) углы у основания и наружная кромка канавки без скругления или фаски;

    в) закрепляемая деталь установлена на валу без зазора;

    г) прилегающая к кольцу поверхность закрепляемой детали без округления или фаски;

    д) предел прочности материала вала ее менее 300 Н/см 2.

    Пример условного обозначения пружинного упорного плоского наружного эксцентрического кольца класса точности А с условным диаметром 30 мм из стали 65Г без покрытия:

    Кольцо А30 ГОСТ 13942-86

    То же класса точности В, из стали марки 60С2А с кадмиевым покрытием толщиной 6 мкм, хроматированным:

    Кольцо В30.60С2А.Кд6.хр ГОСТ 13942-86

    (Измененная редакция, Изм. N 1).

    3. Технические требования - по ГОСТ 13944-86.

    4. Теоретическая масса колец приведена в справочном приложении.

    ПРИЛОЖЕНИЕ

    Справочное

    МАССА СТАЛЬНЫХ КОЛЕЦ

    Условный диаметр кольца, мм

    Теоретическая масса 1000 колец, кг

    4

    0,021

    5

    0,066

    6

    0,107

    7

    0,140

    8

    0,440

    9

    0,460

    10

    0,490

    11

    0,510

    12

    0,520

    13

    0,550

    14

    0,600

    15

    0,639

    16

    1,043

    17

    1,058

    18

    1,117

    19

    1,447

    20

    1,665

    22

    1,885

    23

    2,000

    24

    2,004

    25

    2,684

    26

    2,782

    28

    2,892

    29

    2,992

    30

    3,102

    32

    3,342

    34

    3,552

    35

    6,300

    36

    6,563

    37

    6,763

    38

    6,963

    40

    7,267

    42

    7,564

    45

    8,067

    46

    8,367

    48

    8,767

    50

    12,994

    52

    13,494

    54

    13,794

    55

    14,294

    56

    14,594

    58

    15,094

    60

    15,494

    62

    15,994

    65

    20,445

    68

    25,883

    70

    26,683

    72

    27,483

    75

    28,614

    78

    31,914

    80

    34,914

    82

    36,214

    85

    37,114

    88

    38,414

    90

    47,615

    92

    48,007

    95

    49,607

    98

    50,207

    100

    50,671

    102

    55,071

    105

    66,871

    108

    68,671

    110

    70,071

    112

    71,271

    115

    73,280

    120

    76,570

    125

    79,825

    130

    92,325

    135

    95,925

    140

    101,925

    145

    103,025

    150

    106,675

    155

    110,075

    160

    113,675

    165

    117,175

    170

    120,875

    175

    124,374

    180

    127,870

    185

    131,570

    190

    134,960

    200

    142,070
