ГОСТ 5918-73 Гайки шестигранные прорезные и корончатые класса точности В. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ И КОРОНЧАТЫЕ КЛАССА ТОЧНОСТИ В |
ГОСТ |
|
Конструкция и размеры |
|
|
Hexagon slotted and castle nuts, accuracy class B. Construction and dimensions |
Дата введения 01.01.74
Настоящий стандарт распространяется на прорезные и корончатые шестигранные гайки класса точности В с диаметром резьбы от 4 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 2664-89.
(Измененная редакция, Изм. № 1).

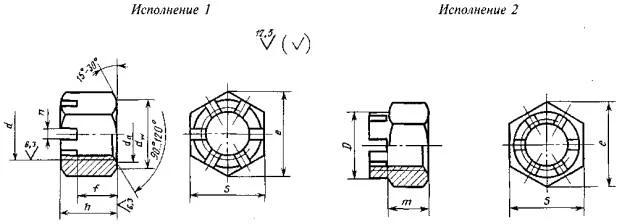

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Таблица 1
мм
| Номинальный диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | (33) | 36 | (39) | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы | крупный | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 4,5 |
| мелкий | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер «под ключ» S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Высота h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| Расстояние от опорной поверхности до основания прорези fи коронки m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18,0 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| dw, не менее | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| Диаметр описанной окружности e , не менее | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| Диаметр фаски da | не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D | - | - | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Число прорезей | 6 | 8 | ||||||||||||||||||
| Ширина прорези n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| Размер шплинта (рекомендуемый) по ГОСТ 397 | Исполнение 1 | 1×12 | 1,2×12 | 1,6×16 | 2×20 | 2×25 | 3,2×32 | 4×36 | 4×40 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 | |||
| Исполнение 2 | - | - | - | - | - | 3,2×25 | 4×32 | 4×36 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | ||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1, диаметром резьбыd= 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12 - 6Н.5 ГОСТ 5918-73
То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, с покрытием 01, толщиной 9 мкм:
Гайка 2М12×1,25 - 6Н.5.019 ГОСТ 5918-73
(Измененная редакция, Изм. № 1, 2, 3, 4, 5).
2. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 3).
3. Допускается выполнение фаски со стороны прорези или коронки.
3а. Форма дна прорези может быть плоской, скругленной или с фаской.
(Введен дополнительно, Изм. № 2).
4. Технические требования - по ГОСТ 1759.0.
5. Теоретическая масса гаек указана в приложении 1.
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек с крупным шагом резьбы
Таблица 2
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг | |
|---|---|---|
| Исполнение 1 | Исполнение 2 | |
| 4 | 1,099 | - |
| 5 | 1,767 | - |
| 6 | 3,295 | - |
| 8 | 7,027 | - |
| 10 | 14,030 | - |
| 12 | 20,881 | 18,326 |
| 14 | 32,176 | 28,079 |
| 16 | 46,404 | 42,099 |
| 18 | 62,596 | 59,875 |
| 20 | 86,221 | 79,795 |
| 22 | 124,019 | 114,744 |
| 24 | 152,156 | 140,738 |
| 27 | 216,998 | 199,130 |
| 30 | 301,228 | 275,592 |
| 33 | 409,503 | 377,149 |
| 36 | 505,760 | 466,689 |
| 39 | 670,44 | 614,836 |
| 42 | 800,488 | 728,350 |
| 48 | 1192,376 | 1079,830 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).
ПРИЛОЖЕНИЕ 2
Справочное
Таблица 3
мм
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,7 | 20,9 | 23,9 | 35,0 |
| dw, не менее | 15,5 | 17,2 | 20,1 | 29,5 |
ПРИЛОЖЕНИЕ 2.(Введено дополнительно, Изм. № 4).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР но стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141
3. Стандарт полностью соответствует СТ СЭВ 2664-89
Стандарт соответствует международному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров «под ключ»
4. ВЗАМЕН ГОСТ 5918-62
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 397-79 | 1 |
| ГОСТ 1759.0 -87 | 4 |
| ГОСТ 24705 -2004 | 2 |
6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, утвержденными в сентябре 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г., марте 1990 г. (ИУС 10-79, 2-82, 1-85, 6-89, 7-90).
Соответствует DIN 935, EN ISO 7035.
| d | М4 | М5 | M6 | M8 | M10 | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | М33* | M36 | М39* | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 4,5 |
| мелкий | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| da | не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| m, f | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| D | - | - | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| k | 6 | 8 | ||||||||||||||||||
| n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| e | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| dw | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| N | Исп.1 | 1,099 | 1,767 | 3,295 | 7,027 | 14,03 | 20,88 | 32,18 | 46,40 | 62,60 | 86,22 | 124,0 | 152,2 | 217,0 | 301,2 | 409,5 | 505,8 | 670,4 | 800,5 | 1192 |
| Исп.2 | - | - | - | - | - | 18,33 | 28,08 | 42,10 | 59,88 | 79,80 | 114,7 | 140,7 | 199,1 | 275,6 | 377,1 | 466,7 | 614,8 | 728,4 | 1080 | |
| T | Исп.1 | 1×12 | 1,2×12 | 1,6×16 | 2×20 | 2×25 | 3,2×32 | 4×36 | 4×40 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 | |||
| Исп.2 | - | - | - | - | - | 3,2×25 | 4×32 | 4×36 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | ||||
